ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

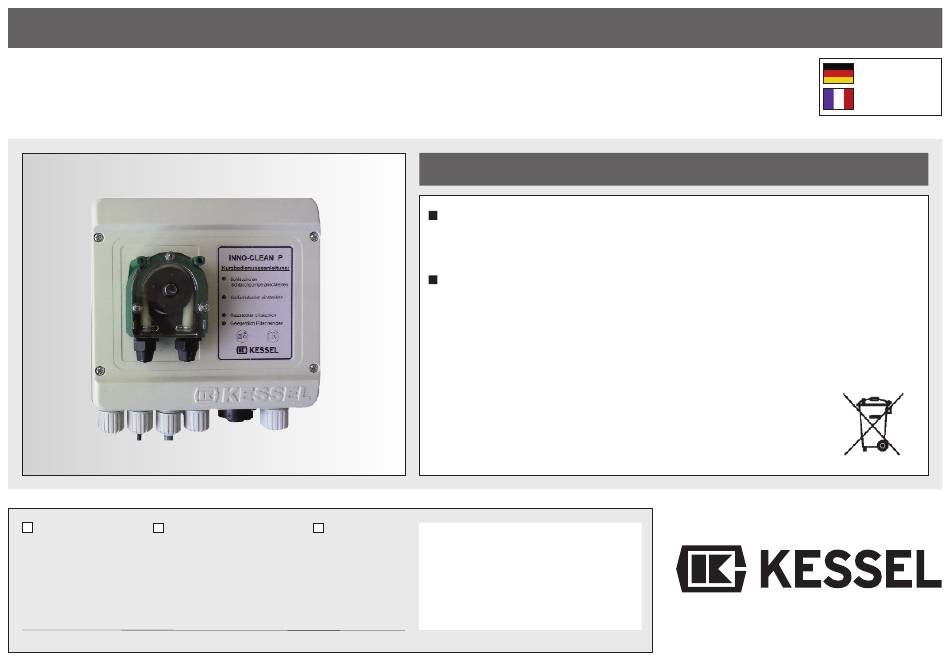

KESSEL Phosphatmodul "+P"
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/ Unterschrift
Datum
Produktvorteile
Zusatzmodul für KESSEL Inno-Clean
zur Fällung von Phosphaten im Abwasser
Einfache Nachrüstung
Einweisung
Ort
Stempel Fachbetrieb
+
Änderungsstand: 07/2012
Sachnummer:
010-833
Techn. Änderungen vorbehalten
Seite 1-16
Page 17-32
