Transforme les flèches de direction en
F3
CURSEUR ou en ZOOM. Le
déplacement du curseur vers l'extrême
gauche ou l'extrême droite permet de
faire défiler l'affichage (jusqu'à
6 écrans). Grâce à la fonction ZOOM,
vous pouvez agrandir ou réduire
l'affichage pour voir soit les détails soit
l'ensemble du diagramme.
Retour à l'écran précédent.
F4
Bascule entre le mode MAINTIEN et le
F5
mode EXÉCUTION.
FORME D'ONDE

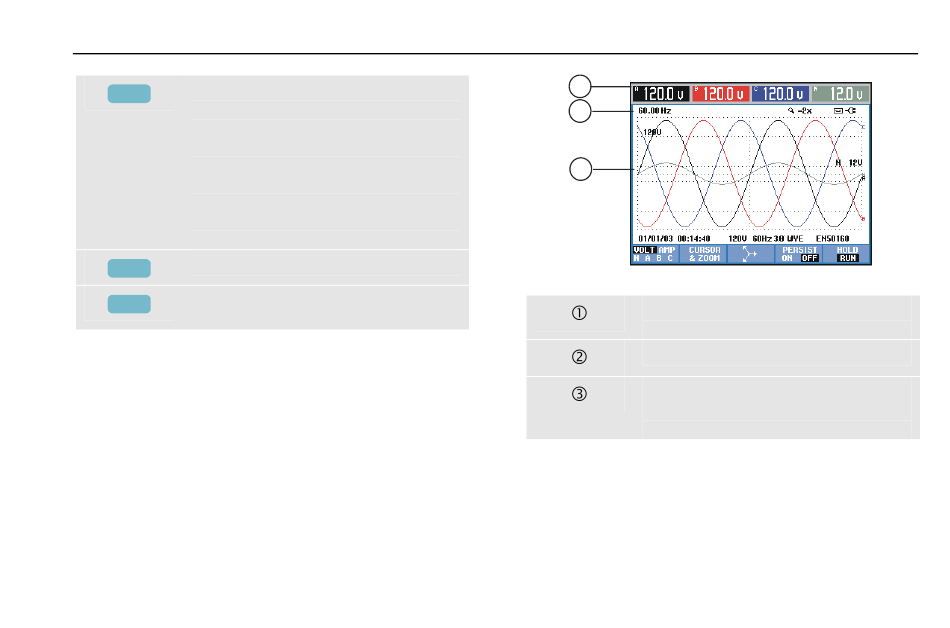

L'exemple ci-dessous illustre l'écran Forme d'onde
d'oscilloscope. Vous visualisez les formes d'onde de
tension et de courant comme sur un oscilloscope.
1
2
3
Description de l'écran:
Les valeurs RMS des formes d'onde
s'affichent dans l'en-tête.
Affichage de la fréquence mesurée.
Zone d'affichage des formes d'onde
dont le quadrillage délimite les niveaux
importants de tension/courant.
Mise en Route
Écrans et Touches de Fonction
15
