Fluke 433/434
Mise en Route
Touches de fonction:
Sélectionne l'ensemble de formes
F1
d'onde à afficher: V affiche toutes les
tensions, A affiche tous les courants.
L'option A (L1), B (L2), C (L3), N
(neutre) affiche simultanément la
tension et le courant de la phase
sélectionnée.
Bascule vers le sous-menu des options
F2
liées au CURSEUR et au ZOOM.
Passe à l'écran Indicateur de phase
F3
d'oscilloscope (voir ci-après).
L'option PERSISTANCE ON mémorise
F4
toutes les variations de forme d'onde à
l'écran.
Bascule entre le mode MAINTIEN et le
F5
mode EXÉCUTION.

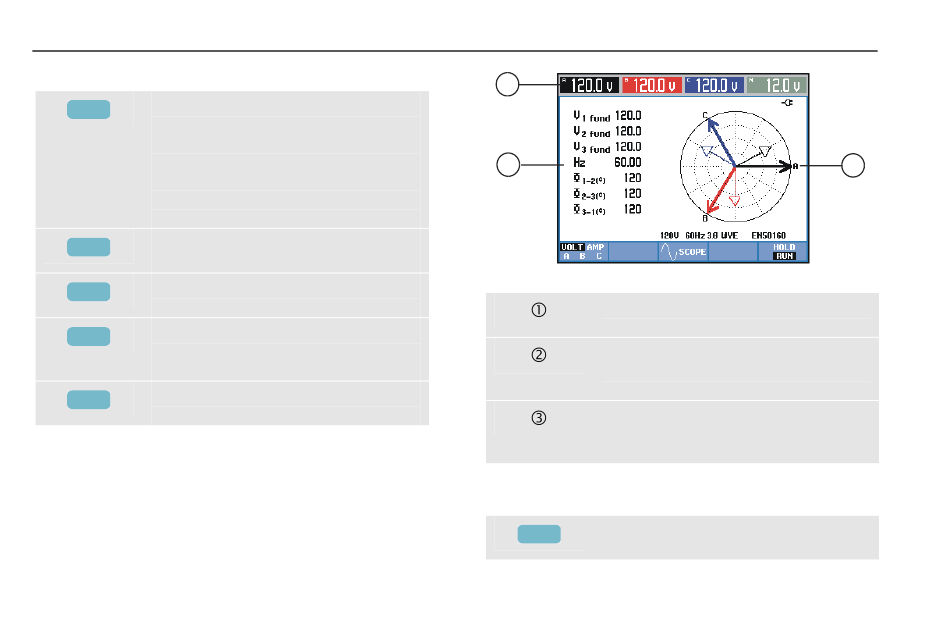

INDICATEUR DE PHASE

Cet écran démontre la relation de phase entre les
tensions et les courants dans un diagramme vectoriel.
L'exemple ci-dessous illustre l'écran Indicateur de phase
d'oscilloscope.
16
1
3
Description de l'écran:
Les valeurs RMS des formes d'onde
s'affichent dans l'en-tête.
Diagramme vectoriel. Le vecteur de la
phase de référence A (L1) pointe vers
la direction X.
Données supplémentaires telles que
les tensions de phase fondamentales,
la fréquence et les angles de phase.
Touches de fonction:
Sélection de l'ensemble des données à
F1
afficher.
2
