Introduction

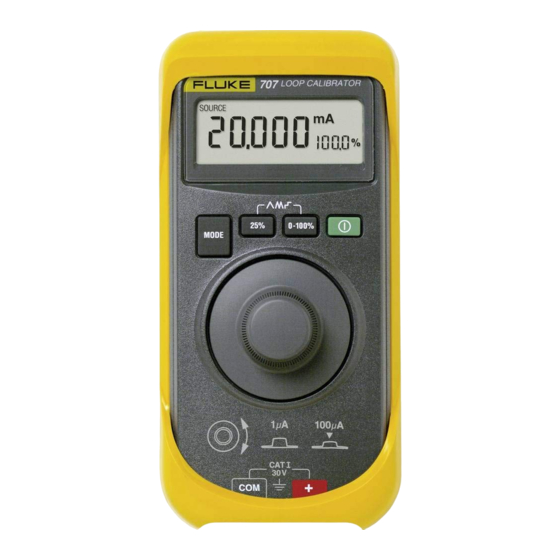

Le calibrateur de boucle Fluke 707 Loop Calibrator (appelé le
calibrateur dans la suite de ce mode d'emploi) est un appareil de
mesure et de source de courant compact. Le calibrateur permet de
contrôler les boucles de courant de 0 à 20 mA ou de 4 à 20 mA, et
de mesurer les tensions continues jusqu'à 28 V. Il est livré avec un
jeu de cordons de mesure à pinces crocodiles, une pile alcaline de 9
V et ce Mode d'emploi.
Le calibrateur est un instrument de degré de pollution 2 selon CEI
61010, CAT I 30 V. Un instrument CAT I est conçu pour protéger
contre les transitoires provenant de sources de faible énergie et à
tension élevée, telles que les circuits électroniques ou les photo-
copieurs.
Fonction
Mesure V cc
Mesure mA cc
Source mA cc
Alimentation de boucle en sortie
Economiseur de batterie
Le calibrateur s'éteint automatiquement après 30 minutes d'inactivité.
Pour réduire ce délai de mise en veille ou désactiver cette fonction :
1.
Appuyez sur OFF. D.
PSX alors que le calibrateur est inactif s'affiche ; XX indique
le délai de mise en veille en minutes. OFF signifie que
l'économiseur de batterie est désactivé.
2.
Réglez n pour diminuer ou augmenter le délai de mise en veille.
Pour desactiver cette fonction, réglez n jusqu'à l'apparition de
OFFsur l'affichage.
3.
Le calibrateur reprend son fonctionnement normal au bout de 2
secondes.
August 2001 (French) Rev. 2, 2/08
© 2001-2008 Fluke Corporation. Product specifications are subject to
change without notice. All rights reserved.
Possibilités du calibrateur
Loop Calibrator
Mode d'emploi
Gamme
28 V
0 à 24 mA
24 V cc
707
Résolution
1 mV
1 μA
N/A
®

Publicité

Table des Matières
loading

Sommaire des Matières pour Fluke 707

  • Page 1 Loop Calibrator Mode d'emploi Introduction Le calibrateur de boucle Fluke 707 Loop Calibrator (appelé le calibrateur dans la suite de ce mode d’emploi) est un appareil de mesure et de source de courant compact. Le calibrateur permet de contrôler les boucles de courant de 0 à 20 mA ou de 4 à 20 mA, et de mesurer les tensions continues jusqu’à...
  • Page 2 Conforme aux normes de l’Association canadienne de normalisation. Nº de certification LR110460-2. Conforme aux directives de l’Union européenne Courant continu Ne pas mettre ce produit au rebut avec les déchets ménagers non triés. Consulter le site Web de Fluke pour des informations sur le recyclage.
  • Page 3: Fonctions Des Touches

    Fonctions des touches Bouton-poussoir Fonction Bouton marche/arrêt. Appuyex simultanément sur A et sur D pour basculer entre les gammes de sortie mA. • 4 mA à 20 mA = 0 % - 100 % (par défaut) • 0 mA à 20 mA = 0 % - 100 % (optionnel) (Option au La sélection reste enregistrée tant qu’elle n’est pas démarrage)
  • Page 4: Utilisation Des Modes De Sortie En Courant Ma

    Utilisation des modes de sortie en courant mA Le calibrateur fournit une sortie en courant pour l’étalonnage et le contrôle des instruments et des boucles de courant de 0 à 20 mA et de 4 à 20 mA. En mode SOURCE, le calibrateur fournit le courant. En mode de simulation SIMULATE, le calibrateur simule un émetteur à...
  • Page 5: Comment Contacter Fluke

    Comment contacter Fluke Pour recevoir des renseignements sur les produits, obtenir une aide technique ou la liste des Centres de service Fluke, composez les numéros suivants : 1-888-44-FLUKE (1-888-443-5853) aux Etats-Unis 1-800-36-FLUKE au Canada +31-402-675-200 en Europe +81-3-3434-0181 au Japon +65-738-5655 à...
  • Page 6: Simulation D'un Émetteur

    Simulation d’un émetteur Pendant la simulation du fonctionnement d’un émetteur, le calibrateur régule l’intensité de boucle sur une valeur connue, choisie par l’utilisateur. Une alimentation de boucle de 12 à 28 V doit être disponible. Introduisez les cordons de test selon le schéma ci-dessous. SIMULATION mA LOOP CALIBRATOR Appuyer simultanément...
  • Page 7: Sortie Ma En Rampe Automatique

    Sortie mA en rampe automatique La rampe automatique permet d’appliquer en continu un stimulus de courant variable entre le calibrateur et une boucle active (simulation) ou passive (source), en laissant à l’opérateur les mains libres pendant qu’il teste la réponse de l’émetteur. Appuyez simultanément sur B + C pour passer en mode de rampe automatique et sélectionner le profil du signal.
  • Page 8 Mesure mA cc W Attention Pour ne pas endommager l’unité testée, s’assurer que le calibrateur est réglé sur le mode correct avant de brancher les cordons de mesure. Pour mesurer les mA cc : Appuyez sur A pour passer en mode MEASURE. MEASURE mA apparaît.
  • Page 9: Mesure Ma Cc Avec Alimentation De Boucle

    Mesure mA cc avec alimentation de boucle W Attention Pour ne pas endommager l’unité testée, s’assurer que le calibrateur est réglé sur le mode correct avant de brancher les cordons de mesure. L’alimentation de boucle fournit +24 V pour alimenter un émetteur et relever simultanément l’intensité...
  • Page 10: Mesure Volts Cc

    Mesure volts cc W Attention Pour ne pas endommager l’unité testée, s’assurer que le calibrateur est réglé sur le mode correct avant de brancher les cordons de mesure. Pour mesurer les volts cc : Appuyez sur A pour passer en mode MEASURE. MEASURE V apparaît.
  • Page 11: Entretien

    Pour réparer le calibrateur, n’utiliser que les pièces de rechange spécifiées. • Ne pas laisser l'eau s'infiltrer dans le boîtier. Pour obtenir des procédures d’entretien non décrites dans ce Mode d’emploi, adressez-vous à un Centre de service agréé par Fluke.
  • Page 12: En Cas De Difficulté

    Vérifiez la pile et les cordons de mesure. Remplacez-les si nécessaire. Appelez un Centre de service Fluke si le calibrateur a besoin d’être réparé ou ne fonctionne pas normalement. Si le calibrateur est sous garantie, reportez-vous au texte de la garantie pour en connaître les termes et conditions, et lisez les...
  • Page 13: Remplacement De La Pile

    Remplacement de la pile W Avertissement Pour éviter les mesures erronées, ce qui pose des risques d’électrocution ou de blessure, remplacer la pile dès l'apparition de l’indicateur d’état de la pile M. Utiliser uniquement une pile 9 V correctement installée pour alimenter le calibrateur.
  • Page 14: Pièces De Rechange

    Pièces de rechange ADA10F.EPS Elément Description Référence Qté Commutateur rotatif 1618022 Devant du boîtier 1618355 Clavier 1612222 Fond du boîtier 1618005 Pied anti-dérapant 885884 Pile. Pile alcaline de 9V, ANSI/NEDA 614487 1604A ou CEI 6LR61 Vis du boîtier 665098 Porte du logement de la pile 665106 CD ROM 2088974...
  • Page 15: Spécifications Sur La Précision

    Spécifications sur la précision Les spécifications sont basées sur un cycle d’étalonnage d’un an ; elles s’appliquent à une température ambiante de +18 °C à +28 °C sous la forme suivante : ±( [ % de lecture ] + [ comptes ] ) Mesure V cc Gamme : +28 V (+ 30 V max.) Résolution : 1 mV...
  • Page 16: Caractéristiques Générales

    Caractéristiques générales Tension maximale appliquée entre une borne et la terre ou entre deux bornes quelconques : 30 V Température de stockage : -40°C à 60 °C Température de fonctionnement : -10 °C à 55 °C Altitude de fonctionnement : 3000 mètres maximum Coefficient thermique : ±0,005 % de la gamme par °C pour les températures de -10 °C à...
