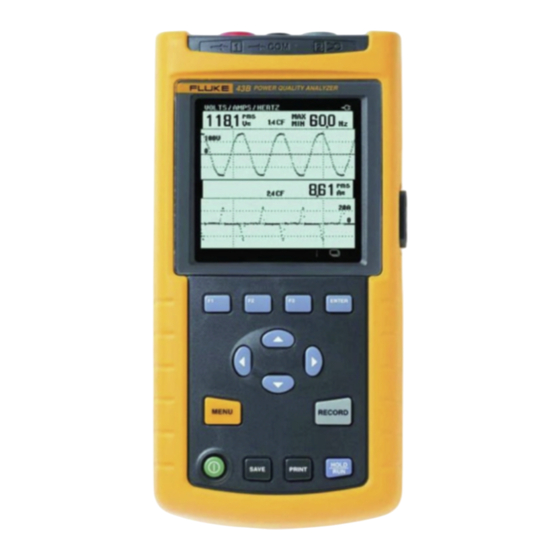

- Page 1 Fluke 43B Power Quality Analyzer Mise en route June 2005 © 2001-2005 Fluke Corporation, Tous droits réservés. Imprimé aux Pays-Bas. Tous les noms de produits sont des marques déposées par les sociétés en question.
-
Page 2: Commandes Et Assistance
Fluke 43B Mise en route COMMANDES ET ASSISTANCE Pour localiser un centre de service, visitez-nous sur le World Wide Web: http://www.fluke.com ou téléphonez à Fluke: +1-888-993-5853 aux U.S.A. et au Canada +31-402-675-200 en Europe +1-425-446-5500 pour les autres pays... -
Page 3: Déballage
Mise en route Déballage Déballage Les articles suivants sont présents dans le kit Fluke 43B. Figure 1. Contenu du coffret Fluke 43B Power Quality Analyzer BP120MH Bloc de batteries Ni-MH (installé) Adaptateur secteur/chargeur de batterie TL24 Cordons de mesure, rouge et noir... -
Page 4: Consignes De Sécurité : A Lire D'abord
“Avertissement” indique les conditions et les actions qui exposent l'utilisateur à des dangers. “Prudence” indique les conditions et les actions qui risqueraient d'endommager le Fluke 43B. Les symboles internationaux suivants sont utilisés sur le Fluke 43B et dans ce manuel: Lire les consignes de sécurité Double isolation... - Page 5 Consignes de sécurité : A lire d'abord Avertissement Observer les consignes suivantes pour éviter tout choc électrique ou incendie si une entrée commune du Fluke 43B est branchée sur une crête de plus de 42V (30V eff): • Utilisez uniquement les cordons de mesure et les adaptateurs de cordons de mesure fournis avec le Fluke 43B (ou des articles de sécurité...
-
Page 6: Sonde De Courant
S'il est probable que la sécurité a été compromise, le Fluke 43B doit être mis hors circuit et déconnecté de la tension secteur. Réclamer ensuite l’assistance de personnel qualifié. -
Page 7: Présentation Du Fluke 43B
Présentation du Fluke 43B Mise en circuit du Fluke 43B Suivre la procédure (points 1 à 3) pour mettre le Fluke 43B en circuit avec une alimentation secteur. Voir le chapitre 2 pour les instructions d'alimentation par batterie. Brancher l'adaptateur secteur sur la prise de courant alternatif. - Page 8 Fluke 43B Mise en route Figure 3. Écran d’ouverture L’écran montre quels cordons de mesure ou sondes il faut utiliser aux entrées. Notez que selon l’écran présenté dans la figure 3, il faut utiliser des cordons de mesure ( ) pour les mesures de tensions et une pince de courant 1 mV/A CORDON pour les mesures de courant.
- Page 9 Utiliser ces entrées pour toutes les mesures de tension, ainsi que pour les mesures ohmiques, de continuité, de capacité de diode et de température. Les entrées COM (communes) du Fluke 43B (rouge INPUT 1 blindé, gris INPUT 2 blindé, et entrée COM noire) sont connectées de l'intérieur par l'intermédiaire d'un circuit de protection à...
-
Page 10: Menu Principal
Fluke 43B Mise en route Menu principal À partir du menu principal, toutes les fonctions peuvent être facilement sélectionnées. Ouvrir le menu principal. VOLT HERTZ (par exemple) ’ COURANT D APPEL OHMS CONTINUITE CAPACITE Mesure le courant d’appel et la durée Mesure la résistance, les diodes, la... - Page 11 Mise en route Menu principal VOLT HERTZ PUISSANCE Donne un aperçu rapide de Volt, Présente toutes les mesures de Amp et Hertz. puissance dans un écran. HARMONIQUES VARIATIONS LENTES Mesure jusqu’à 52 harmoniques. Montre les chutes et les sautes aussi courtes qu’un cycle.
-
Page 12: Harmoniques
Le Fluke 43B peut effectuer des mesures de puissance sur des systèmes d'alimentation triphasés équilibrés à 3 conducteurs. La charge doit être bien équilibrée et présenter une configuration en Y ou en delta. Ceci rend possible la mesure d'une alimentation triphasée à... -
Page 13: Transitoires
Mise en route Menu principal Variations Lentes La fonction variations lentes mesure les déviations rapides (d’un cycle jusqu’à quelques secondes) du signal normal de tension, et affiche simultanément le courant. Les résultats sont tracés sur l’écran sous forme de graphique. Le graphique présente les valeurs minimum et maximum de chaque point du graphique. -
Page 14: Sélection De Sondes
Fluke 43B Mise en route Sélection de sondes Pour un fonctionnement standard, utiliser le cordon de mesure rouge sur l’entrée , le cordon de mesure noir sur COM et la pince de courant sur l’entrée . Si d’autres cordons de mesure ou d’autres sondes sont utilisés, vous devez changer les réglages de sonde en conséquence. - Page 15 Mise en route Menu principal Passer aux réglages de sonde pour l’entrée 2. (pour la pince de courant i400s) Accepter les réglages de sonde pour l’entrée 2. Remarque Sélectionnez 1V/A à l'utilisation des cordons de mesure sur l'entrée [2] en mode Oscilloscope. Une indication de 1A équivaut alors à 1V.
-
Page 16: Sélectionner Une Langue
Fluke 43B Mise en route Sélectionner une langue Vous pouvez choisir entre le français et d'autres langues. Pour passer à une autre langue, par exemple l’anglais, procéder comme suit: Remarque Les combinaisons de langues (une ou plus) dépendent de la version commandée. -
Page 17: Utilisation Du Logiciel Flukeview
Présentation du Fluke 43B Utilisation du logiciel FlukeView Utilisation du logiciel FlukeView Cette section explique comment connecter le Fluke 43B sur un PC pour utiliser ® le logiciel FlukeView du Power Quality Analyzer ou pour créer des compte ® rendus en MS-Word Utiliser le câble d'interface opto-isolé... -
Page 18: Remise À Zéro Du Fluke 43B
Remise à zéro du Fluke 43B Pour restaurer les réglages initiaux du Fluke 43B et retourner à l’écran d’ouverture, remettre le Fluke 43B à zéro. La remise à zéro n’efface pas les mémoires d’écran. S’assurer d’abord que le Fluke 43B est mis hors circuit. Procéder ensuite comme suit: Maintenir la touche enfoncée.
