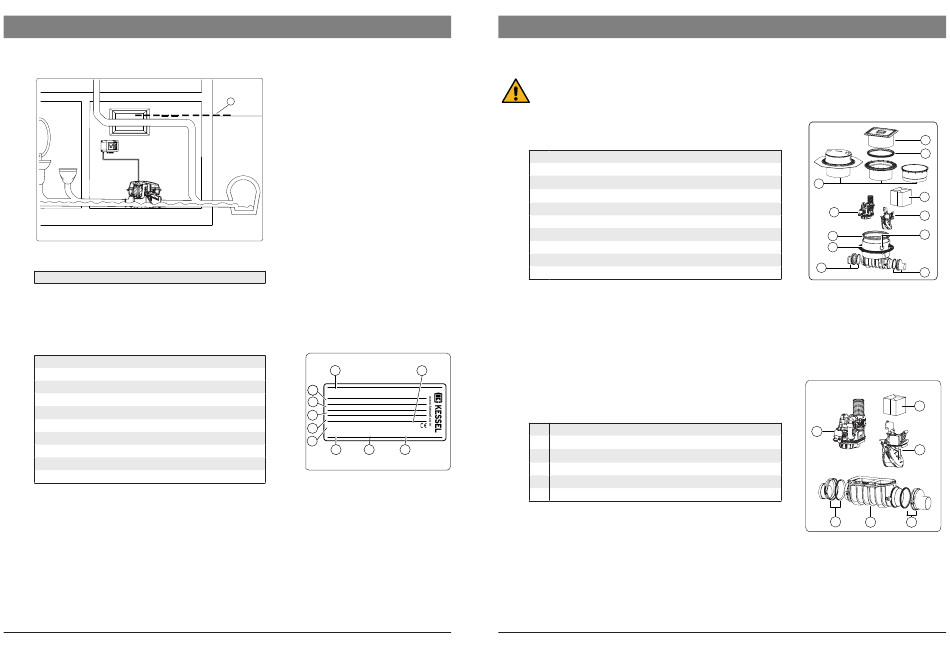

1.3.2 Principe de fonctionnement du Pumpfix F à installer hors sol
Fig. [2]
66 Niveau des plus hautes eaux
1.4 Plaque signalétique
Information sur laplaque signalétique
1 Désignation du poste
2 Numéro du matériau
3 Tension et fréquence d'alimentation
4 Données hydrauliques
5 Données d'ordre général
6 Numéro de série
7 Date de fabrication
8 Version de mise à jour
9 Désignation normative
10 Numéro de commande
2019/03
Introduction
66
1
2 2
Pumpfix F Comfort
XY
3 xxxxx
U = xxxV xxHz I = x,xA P1 = x,xkW
Q = xxm³/h H = xxm
4
S3 xx% ED IP xx (3mWS /48h)
Ser.Nr. xxxxxxx
5
RevStd.: X.X TT.MM.JJ JJ
6
8
7
51 / 140
1.5

Fournitures

Contrôler le poste et/ou tous les composants livrés quant à l'intégralité et la présence éventuelle de défauts.
1.5.1 Variante du Pumpfix F à enterrer
1
Corps de base
3
Rehausse, avec couvercle d'entrée
5
Pièce de rallonge (en option, au plus 2 pièces)
20
Unité de la pompe
26 Unité motorisée du battant
37 Joint d'étanchéité
41
Passe-câble
56
Côté entrée
57 Côté sortie
58 Kit electrique
10
1.5.2 Variante du Pumpfix F à installer hors sol
Auftr.Nr.: xxxxxxx
1 Corps de base
DIN-EN 12050-1
20 Unité de la pompe
9
26 Unité motorisée du battant
56 Côté entrée
57 Côté sortie
Fig. [3]
58 Kit electrique
010-843 010-843
Introduction
5
20
37
1
56
20
56
52 / 140
3
37
58
26
41
57
Fig. [4]
58
26
1 57
Fig. [5]
