INSTRUCTIONS DE MONTAGE ET DE SERVICE
Poste de pompage anti-retour KESSEL Pumpfix
Pour eaux usées et eaux vannes
L'installation
La mise en service
au fonctionnement du dispositif ont été effectuées
par votre entreprise spécialisée:
_____________________________________________
Nom / Signature
Edition 09/2002-HG
Tout droit de modifications techniques réservé
L'initiation
Date
Lieu
Réf. 28100 S/X, 28125 S/X,
28150 S/X
Avantages de produit
• Pour eaux usées et eaux vannes
• Clapet anti-retour et pompe
d'assainissement
• A installer dans des conduits de
tuyaux dépourvus de joints
• Appareil avec système de coupure
automatique et piles de sauvegarde
• Verrouillage automatique pendant
refoulement
• Remplacement facile des pièces
usées
• Nettoyage optimal des tuyaux
No. d´avis Z-53.3-310
Cachet de l'entreprise spécialisée
®
F
Référence: 010-624
Publicité
Table des Matières
Manuels Connexes pour Kessel Pumpfix F
Sommaire des Matières pour Kessel Pumpfix F

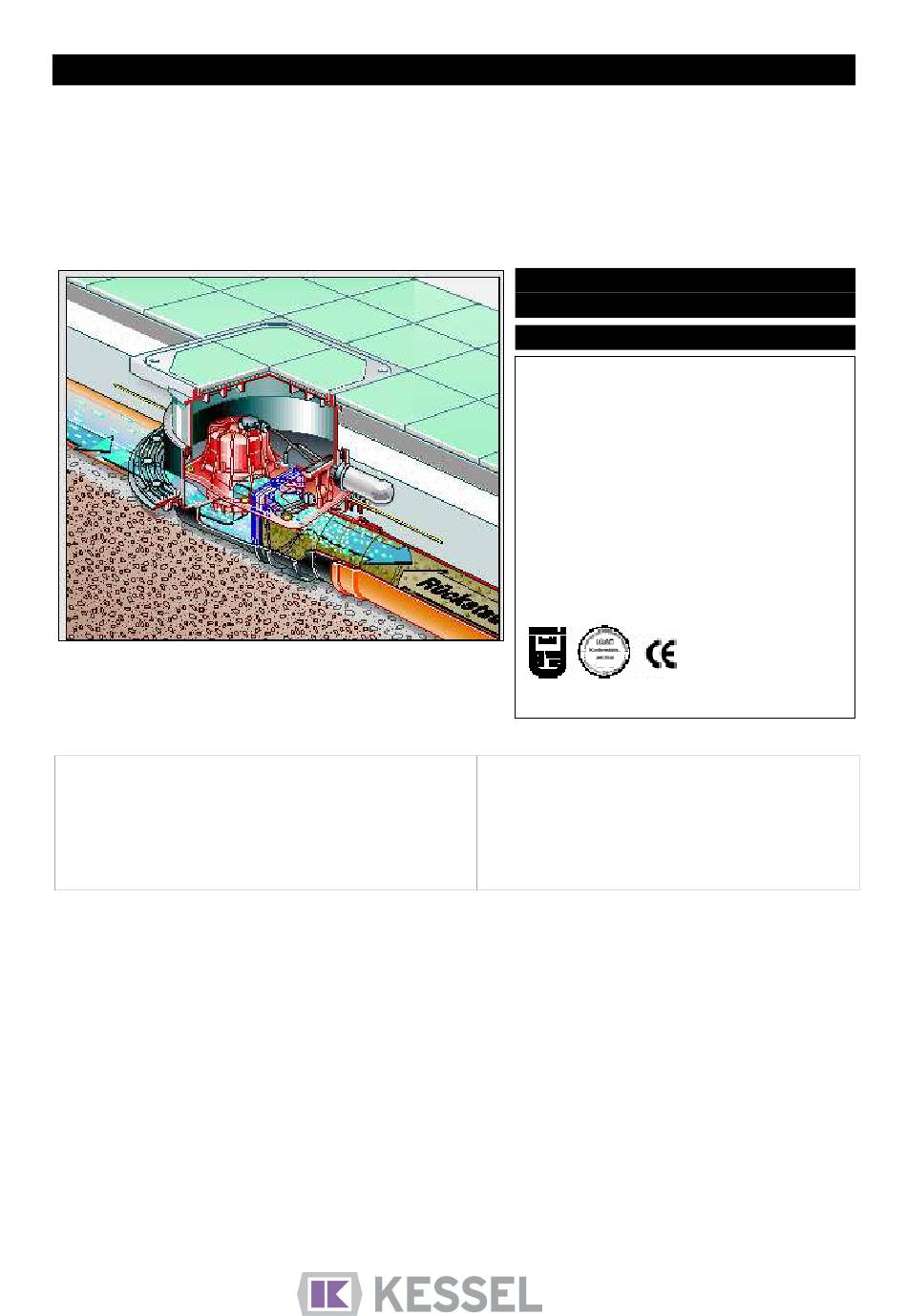

- Page 1 INSTRUCTIONS DE MONTAGE ET DE SERVICE ® Poste de pompage anti-retour KESSEL Pumpfix Pour eaux usées et eaux vannes Réf. 28100 S/X, 28125 S/X, 28150 S/X Avantages de produit • Pour eaux usées et eaux vannes • Clapet anti-retour et pompe d'assainissement •...
-
Page 2: Table Des Matières
Index 1. Mesures de sécurité page 4 2. Information générale 2.1 Emploi page 5 2.2 Livraison page 5 2.3 Mode d'installation page 5 3. Installation 3.1 Installation sous sol page 6 3.2 Installation en profondeur sous le sol page 7 3.3 Installation dans une conduite dégagée page 7 3.4 Installation dans l'eau sous pression... - Page 3 Index 10. Entretien / Maintenance 10.1 Contrôle page 23 10.2 Entretien courant page 23 10.3 Indications de la pompe page 24 10.4 Indications du boîtier électronique page 24 10.5 Défauts page 24 11. Pièces de rechange page 25 12. Garantie page 26 13.
-
Page 4: Mesures De Sécurité
1. Mesures de sécurité Chers clients, nous vous prions de lire attentivement et de respecter les instructions du mode d'emploi avant de mettre en service le poste de pompage anti-retour KESSEL ® Pumpfix Veuillez vérifier immédiatement dès réception que le matériel vous est parvenu en bon état. -
Page 5: Information Générale

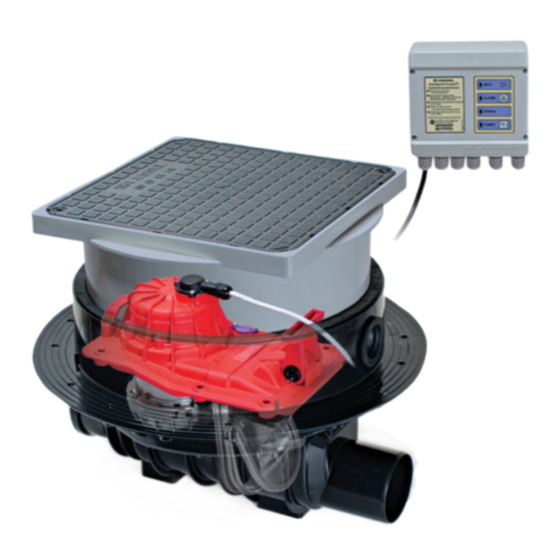

à la norme DIN 1986. 2.2 Livraison ® La livraison du poste de pompage anti-retour KESSEL Pumpfix F comprend le corps de base avec pompe et clapet anti-retour ainsi qu'un pac électrique. Le pac électrique contient: Une sonde optique Un boîtier électronique (Courant de 230 V ~ 50 Hz, type de protection IP 54) -
