ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL Rückstaupumpanlage
Pumpfix F
LGA
Bauart
Bauart
Landesgewerbeamt Bayern
geprüft
geprüft
und überwacht
und überwacht
LGA
Bauart
Bauart
Landesgewerbeamt Bayern
geprüft
geprüft
und überwacht
und überwacht
Installation
Inbetriebnahme
Einweisung
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
Stand 2019/03

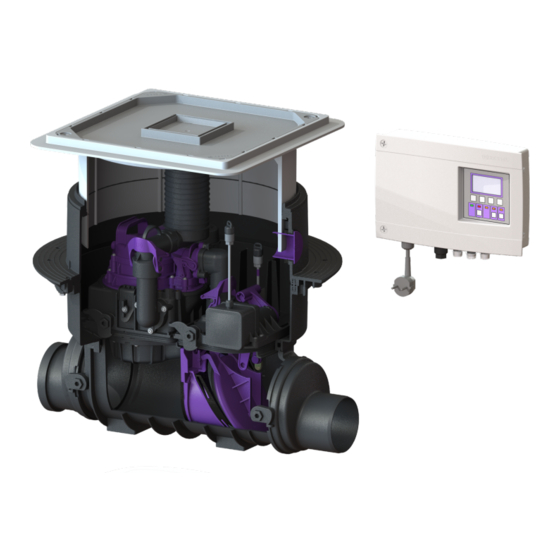

Produktvorteile
Für fäkalienhaltiges und
fäkalienfreies Abwasser
Rückstauverschluss und
Entwässerungspumpe
Steckerfertiges Schaltgerät mit
Display und Selbstdiagnosesystem
(SDS) inkl. integrierter
Pumpfix F
Batteriepufferung
Einbau in die
Motorische Verriegelung der
Bodenplatte
Rückstauklappe
Integrierte Ablauffunktion zur
Oberflächenentwässerung
Pumpfix F
freiliegend
Ort
Stempel Fachbetrieb
1
Einleitung
D Seite
1
1.1
Produktbeschreibung, allgemein ....................................................................................................................... 3
GB Page
24
1.2
Allgemeine Hinweise zu dieser Betriebs- und Wartungsanleitung .................................................. 4
F
Page
47
1.3
Funktionsprinzip ......................................................................................................................................................... 4
I
Pagina 71
1.4
Typenschild ................................................................................................................................................................... 5
NL Pagina 95
1.5
Lieferumfang ................................................................................................................................................................ 6
PL Strona 118
2
Sicherheit
2.1
Bestimmungsgemäße Verwendung ................................................................................................................. 7
2.2
Personalauswahl und -qualifikation ................................................................................................................. 7
2.3
Organisatorische Sicherheitsmaßnahmen ................................................................................................... 7
2.4
Gefahren, die vom Produkt ausgehen ............................................................................................................. 7
3
Montage
3.1
Allgemeines zur Montage ...................................................................................................................................... 9
3.2
Einbauvorschlag „Schwarze Wanne" ............................................................................................................... 11
3.3
Einbauvorschlag „Weiße Wanne" ...................................................................................................................... 12
3.4
Vorbereitungen zum Einbau ................................................................................................................................. 12
3.5
Grundkörper montieren .......................................................................................................................................... 13
3.6
Grundkörper waagerecht ausrichten ............................................................................................................... 14
3.7
Einbau in die Bodenplatte (schwarze Wanne) ............................................................................................ 14
3.8
Einbau in die Bodenplatte (weiße Wanne) .................................................................................................... 15
3.9
Entlüftung sicherstellen .......................................................................................................................................... 15
3.10
Kabelleerrohr montieren ........................................................................................................................................ 16
3.11
Aufsatzstück montieren .......................................................................................................................................... 16
3.12
Zulaufdeckel montieren .......................................................................................................................................... 17
85101 Lenting
4
Funktionsprüfung/ Inbetriebnahme
Z-53.2-388
5
Wartung
5.1
Allgemeine Hinweise für die Wartung ............................................................................................................. 19
5.2
Wartungsintervalle .................................................................................................................................................... 19
6
Technische Daten
6.1
Pumpen ........................................................................................................................................................................... 20
6.2
Schaltgerät Pumpfix F ............................................................................................................................................ 20
6.3
Förderstrom .................................................................................................................................................................. 21
7
Sach-Nr. 010-843
010-843
2 / 140
3
7
9
18
19
20
22
2019/03
