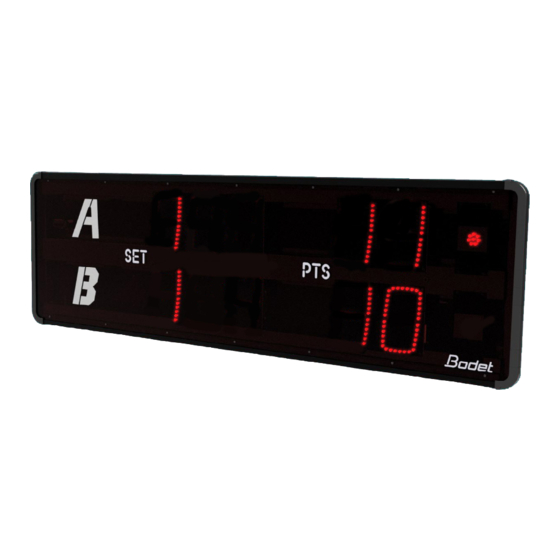

BTX8020 SET
Notice d'installation et d'utilisation
BODET Time & Sport
1 rue du Général de Gaulle
49340 Trémentines I France
Tél: 02 41 71 72 00
www.bodet-sport.com
1
S' a ssurer à la réception que le produit n' a pas été endommagé durant le transport pour réserve au transporteur.

Publicité

Table des Matières
loading

Manuels Connexes pour Bodet BTX8020 SET

Sommaire des Matières pour Bodet BTX8020 SET

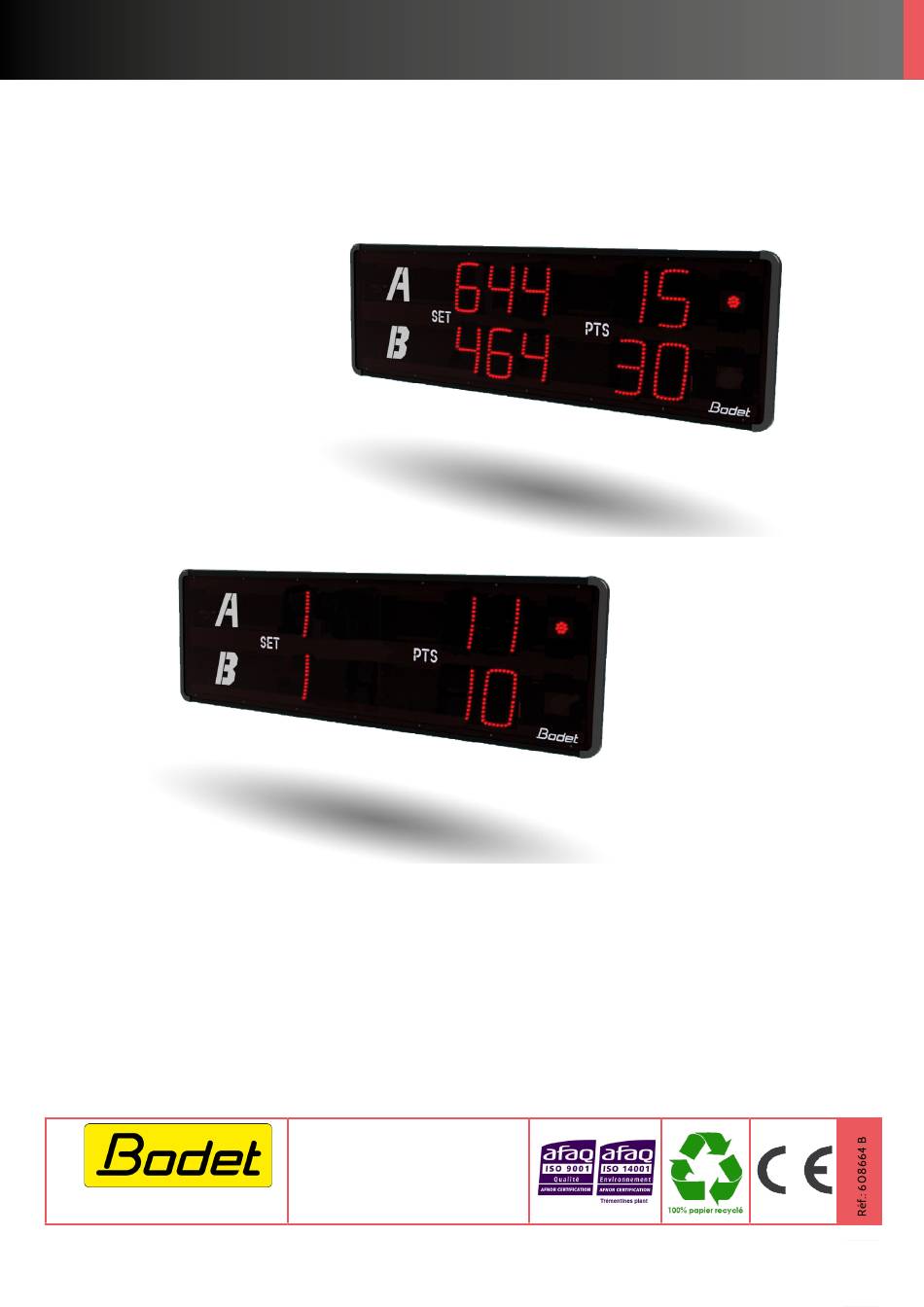

  • Page 1 BTX8020 SET Notice d’installation et d’utilisation BODET Time & Sport 1 rue du Général de Gaulle 49340 Trémentines I France Tél: 02 41 71 72 00 www.bodet-sport.com S’ a ssurer à la réception que le produit n’ a pas été endommagé durant le transport pour réserve au transporteur.

  • Page 2: Table Des Matières

    2.3 Fixations 2.4 Branchement électrique 3. Mise en service 3.1 BTX8020 SET (Réf. 916 091) 3.2 BTX8020 SET Scoreapp (Réf. 916 092) 3.3 Paramétrage des DIPs 4. Utilisation 4.1 BTX8020 SET (Réf. 916 091) 4.2 BTX8020 SET Scoreapp (Réf. 916 092)

  • Page 3: Normes De Sécurité

    Nous vous recommandons de lire attentivement ce manuel avant l’installation du produit. Tout usage non conforme à la présente notice peut causer des dommages irréversibles, et entraîner l’annulation de la garantie. La responsabilité de la société BODET ne pourra donc pas être engagée. Identification des pictogrammes : Symbole...

  • Page 4: Installation

    BTX8020 SET Scoreapp (Réf. 916092) : - Tableau de scores BTX8020 SET. - Notice d’installation et d’utilisation. - Box Scoreapp (installée à l’intérieur du tableau de scores BTX8020 SET). 2.2 Présentation générale Affichage par sport : 5 chiffres rouges de 20cm par équipe.
  • Page 5 Fixation sur poteaux (réf. 915170 en supplément) : 1- Couler 2 massifs de béton pour les 2 poteaux en vous aidant des gabarits (915196). Dimensions du massif béton : L = 75 cm - I = 75 cm - P = 75 cm 2- Sceller les 8 cannes (915178) dans chaque massif (4 cannes par massif) puis serrer les boulons.

  • Page 6: Branchement Électrique

    3- Fixer le BTX8020 SET sur les 2 poteaux avec les 4 brides et les tiges filetées (B). Cache l Bride Tige letée 1560 Dimensions en mm 2.4 Branchement électrique Brancher l’alimentation secteur du tableau d’affichage sur une prise de courant.

  • Page 7: Mise En Service

    Type de communication. 6- Sélectionner La laison entre le pupitre Scorepad et le tableau de scores BTX8020 SET est réalisée par le modem HF 868MHz. Pour ce mode, le numéro d’installation et le numéro de canal doivent obligatoirement être configu- rés.
  • Page 8 Cordon pupitre/boitier + Prise murale de type DIN Scorepad Relier le pupitre Scorepad au tableau de scores BTX8020 SET : 1- Dévisser les 4 vis cruciforme du flanc droit, du BTX8020 SET, afin de le retirer : 2- Faire glisser la vitre vers la droite.

  • Page 9: Btx8020 Set Scoreapp (Réf. 916 092)

    Se reporter au «Guide d’installation des tableaux de scores Bodet» pour : - La configurations des DIPs dans le cadre d’une installation avec plusieurs tableaux de scores BTX8020 SET. - Tester l’affichage du/des tableau(x) de scores BTX8020 SET et du pupitre Scorepad. 4. Utilisation 4.1 BTX8020 SET (Réf. 916 091) Utilisation depuis le pupitre Scorepad.

  • Page 10: Caractéristiques Techniques

    5. Caractéristiques techniques Poids..........20 kg Construction........Aluminium avec vitre de protection Indices de protection..... IP54 - IK07 Lecture optimale......De 60 à 90 mètres Angle de lecture......160° Alimentation........100-240 VAC 50/60Hz Consommation....... 40 W Protection électrique..... Disjoncteur 16A Température de fonctionnement..
