Annexe
66
• Résultat avec le principe amélioré resp. pleinement compensé de la pression différentielle (débit
réel) :
Volume de service : 3140 m
L'erreur de mesure pour la mesure de débit traditionnelle est d'env. 27%. Si le DPT est mis
à l'échelle sur la "masse" (c'est à dire qu'aucune compensation n'est possible), l'erreur globale est
d'env. 39%.

Splitting Range (extension de la gamme de mesure)

La gamme de mesure d'un transmetteur de pression différentielle se situe entre 1:3 et 1:7. Cette
fonction offre la possibilité d'étendre à 1:20 et plus la gamme de mesure du débit par la mise en
œuvre de trois transmetteurs de pression différentielle par point de mesure du débit.
Remarques concernant la configuration :
1. Sélectionner Débit/Splitting Range 1 (2, 3)
2. Définir le type de signal et le capteur de pression différentielle (valable pour tous les transmet-
teurs de pression différentielle !)
3. Sélectionner les bornes de raccordement pour les transmetteurs et définir les gammes de
mesure appropriées.
Gamme 1 : transmetteur avec gamme de mesure la plus petite
Gamme 2 : transmetteur avec gamme de mesure immédiatement supérieure, etc.
4. Définir la caractéristique, unités, format, sommes, données relatives à la conduite, etc. (valable
pour tous les transmetteurs)
!
Hinweis!
Pour le mode 'Splitting Range', il faut utiliser des transmetteurs de pression différentielle qui, en cas
de dépassement de la gamme de mesure, délivrent des courants > 20 mA (< 4,0 mA !). La commu-
tation entre les gammes de mesure se fait automatiquement (hystérésis au point de commutation).

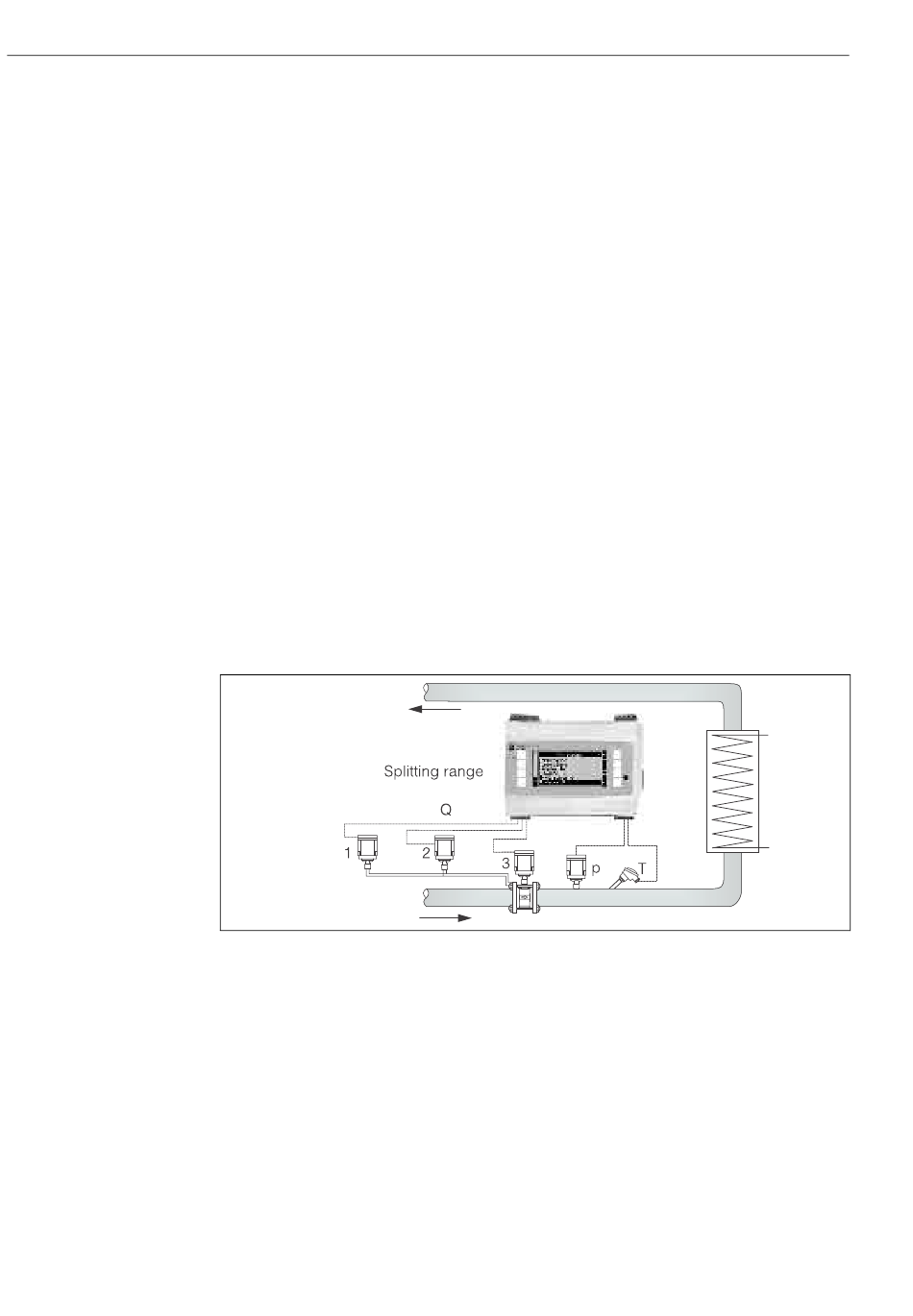

Fig. 27: Mode 'Splitting Range'

Calcul de moyenne

La fonction 'calcul de moyenne' offre la possibilité de mesurer une grandeur d'entrée au moyen de
plusieurs capteurs en différents endroits et d'en déduire la moyenne. Cette fonction est utile lorsque
plusieurs points de mesure sont requis au sein d'une même installation, afin de déterminer la gran-
deur mesurée de façon suffisamment précise. Exemple : utilisation de plusieurs sondes de Pitot pour
la mesure de débit dans des conduites avec sections d'entrée insuffisantes ou section importante.
La fonction 'calcul de moyenne' est disponible pour les grandeurs d'entrée 'pression', 'température'
et 'débit' (pression différentielle).
11.2.2

Tables de correction

Les capteurs de débit délivrent un signal de sortie proportionnel au débit. La relation entre signal
de sortie et débit est décrite par la dite caractéristique. Il n'est pas toujours possible de déterminer
3
/h Débit massique : 14,8 t/h densité : 4,71 kg/m)
