Raccordement
Borne (N° pos.) Occupation des bornes
131 Sortie + 0/4 à 20 mA/impulsion 1
132 Sortie - 0/4 à 20 mA/impulsion 1
133 Sortie + 0/4 à 20 mA/impulsion 2
134 Sortie - 0/4 à 20 mA/impulsion 2
52 Relais Common (COM)
53 Relais normalement ouvert (NO)
92 +24 V alimentation capteur
91 Masse alimentation capteur
L/L+ L pour AC
L+ pour DC
N/L- N pour AC
L- pour DC
RS232 Interface
!
"

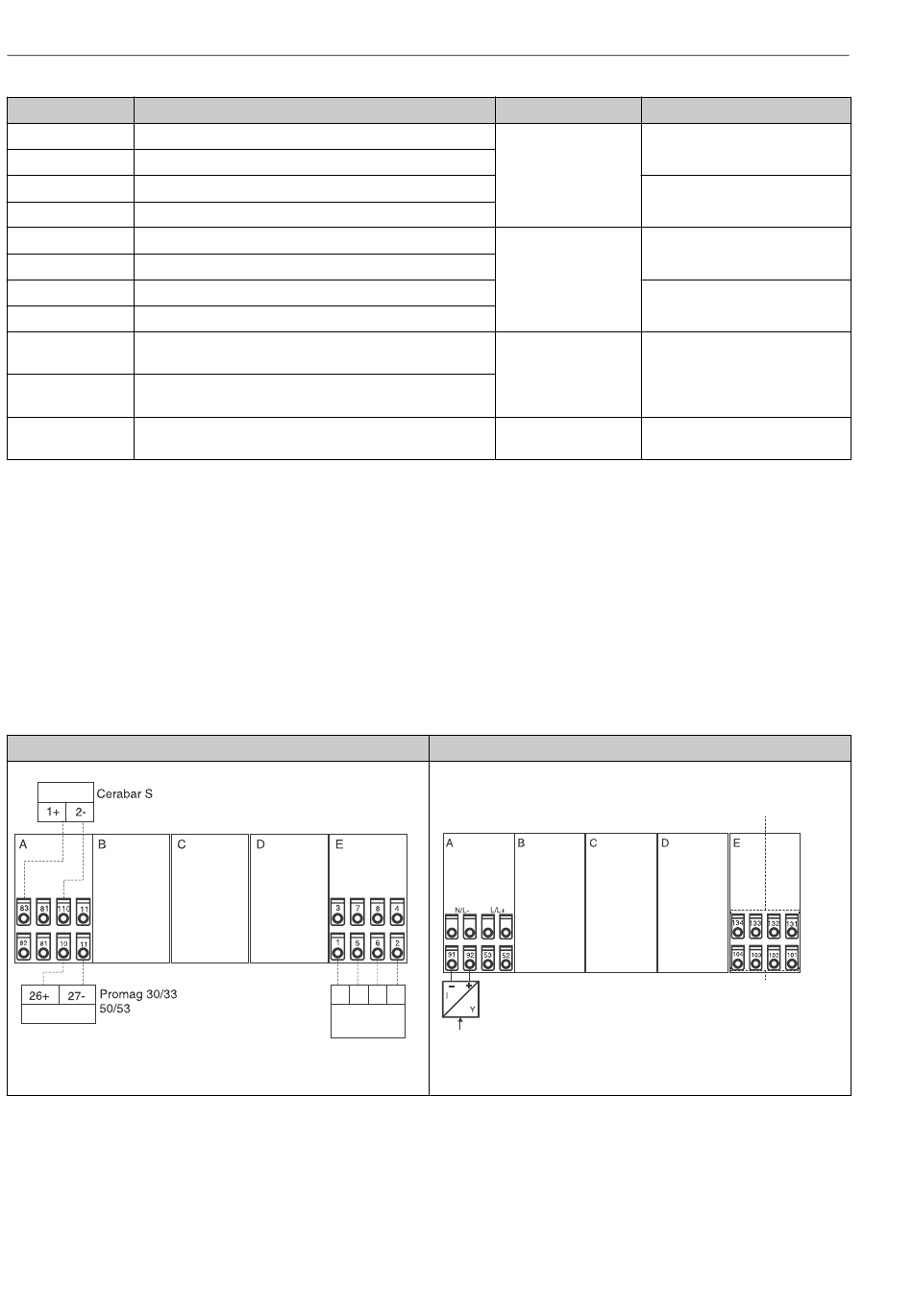

Vue d'ensemble des raccordement en haut (entrées)
Pression
(passif)
Cartes d'extension - en option
(actif)
Débit
14
Remarque !
Les entrées courant/PFM/impulsion ou les entrées RTD dans le même slot ne sont pas galvanique-
ment séparées. Il subsiste une tension d'isolement de 500 V entre les entrées/sorties se trouvant
dans des slots différents. Les bornes de même nom sont pontées en interne.
4.2 Raccordement de l'unité de mesure
Attention !
Ne pas installer ni câbler l'appareil sous tension. Tout non-respect de cette consigne peut entraîner
la destruction de l'électronique.
Sondes
de temp.
Slot
E en bas derrière (E IV)
A en bas devant (A III)
A en bas derrière (A IV)
Douille de jack 3,5 mm
face avant
Vue d'ensemble des raccordement en bas (sorties, interfaces)
Cartes d'extension - en option
RMS 621
Entrée / sortie
Sortie courant/impulsion 1
Sortie courant/impulsion 2
Relais
Alimentation complémentaire
Energie auxiliaire
Paramétrage à distance via PC
Sortie impulsions
et courant (actif)
Interfaces
par ex. PROFIBUS
