Hydraulique; Standard; Variantes - elco THISION S DUO 13.1 Notice D'exploitation

Hydraulique

Standard

Variantes

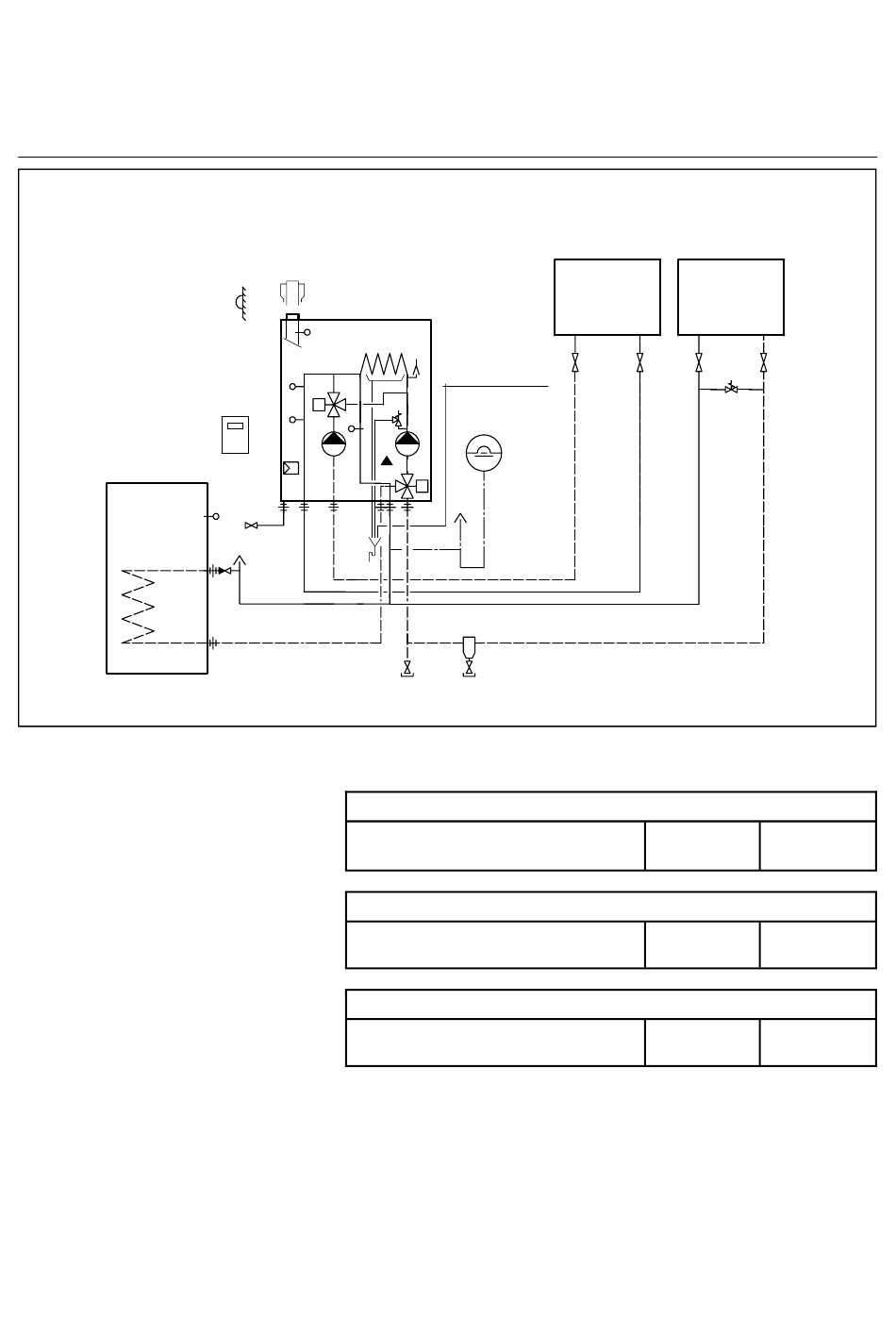

Standard THISION S - DUO 13.1-25.1
Chauffage 1x direct 1x mélangé
et priorité ECS
12
Légende
1 Chaudière à condensation
THISION S - DUO
2 Pompe d'économie d'énergie
(incorporée)
3 LMU
4 Sonde départ (incorporée)
5 Sonde extérieure QAC 34
6 Commande à distance QAA 75 option
(avec/sans influence ambiante)
9 Soupape de sécurité (incorporée)
10 Sonde fumée (incorporée)
11 Vanne déviatrice ECS
12 Ballon ECS
13 Sonde boiler
16 Circuit chauffage
26 Clapet anti-retour
27 Sonde départ CC2
28 STB CC2
29 Vanne mélangeuse CC2
30 Circulateur à trois vitesses CC2
Options
15 Vase d'expansion
18 Séparateur de boue
19 By-pass
(en cas de vannes thermostatiques)
20 Raccordement évacuation fumée
25 Vanne gaz
20
5
10
20
20
27
20
29
20
6
28
4
30 2
3
13 Gas
25
26
Variantes THISION S - DUO 17.1
Variante 1
5 kW chauffage par le sol (Δt 10°)
12 kW chauffage par radiateurs (Δt 20°)
Variante 2
10 kW chauffage par le sol
6 kW chauffage par radiateurs
Variante 3
8 kW chauffage par le sol
8 kW chauffage par radiateurs
1
Évacuation des
Kondensat
Abgasleitung
condensats
9
15
11
18
gemischt gleitend
Mélangé Direct
16 16
19
430 kg/h
516 kg/h
860 kg/h
258 kg/h
688 kg/h
344 kg/h
946 kg/h
1118 kg/h
1032 kg/h
9
