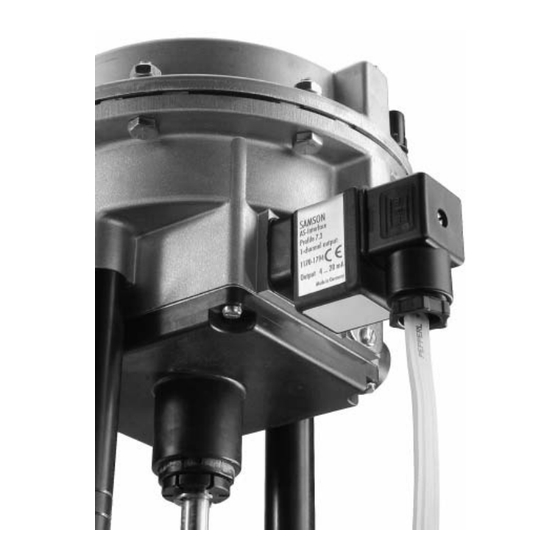

- Page 1 Module TROVIS 6150 AS-Interface Fig. 1 ⋅ Servomoteur électropneumatique type 3372 avec module AS-Interface Notice de montage et de mise en service EB 6150 FR Edition Mars 2001 Electronique SAMSON...
-
Page 2: Transmission Des Données
1.2 Transmission des données Le module AS-Interface utilise le profil 7.3 1.1 Application pour la transmission des données. Les don- Le module TROVIS 6150 AS-Interface con- nées sont exclusivement transmises sur le vertit les données transmises par un réseau canal 0. -
Page 3: Caractéristiques Techniques
EN 50081 partie 2 Matériau du boîtier Polyamide 1.4 Alimentation du module AS-I Le module Interface TROVIS 6150 ne néces- site pas d’alimentation séparée. L’alimentation du module ainsi que des sorties analogiques s’effectue par le réseau AS-I. EB 6150 FR... -
Page 4: Montage Et Raccordement Électrique
Montage et raccordement électrique Côté entrée le module AS-Interface doit être 2. Montage et raccordement électri- raccordé à la fiche femelle de la manière suivante : 1. Desserrer et ôter la vis (1) de la fiche Le câblage et le raccordement doivent femelle. - Page 5 Montage et raccordement électrique Connecteur à visser (Exécution pour positionneur) Module AS-Interface Fiche femelle 1 Vis 2( _ ) 1(+) 2 Caoutchouc d’étanchéité 3 Embase 6 Boîtier 5 Encoche 6 Passage de câble Fig. 2 ⋅ Montage et raccordement électrique selon DIN 43650 EB 6150 FR...
-
Page 6: Mise En Service
Mise en service 3. Mise en service 3.1 Affichage Une fois raccordé, le module AS-Interface Le module AS-Interface est muni de voyants peut être activé par le maître AS-I. Une rou- rouge et vert pour signaler les états de fonc- tine d’initialisation est alors lancée. -
Page 7: Réglages Et Fonctionnement Du Module As-Interface
Par le terme paramétrage on entend le ré- glage des différents secteurs de travail du module. Le paramétrage s’effectue au moyen de la commande « Ecriture paramètre AS-I ». Pour le module AS-Interface TROVIS 6150, les paramètres bits ne sont pas utilisés. EB 6150 FR... - Page 8 SAMSON REGULATION S.A Succursales à 1, rue Jean Corona ⋅ BP 140 Rueil-Malmaison (Paris) ⋅ La Penne sur Huveaune Ostwald ⋅ Nantes ⋅ Mérignac F-69512 VAULX EN VELIN CEDEX Lille ⋅ Caen Tél. 04 72 04 75 00 EB 6150 FR...
