Operation De Deblocage; Avant Toute Action Sur Le Parachute, Maintenir L'ouvrant À L'aide D'étais; Nous Vous Conseillons D'être 2 Personnes Pour Cette Opération - Novoferm TRAFECO III Notice

Fonction du parachute ressort
Le parachute ressort sert à bloquer le tablier en cas de défaillance de l'équilibrage.
Déblocage du parachute ressort
Nous vous conseillons d'être 2 personnes pour cette opération
1) couper l'alimentation de la porte
2) débloquer le frein moteur à l'aide au bouton « manœuvre de dépannage »
3) passer un tournevis dans le trou de déblocage de la battue haute (66)
4) accrocher avec la pointe le doigt de blocage du parachute (63)
5) pousser verticalement dans le trou (66) de la traverse sans faire pivot sur celle-ci pour dégager le
doigt de la roue à rochet du parachute (64)
6) en même temps compenser le poids de l'ouvrant pour débloquer le doigt de blocage
7) laisser redescendre en douceur l'ouvrant de la porte
8) démonter le capot de la battue haute
9) démonter ou retendre le ressort (31)
10) si le ressort nécessite d'être remplacé, il est conseillé de changer aussi le parachute ressort
11) le ressort doit être monté comme prescrit lors de la pose. (page 4)
12) après toute action sur le ressort, assurez-vous que :
- le doigt de blocage (63) est bien bloqué par le basculeur (65) et n'est pas enclenché dans
la roue à rochet (64).
- penser à enlever la goupille de maintien du doigt de blocage après la tension du ressort
(page 10, étape 34)
63
66

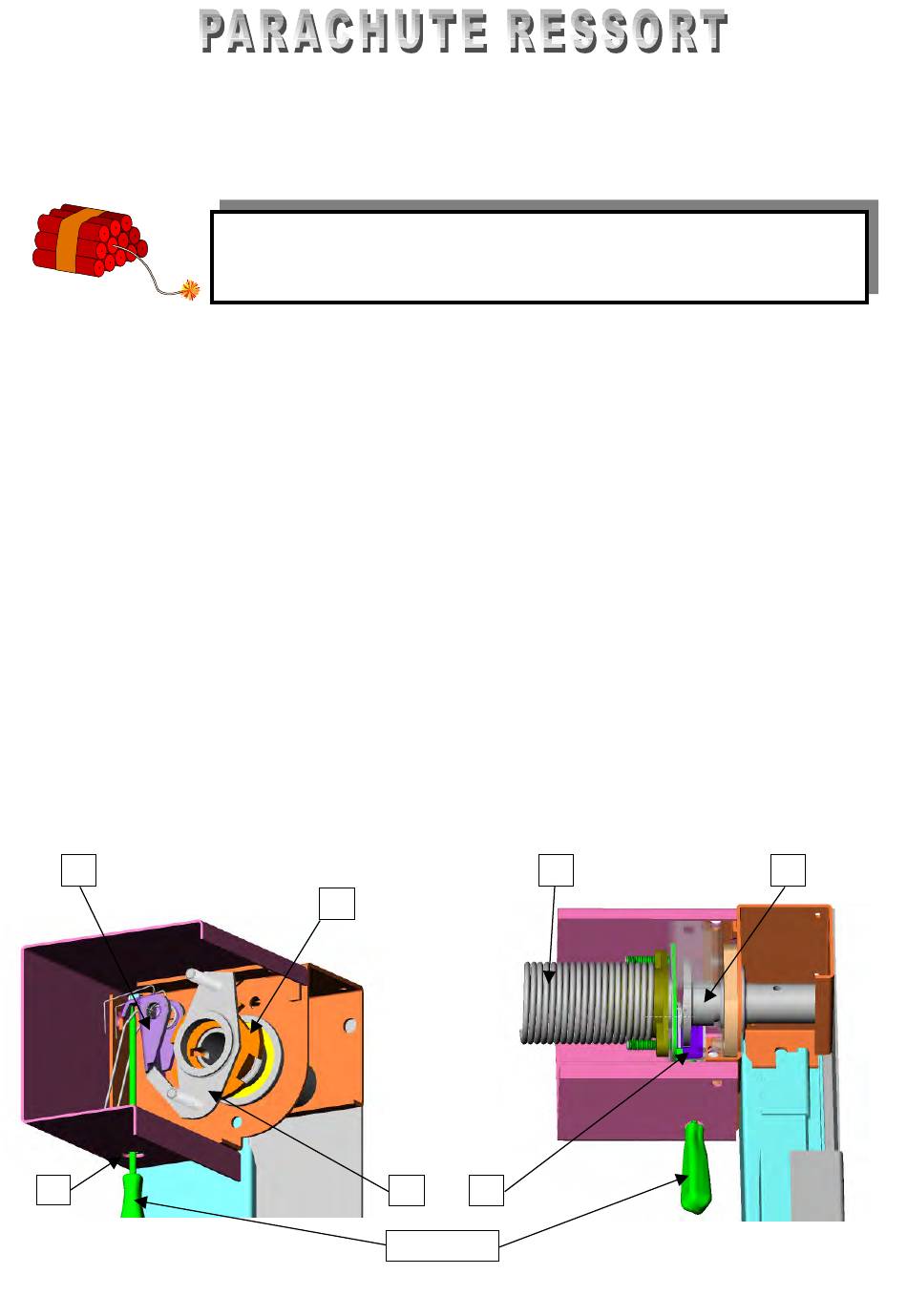

OPERATION DE DEBLOCAGE

Avant toute action sur le parachute, maintenir
l'ouvrant à l'aide d'étais
64
65
TOURNEVIS
31
63
64
FT 751 42 D TRAFECO
PAGE 39
