PAGE 7

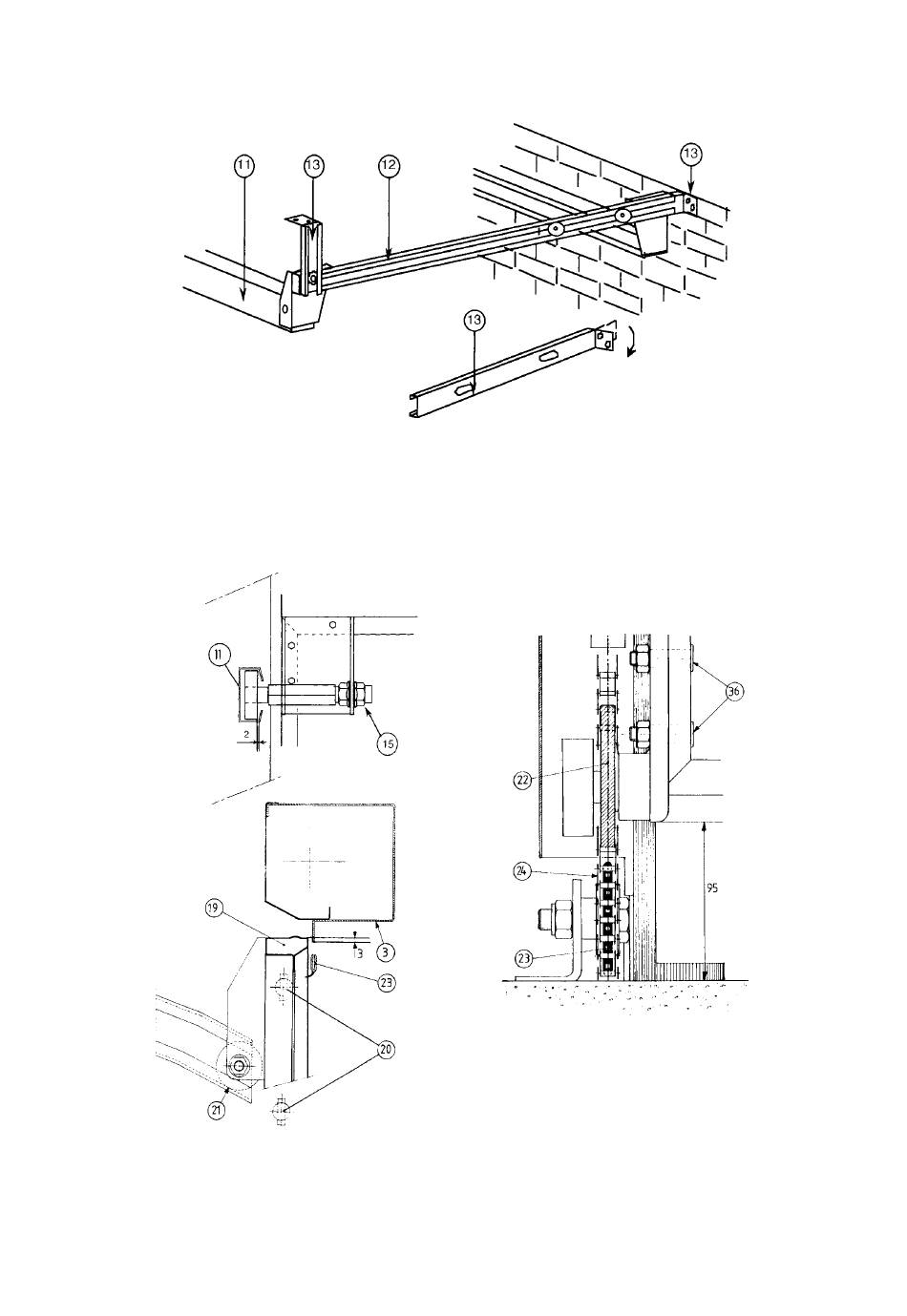

17 – ASSEMBLER la traverse de rail (12) sur les rails (11). (Figure 7)
et replier la patte à l'extrémité des coulisseaux (13). (Figure 8)
Figure 7
Figure 8
18 – FIXER provisoirement les rails horizontaux de niveau à l'aide d'étais et de serre-joints.
19 – REGLER (porte fermée) les jeux latéraux qui doivent être de 13 mm entre le haut du panneau et les
montants d'huisserie en agissant sur les écrous et les contre écrous (15) des axes de roulettes hautes.
CONSERVER un jeu de 2 mm entre la roulette et l'aile des rails horizontaux. (Figure 9)
Figure 9
Figure 10
Figure 11
20 – REGLER la hauteur des rails horizontaux (11) en agissant sur la fixation des rails (20) de manière à
obtenir un recouvrement minimum de 10 mm de panneau (19) sur l'aile de la traverse haute (3), (sans les joints
23). Les galets hauts doivent être en contact avec le dessous des rails (21). (Figure 10)
FT 751 42 D
TRAFECO
