NOVOSI E
SCHEMA DE MONTAGE

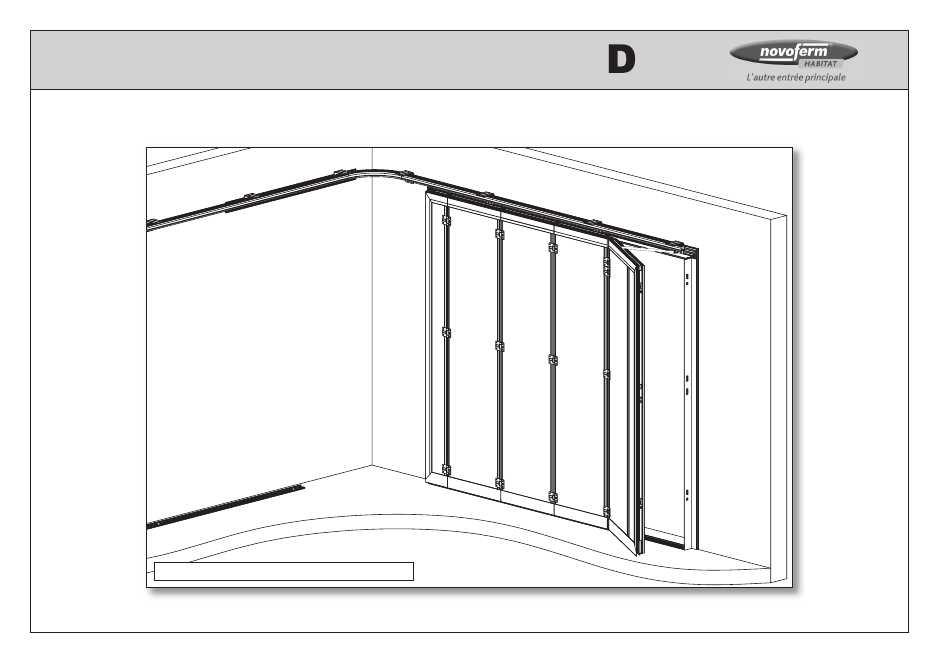

POSE REFOULEMENT À DROITE, VUE EXTÉRIEURE
FT751 105 D - FABRICATION SEMAINE 44 - 2010
• POSE REFOULEMENT À GAUCHE, VUE EXTÉRIEURE : TRANSPOSER LES SCHÉMAS
• POSE À REFOULEMENT DROIT : VOIR VUE D'ENSEMBLE, FIGURE N°14
FT 751 105 D
Notice de montage et d'entretien NovoSide
1/20

Publicité

Table des Matières
loading

Manuels Connexes pour Novoferm NOVOSIDE

Sommaire des Matières pour Novoferm NOVOSIDE

  • Page 1 FT751 105 D - FABRICATION SEMAINE 44 - 2010 • POSE REFOULEMENT À GAUCHE, VUE EXTÉRIEURE : TRANSPOSER LES SCHÉMAS • POSE À REFOULEMENT DROIT : VOIR VUE D’ENSEMBLE, FIGURE N°14 FT 751 105 D Notice de montage et d'entretien NovoSide 1/20...

  • Page 2: Contrôle Préalable Du Chantier Avant La Pose

    Contrôle préalable du chantier avant la pose IMPORTANT : Prévoir un cadre bois si nécessaire (70 mm de large mini) ou utiliser les cales de réglages pour la fixation de l’huisserie. FT 751 105 D Notice de montage et d'entretien NovoSide 2/20...

  • Page 3: Outillage Et Accessoires

    ACCESSOIRES DE FIXATION ET DE POSE (FOURNIS) • Fixation pour l’ensemble de la porte et des rails • Réglage de la pose sur le chantier (à utiliser si nécessaire) FT 751 105 D Notice de montage et d'entretien NovoSide 3/20...

  • Page 4: Assemblage Et Pose De L'huisserie

    • Positionner les équerres au plus près des fixations de maçonnerie. Coupe A-A • Positionner le montant d’huisserie coté refoulement. E = Ecoinçon de commande* Indiqué sur le bon de livraison. FT 751 105 D Notice de montage et d'entretien NovoSide 4/20...
  • Page 5 OUTILS Assemblage et pose de l’huisserie • Vérifier l’aplomb de la traverse haute et caler si nécessaire. FT 751 105 D Notice de montage et d'entretien NovoSide 5/20...
  • Page 6 • Aligner la traverse de refoulement au même niveau que la traverse de baie. • Présenter le cintre pour pré-positionner les équerres de rails avant fixation de la traverse. FT 751 105 D Notice de montage et d'entretien NovoSide 6/20...

  • Page 7: Mise En Position Des Équerres De Rails Hauts

    • Tracer un niveau “0” correspondant au dessus des équerres 4a A 4a B • Mesurer les 4 côtes “X” et retenir la plus faible en référence (point du sol le plus “haut”) FT 751 105 D Notice de montage et d'entretien NovoSide 7/20...
  • Page 8 OUTILS Mise en position des équerres de rails hauts 4b A • “H” = Hauteur de commande + 100 mm FT 751 105 D Notice de montage et d'entretien NovoSide 8/20...
  • Page 9 équerres de rails, à l’aide d’un niveau ou d’un laser. Amener le haut des équerres à la côte “H”. 4c C • Point le plus “haut” du sol FT 751 105 D Notice de montage et d'entretien NovoSide 9/20...

  • Page 10: Mise En Place Du Seuil De Baie

    “Y” en calant si nécessaire Joint silicone • Y = H - 16 mm (exemple : 2100 mm - 16 mm) FT 751 105 D Notice de montage et d'entretien NovoSide 10/20...

  • Page 11: Mise En Place Des Rails Hauts

    ASTUCE : Si la cote de 44 mm est respectée, l’équerre se retrouve affleure du rail. • Positionner l’ensemble du rail de guidage en respectant les cotes du schéma. FT 751 105 D Notice de montage et d'entretien NovoSide 11/20...

  • Page 12: Côté Refoulement

    Panneau n°2 • Vérifier le serrage des écrous avant montage. • Equiper les charnières métalliques, coté portillon, • Aligner l’axe du chariot à avec les cales plastiques. l’axe des charnières. FT 751 105 D Notice de montage et d'entretien NovoSide 12/20...

  • Page 13: Vérification Du Positionnement Du Seuil De Baie

    Ajuster la position en 4 mm hauteur de la barre de seuil, mini si besoin. FT 751 105 D Notice de montage et d'entretien NovoSide 13/20...

  • Page 14: Equipement Panneaux Intermédiaires

    Equipement panneaux intermédiaires Panneaux intermédiaires n° … P3 P4 P5 P6 P7 • Vérifier le serrage des écrous avant montage. • Aligner l’axe du chariot à l’axe des charnières. FT 751 105 D Notice de montage et d'entretien NovoSide 14/20...

  • Page 15: Montage Panneaux Intermédiaires

    OUTILS Montage panneaux intermédiaires FT 751 105 D Notice de montage et d'entretien NovoSide 15/20...
  • Page 16 11 A 11 F • Visser les • Régler la hauteur charnières de l’anti-dégondage, métalliques, en fonction de la avec les cales serrure. plastiques. FT 751 105 D Notice de montage et d'entretien NovoSide 16/20...

  • Page 17: Equipement Panneau Final

    Vous devez impérativement fonction du cintre. modifier ce réglage, suivant l’écoinçon côté refoulement. 12 H Translation du support, si besoin Vue du dessous : côté baie FT 751 105 D Notice de montage et d'entretien NovoSide 17/20...

  • Page 18: Mise En Place Du Seuil De Refoulement

    • Monter le cylindre. ce qu’elles n’empêchent pas • Monter le bloqueur de portillon. l’ouverture du portillon et le • Monter la butée de refoulement. déplacement des panneaux dans le cintre. FT 751 105 D Notice de montage et d'entretien NovoSide 18/20...
  • Page 19 Pour portes manuelles uniquement. 14 B • Amener la porte en position fermée. • Appuyer sur le calle porte (posé en usine), tracer la position et percer Ø 10 mm. FT 751 105 D Notice de montage et d'entretien NovoSide 19/20...
  • Page 20 • Conserver la cote de 44 mm dans les rails de baie et de refoulement. • Respecter 1000 mm entre le seuil de baie et le seuil de refoulement. FT 751 105 D Notice de montage et d'entretien NovoSide 20/20...
