EXEMPLE : cellule émettrice mal réglée
Position du faisceau lumineux trop bas : agir sur les 2 vis de réglage basses FIG 2 en les vissant d'un ¼
de tour, (dévisser les vis hautes si nécessaire).
Cellule pile coté moteur
Ouvrir la porte de la
pile coté moteur et agir sur les 4 écrous
PANNES
Dès qu'un problème survient au niveau des cellules ou de leurs branchements, celui-ci sera signalé par une
LED rouge sur la plaque de fonction située sur la pile moteur.
Si une des LED sur l'ampli est éteinte, vérifier l'alimentation de ceux-ci.
Si une des LED sur la plaque de fonction est allumée et une LED de l'ampli est éteinte, vérifier :
Si les cellules émettrices ou réceptrices sont sales ou embuées
1)
L'alignement des cellules
2)
Les connections électriques
3)
Si une des LED de la plaque de fonction est allumée et que les LED de l'ampli sont allumées également,
vérifier les liaisons électriques.
MAINTENANCE
A chaque visite de maintenance, vérifier :
Le parfait alignement des cellules
1)
L'état des liaisons électriques et leurs connexions
2)
Le bon fonctionnement des relais
3)
Nettoyer à l'aide d'un chiffon sec les cellules
4)

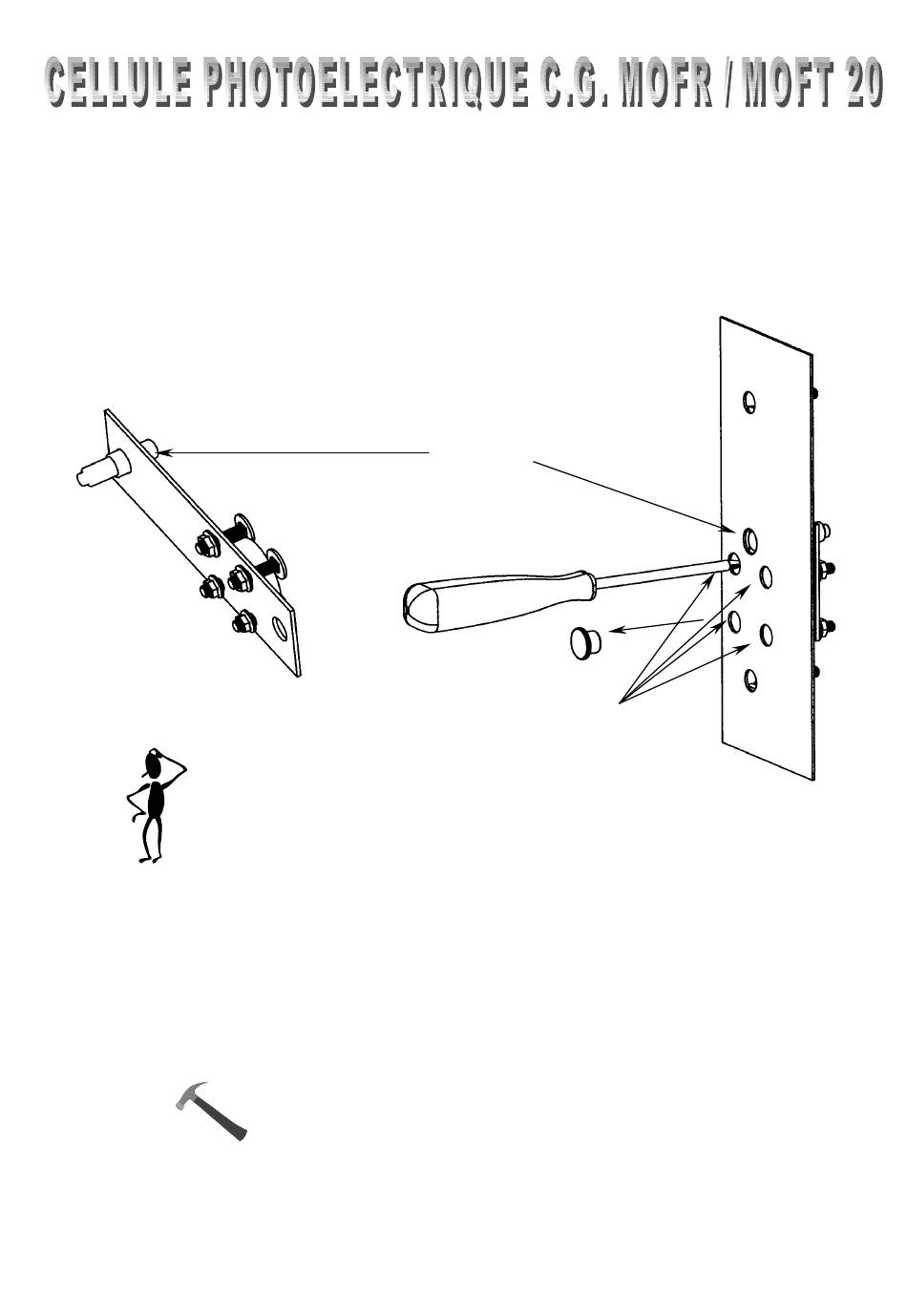

REGLAGE ET BRANCHEMENT
Enlever les 4 bouchons plastique, et
agir les vis situées en retrait de la
façade
Axe cellule
Bouchon plastique
Vis de réglages
Cellule pile coté opposé au moteur
FT 751 42 D
TRAFECO
PAGE 33
