COUPLE :
1,1 à 1,5 N•m /
10 à 13 pi-lbs
GE35391-C
Figure 4. Assemblage de module de surveillance intégrale type TM600 fixé sur un détendeur primaire série CS400
N°
Description
26
Orifice de module de surveillance intégrale
Corps de capacité moyenne
Corps de haute moyenne
27*
Joint torique d'orifice de module de surveillance intégrale
Corps de capacité moyenne
Corps de haute moyenne
36
Assemblage d'orifice équilibré
Assemblage d'orifice équilibré interne
25 mm / 1 po
Assemblage d'orifice équilibré externe,
25 mm / 1 po
36A
Tige
36B
Bague de maintien de ressort supérieur
*Pièces de rechange recommandées.

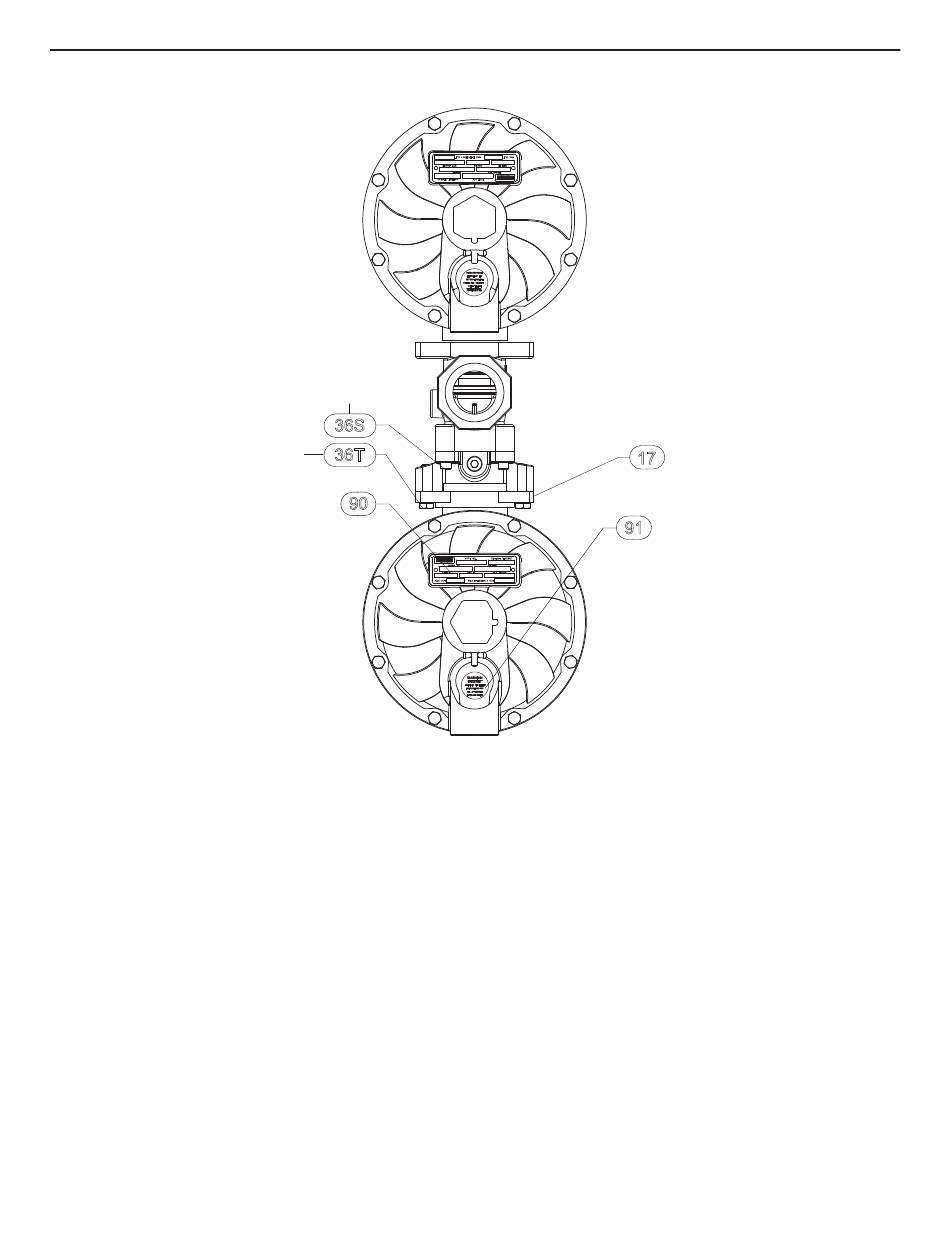

RÉFÉRENCE DE MONTAGE DE LA SÉRIE CS400
COUPLE :
6,2 à 7,3 N•m
55 à 65 po-lbs
36S
36T
90
ASSEMBLAGE DU TRUE-MONITOR
Référence
GE30003X012
GE30327X012
10A3802X022
GE32723X012
GE33118X012
GE34989X012
GE27727X012
GE27013X012
17
91
TM
N°
Description
36C
Ressort
36D
Vis de retenue
36E* Membrane, nitrile (NBR), nylon (PA)
36F
Boîtier, aluminium
36G
Bague de maintien de membrane supérieure
36H
Bague de maintien de membrane intermédiaire
36I*
Disque, laiton/nitrile (NBR)
36J
Bague de maintien de disque
36K* Tige/joint torique supérieur
36N* Joint torique bague de maintien
supérieure/boîtier, nitrile (NBR)
36O* Joint torique corps inférieur/boîtier, nitrile (NBR)
36P* Joint torique corps supérieur/boîtier, nitrile (NBR)
36Q* Joint torique support de disque/boîtier, nitrile (NBR)
Type TM600
Référence
GE32715X012
GE27726X012
GE30441X012
GE29110X012
GE29122X012
GE27087X012
GE32951X012
GE27089X012
GE32716X012
GE45216X012
GE32717X012
GE32718X012
GE32719X012
13
