Section 2 : Réglages
Mise de niveau du plateau de coupe central

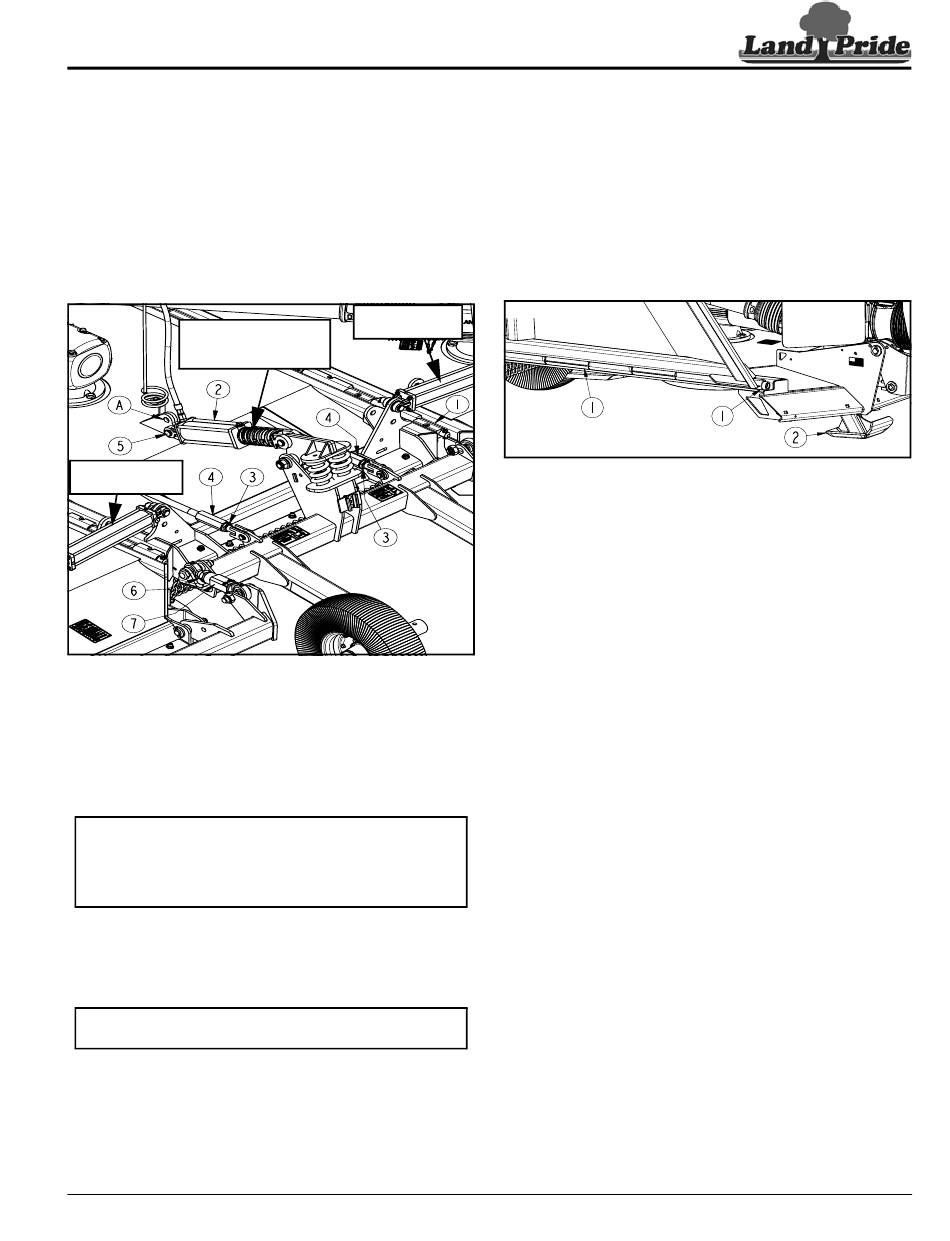

Consulter la Figure 2-2 et la Figure 2-3 à la page 27 :
1.
Lorsque la débroussailleuse est raccordée à un tracteur,
débrayer la prise de force et stationner sur une surface de
niveau solide. Régler le sélecteur de vitesses du tracteur en
mode de stationnement et engager le frein de stationnement.
2.
En se servant du levage hydraulique, régler la hauteur du
plateau de coupe central de manière à ce que les patins
avant (n
o
2) soient 5 à 7,6 cm (2 à 3 po) au-dessus du sol.
3.
Attendre que les lames soient entièrement immobiles avant
de plier les ailes en position de transport.
70473
Entretoises de
commande de course
Vérin articulé
Tiges de nivellement du plateau de coupe central
(phares retirés par souci de clarté)
Figure 2-3
4.
Couper le moteur du tracteur et retirer la clé de contact avant
de descendre du tracteur.
5.
Fixer les ailes en position relevée à l'aide des goupilles de
transport. Se référer à la rubrique « Goupilles de
transport » à la page 32 pour les instructions.
IMPORTANT : Consulter la Figure 2-3. Dévisser les écrous
de raccord (n
o
4) rallongera les tiges de nivellement et abais-
sera la partie avant de la débroussailleuse. Pour raccourcir
les tiges de nivellement et relever la partie avant de la
débroussailleuse, serrer les écrous de raccord (n
6.
Des charnières monopièces (n
côtés du plateau de coupe central. Mesurer la distance entre la
partie inférieure des charnières et le sol à l'avant et à l'arrière.
Elles doivent être à une distance égale du sol à l'arrière et à
2,54 cm (1 po) plus près du sol à l'avant qu'à l'arrière.
REMARQUE : La mesure de 2,54 cm (1 po) peut être aug-
mentée ou diminuée en fonction des conditions de coupe.
Si les charnières monopièces sont trop hautes
à l'avant :
a. Desserrer les contre-écrous (n
b. Desserrer les écrous de raccord (n
pour allonger la longueur des tiges de nivellement
jusqu'à ce que les charnières (n
2,54 cm (1 po) en avant par rapport à l'arrière.
19 septembre 2018
Table des matières
Vérin articulé
o
4).
o
1) se trouvent sur les deux
o
3).
o
4) d'une valeur égale
o
1) soient inclinées de
Si les charnières monopièces sont trop basses
à l'avant :
a. Desserrer les contre-écrous (n
b. Serrer les écrous de raccord (n
pour rétrécir la longueur des tiges de nivellement jusqu'à
ce que les charnières (n
(1 po) en avant par rapport à l'arrière.
7.
S'assurer que les deux côtés sont à une distance égale du
sol aux charnières monopièces et que les tiges de nivelle-
ment de gauche et de droite ont une tension égale. Resser-
rer les contre-écrous (n
70472
Position du patin avant (garde-chaînes retirés par souci de clarté)
Mise de niveau des plateaux de coupe latéraux
Consulter la Figure 2-3 :
Chaque section de l'aile devra être ajustée si le dessus de l'aile
n'est pas au même niveau que le dessus du plateau de coupe
central lorsque les ailes sont dépliées.
1.
Faire démarrer le tracteur et abaisser les ailes. Se référer à
la rubrique « Configuration sur le terrain » à la page 33
pour obtenir des instructions détaillées sur la façon d'abais-
ser les ailes.
2.
Avancer la débroussailleuse tout droit sur 1,8 à 3 m
(6 à 10 pi) afin de permettre aux roues des ailes extérieures
de s'aligner correctement.
3.
Vérifier les dessus des ailes avec un niveau pour s'assurer
qu'elles sont au même niveau que le dessus du plateau de
coupe central. Si le bord extérieur du dessus d'une des ailes
est plus haut ou plus bas que le plateau de coupe central,
cette aile doit être mise de niveau de la façon suivante :
a. Si le bord de l'aile extérieur est plus haut que le pla-
teau de coupe central, desserrer le contre-écrou (n
serrer le tendeur (n
réduire afin d'abaisser le bord extérieur de l'aile jusqu'à
ce que l'aile soit au niveau du plateau de coupe central.
Une fois l'aile mise de niveau, serrer le contre-écrou
(n
o
6) au couple approprié.
b. Si le bord de l'aile extérieur est plus bas que le pla-
teau de coupe central, desserrer le contre-écrou (n
desserrer le tendeur (n
le bord extérieur de l'aile jusqu'à ce que l'aile soit au
niveau du plateau de coupe central. Une fois l'aile
mise de niveau, serrer le contre-écrou (n
approprié.
Débroussailleuses rotatives RC(M)3712 et RCG(M)3712 334-203M-FRC
o
3) de plusieurs tours.
o
4) d'une valeur égale
o
1) soient inclinées de 2,54 cm
o
3).
Figure 2-2
o
7) dans le sens horaire pour le
o
7) pour l'allonger afin d'abaisser
o
6) au couple
o
6) et
o
6) et
27
