Section 1 : Montage et configuration
70510
Purge du système hydraulique
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Ne jamais retirer ou installer un vérin latéral articulé lorsque la tige de
vérin est rétractée et l'aile relevée. L'aile est instable sans son vérin
articulé et peut tomber brusquement. En outre, l'air emprisonné dans
un vérin neuf ou réparé fera chuter l'aile brusquement lorsque celle-ci
est abaissée. Ces situations peuvent rendre la débroussailleuse inutili-
sable et causer des blessures corporelles graves ou la mort.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
S'assurer que les plateaux de coupe central et latéraux sont abaissés
jusqu'au sol et que toute la pression hydraulique est relâchée avant de
déconnecter toute conduite ou tout raccord hydraulique pour purger le
système hydraulique.
Vérin articulé latéral

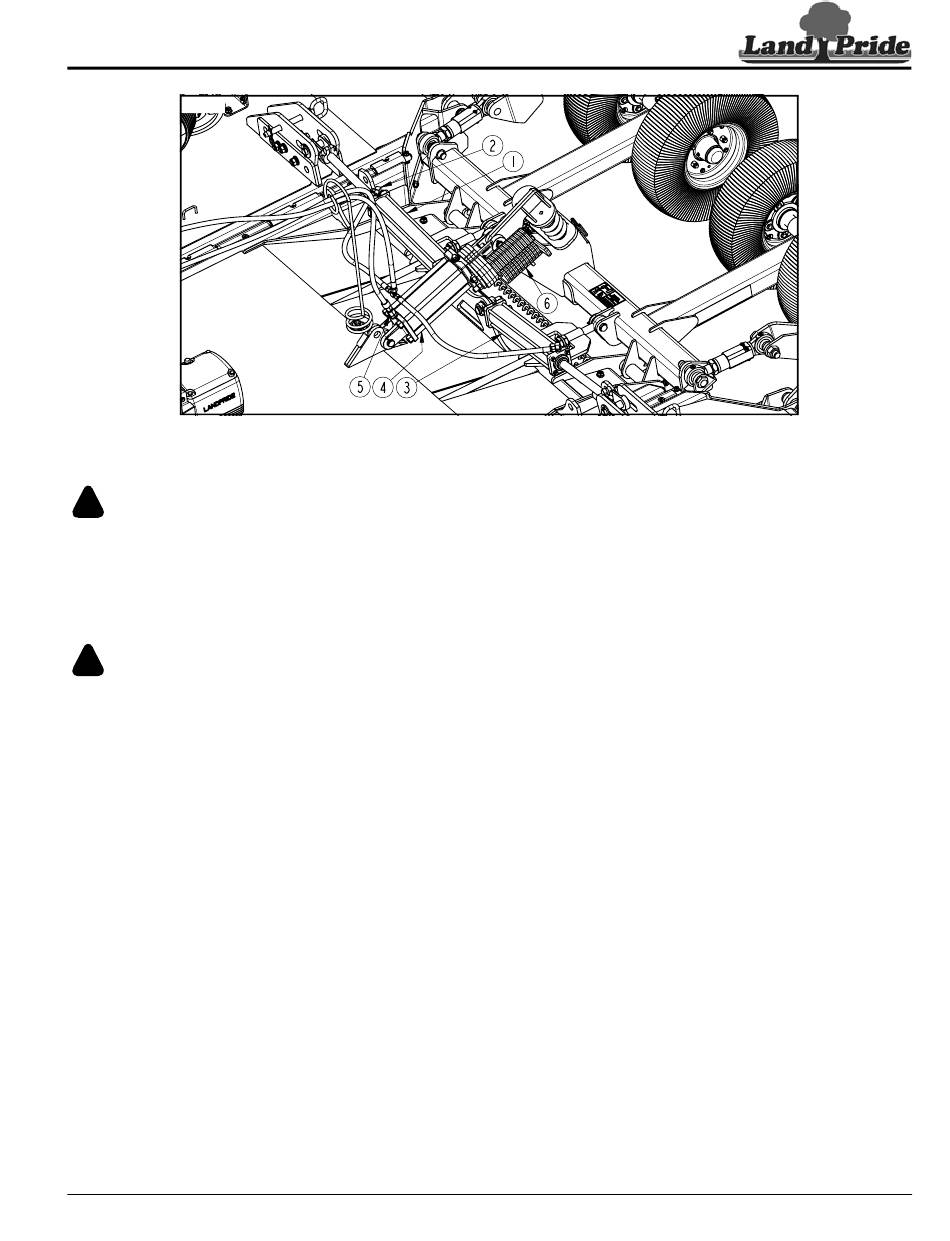

Consulter la Figure 1-26 :
1.
Abaisser le plateau de coupe central jusqu'à ce qu'il repose
sur les entretoises de commande de course permutables
o
(n
6) sur le vérin hydraulique (n
2.
Abaisser les plateaux de coupe latéraux jusqu'à ce qu'ils
reposent sur le sol.
3.
Arrêter le tracteur correctement avant d'en descendre
en se référant à la rubrique « Procédure d'arrêt du
tracteur » à la page 15. À présent, déplacer les leviers de
commande du tracteur en mouvement d'aller-retour pour
relâcher toute la pression hydraulique.
4.
Desserrer légèrement le raccord du tuyau hydraulique (n
sur le vérin latéral droit (n
5.
Redémarrer le tracteur et activer lentement le levier de com-
mande du tracteur pour rétracter le vérin latéral (n
purger l'air emprisonné dans le système hydraulique.
6.
Une fois que l'air a été évacué du système hydraulique, arrê-
ter correctement le tracteur une fois de plus.
7 .
Serrer le raccord du tuyau (n
8.
Répéter les étapes 4 à 7 pour purger le vérin latéral gauche
o
(n
3).
8 octobre 2020
Table des matières
Purge des vérins des plateaux de coupe latéral et central
o
4).
o
1) afin de laisser l'air s'échapper.
o
1) et pour
o
2) sur le vérin latéral droit (n
Figure 1-26
Vérin de levage du plateau de coupe
Consulter la Figure 1-26 :
1.
Placer toutes les entretoises permutables de commande de
course hydraulique (n
le plateau de coupe central inférieur.
2.
Arrêter le tracteur correctement avant d'en descendre en se
référant à la rubrique « Procédure d'arrêt du
tracteur » à la page 15. À présent, déplacer les leviers de
commande du tracteur en mouvement d'aller-retour pour
relâcher toute la pression hydraulique.
3.
Desserrer légèrement le raccord du tuyau hydraulique
(n
o
5) sur le vérin de levage du plateau de coupe (n
de laisser l'air s'échapper.
4.
Redémarrer le tracteur et activer lentement le dispositif
de levage de commande du tracteur pour déployer le vérin
de levage (n
o
4) et pour purger l'air emprisonné dans le
système hydraulique.
5.
À présent, couper à nouveau le moteur du tracteur
correctement.
6.
Serrer le raccord du tuyau (n
o
(n
4).
o
2)
o
1).
Débroussailleuses rotatives RC(M)4715 et RCG(M)4715 334-113M-FRC
