Section 5 : Entretien et lubrification
Connecteur/jauge
Repère de niveau plein
Ne pas remplir
excessivement.
Extrémité du tracteur
REMARQUE : Utiliser une pompe aspirante ou à siphon pour
vidanger l'huile des boîtes de transmission en l'absence d'un
bouchon de vidange d'huile.
REMARQUE : Utiliser une pompe aspirante ou à siphon pour
vidanger l'huile des boîtes de transmission en l'absence d'un
bouchon de vidange d'huile.
42
Tondeuse de finition universelle AFM3011 315-783M-FRC
Table des matières

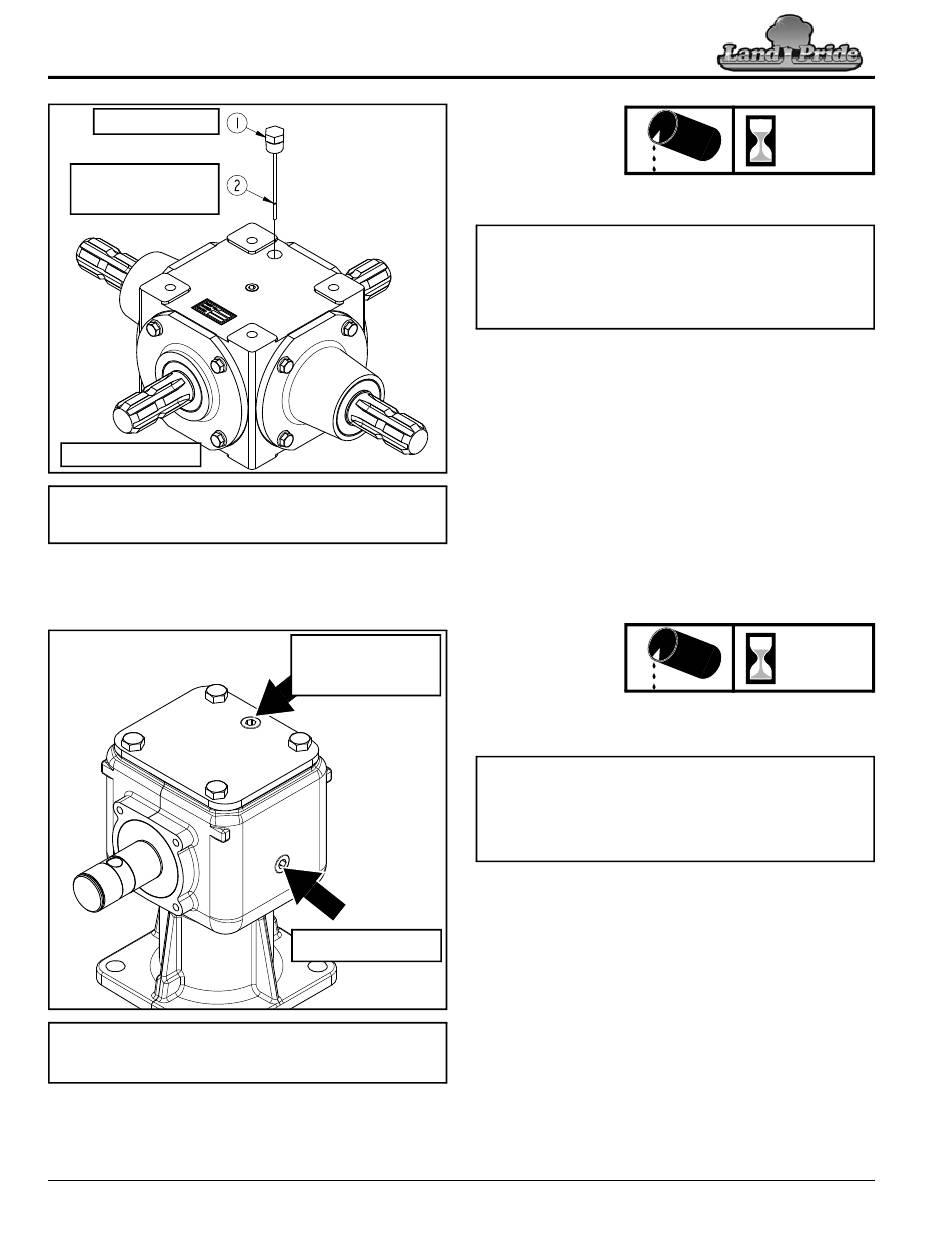

Boîte de transmission à quatre positions
IMPORTANT : Ne pas remplir d'un volume d'huile
excessif! L'appareil doit être de niveau lors de la vérification
de l'huile. L'huile prend de l'expansion une fois chaude; par
conséquent, toujours vérifier le niveau d'huile à froid. Apporter
la boîte de transmission chez un concessionnaire Land Pride
en cas de réparation nécessaire.
Dévisser le bouchon/jauge (n
visser celle-ci sans la serrer. Dévisser la jauge et vérifier le
niveau d'huile sur celle-ci. Si l'huile se trouve proche ou en bas
de la partie inférieure de la jauge, ajouter le lubrifiant pour engre-
nages recommandé dans l'orifice de la jauge jusqu'à ce que
l'huile atteigne la marque supérieure (n
le bouchon/la jauge.
Type de lubrification : Lubrifiant pour engrenages EP 80-90W
Quantité : Remplir jusqu'à ce que l'huile atteigne la marque supé-
rieure (n
Bouchon de
remplissage d'huile
Ne pas remplir
excessivement.
Boîte de transmission du plateau de coupe
de la tondeuse
IMPORTANT : Ne pas remplir d'un volume d'huile
excessif! L'appareil doit être de niveau lors de la vérification
de l'huile. L'huile prend de l'expansion une fois chaude; par
conséquent, toujours vérifier le niveau d'huile à froid. Apporter
la boîte de transmission chez un concessionnaire Land Pride
en cas de réparation nécessaire.
Retirer le bouchon de niveau d'huile latéral. Si le niveau d'huile
se trouve en dessous du fond du trou du bouchon, ajouter le
lubrifiant pour engrenages recommandé dans le trou supérieur
de la jauge jusqu'à ce que l'huile s'écoule du trou du bouchon de
Bouchon de niveau
niveau d'huile. Réinstaller et serrer le bouchon de niveau d'huile
d'huile
(n
Type de lubrification : Lubrifiant pour engrenages 80-90W EP
Quantité : Remplir jusqu'à ce que l'huile commence à s'écouler
hors du trou du bouchon de niveau d'huile dans la boîte de trans-
mission. Ne pas remplir excessivement.
o
o
2). Ne pas remplir excessivement.
o
2) et la jauge avec mise à l'air libre (n
Au
besoin
1). Essuyer l'huile de la jauge et
o
2). Réinstaller et serrer
Au
besoin
o
1).
