Connexion d un câble StackWise-480

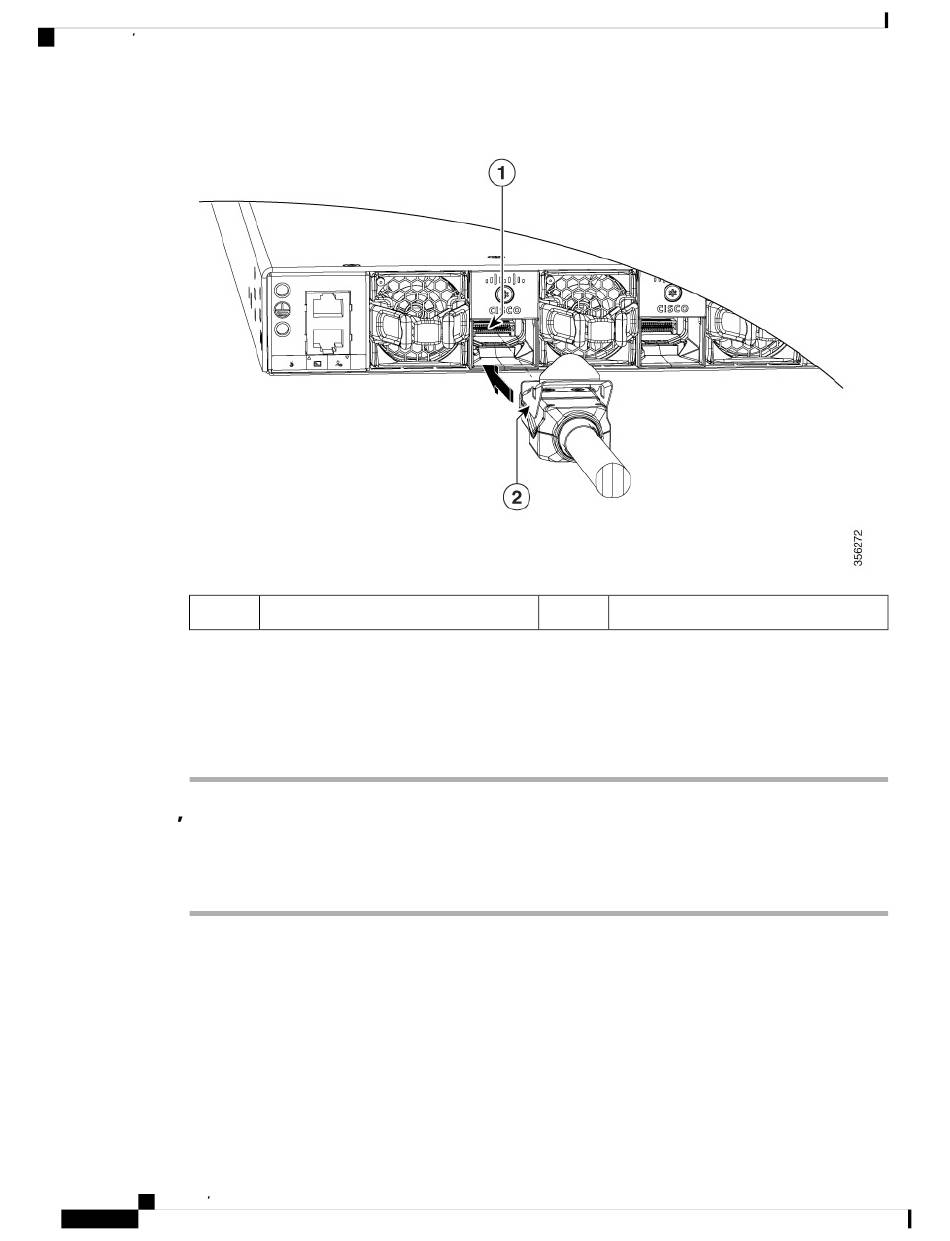

Illustration 28 : Connexion du câble StackWise à un port StackWise
1
Pour retirer un adaptateur StackWise-320 du connecteur, assurez-vous d'appuyer sur le loquet du ressort pour
le déverrouiller du logement.
Brancher et débrancher le câble StackWise peut réduire sa durée de vie utile. Ne retirez et n'insérez ce câble
qu'en cas de stricte nécessité (le produit est conçu pour supporter 200 branchements et débranchements).
Étape 5
Raccordez l'autre extrémité du câble au port Stackwise se trouvant sur l'autre commutateur.
Connexion d un câble StackWise-480
Procédure
Étape 1
Retirez les pare-poussières des câbles et des ports StackWise et mettez-les de côté en vue d'une utilisation
ultérieure.
Étape 2 Branchez le câble sur le port de StackWise situé sur le panneau arrière du commutateur. Alignez le connecteur
et branchez le câble StackWise sur le port StackWise situé sur le panneau arrière du commutateur, puis serrez
les vis à la main (sens horaire). Assurez-vous que le logo Cisco est sur la partie supérieure du connecteur,
comme indiqué dans la figure.
Guide d installation du matériel des commutateurs de la gamme Cisco Catalyst 9300
48
Adaptateur StackWise-320
Installation d'un commutateur
2 Superposition des câbles
