Présentation du produit
Port USB de type A
fourni. La connexion de port de console USB utilise un USB de type A à un câble mini de type B à cinq broches.
Le débit de l'interface de la console USB est égal à celui de l'interface de la console RJ-45.
Si vous utilisez le port de console mini USB de type B, le pilote périphérique USB Windows de Cisco doit
être installé sur n'importe quel ordinateur connecté au port de console (pour l'exécution avec Microsoft
Windows). Mac OS X ou Linux ne nécessitent pas de pilotes particuliers.
Le connecteur mini de type B à quatre broches ressemble aux connecteurs mini de type B à cinq broches. Ils
ne sont pas compatibles. Utilisez uniquement le mini de type B à cinq broches.

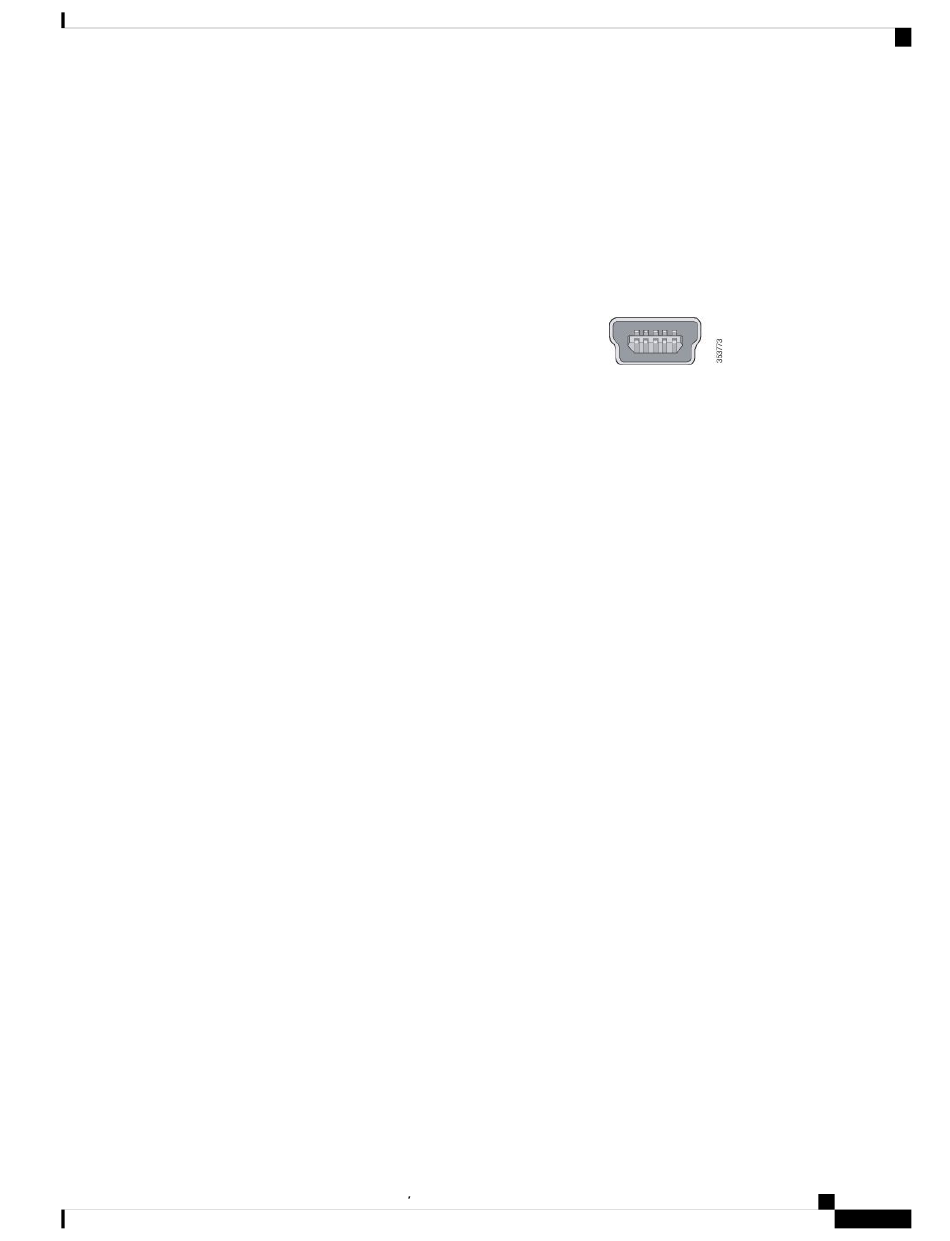

Illustration 5 : Port mini USB de type B
Cette figure illustre un port mini USB de type B à 5 broches.
Grâce au pilote périphérique USB Windows de Cisco, vous pouvez connecter et déconnecter le câble USB
du port de console sans interrompre les opérations du programme HyperTerminal de Windows.
Les sorties de la console sont actives autant sur le RJ-45 que sur les connecteurs de console USB, mais l'entrée
de console est active sur un seul des connecteurs de console en même temps. La console USB prime sur la
console RJ-45. Lorsqu'un câble est branché sur le port de console USB, le port de console RJ-45 devient
inactif. À l'inverse, lorsque le câble USB est débranché du port de console USB, le port RJ-45 devient actif.
Vous pouvez utiliser l'interface de ligne de commande (CLI) pour configurer un calendrier d'inactivité qui
réactive la console RJ-45 si la console USB a été activée et qu'aucune activité d'entrée ne s'est produite sur
la console USB pendant un certain temps.
Lorsque la console USB se désactive en raison de l'inactivité, vous ne pouvez pas utiliser la CLI pour la
réactiver. Débranchez et rebranchez le câble USB pour réactiver la console USB. Pour des amples
renseignements sur la configuration de l'interface de la console USB à partir de l'interface de commande de
lignes (CLI), consultez le guide de configuration logicielle.
Port USB de type A
Le port USB de type A permet d'accéder aux appareils externes flash USB (aussi connu sous le nom de clé
USB).
Le port prend en charge les lecteurs Flash USB de Cisco offrant des capacités de 128 Mo à 8 Go (les
périphériques USB présentant des densités de ports de 128 Mo, de 256 Mo, de 1 Go, de 4 Go et de 8 Go sont
pris en charge). Si le commutateur est combiné à l'empilage, vous pouvez mettre à niveau d'autres commutateurs
dans la pile en insérant une clé USB dans un commutateur de la pile. Le logiciel Cisco IOS fournit l'accès du
système de fichiers standard à l'appareil flash : il peut lire, écrire, effacer et copier du texte, de même que
formater l'appareil flash à l'aide d'un système de fichier FAT.
Il vous permet d'automatiquement mettre à niveau le flash interne avec la configuration et l'image du lecteur
USB pour faire une récupération de secours du commutateur à l'aide de la mise à niveau automatique USB.
Cette fonctionnalité examine le flash interne pour chercher une configuration et une image de démarrage (et
dans le cas où la configuration ou l'image n'est pas accessible), puis vérifie le lecteur USB pour chercher des
configurations et des images de démarrage. Si la configuration et l'image de démarrage sont accessibles, elles
sont copiées au flash aux fins de redémarrage.
Guide d installation du matériel des commutateurs de la gamme Cisco Catalyst 9300
9
