Configurations de câblage StackPower
• Une pile d'alimentation de commutateur peut comprendre un maximum de quatre commutateurs dans
• Taille du commutateur et de tout module d'alimentation facultatif. Le module d'alimentation de 1100 W
• Longueur du câble. Selon vos configurations, vous pourriez avoir besoin de câbles de tailles différentes.
• Pour les piles de commutateurs montées sur bâti appartenant à une pile de données ainsi qu'à une pile
Configurations de câblage StackPower
Cette section décrit les configurations de câblage recommandées pour un empilage StackPower. Il existe
deux types de câbles StackPower.
Le câble dans la figure connecte un commutateur à un autre commutateur dans une pile d'alimentation ou
avec un XPS. Les câbles StackPower ont des bandes de couleur sur leurs extrémités :
• L'extrémité du câble présentant la bande verte peut se connecter uniquement à un commutateur.
• L'extrémité du câble présentant la bande jaune peut se connecter à un commutateur ou à un XPS.
Le câble est offert dans deux longueurs.
Référence
CAB-SPWR-30CM
CAB-SPWR-150CM

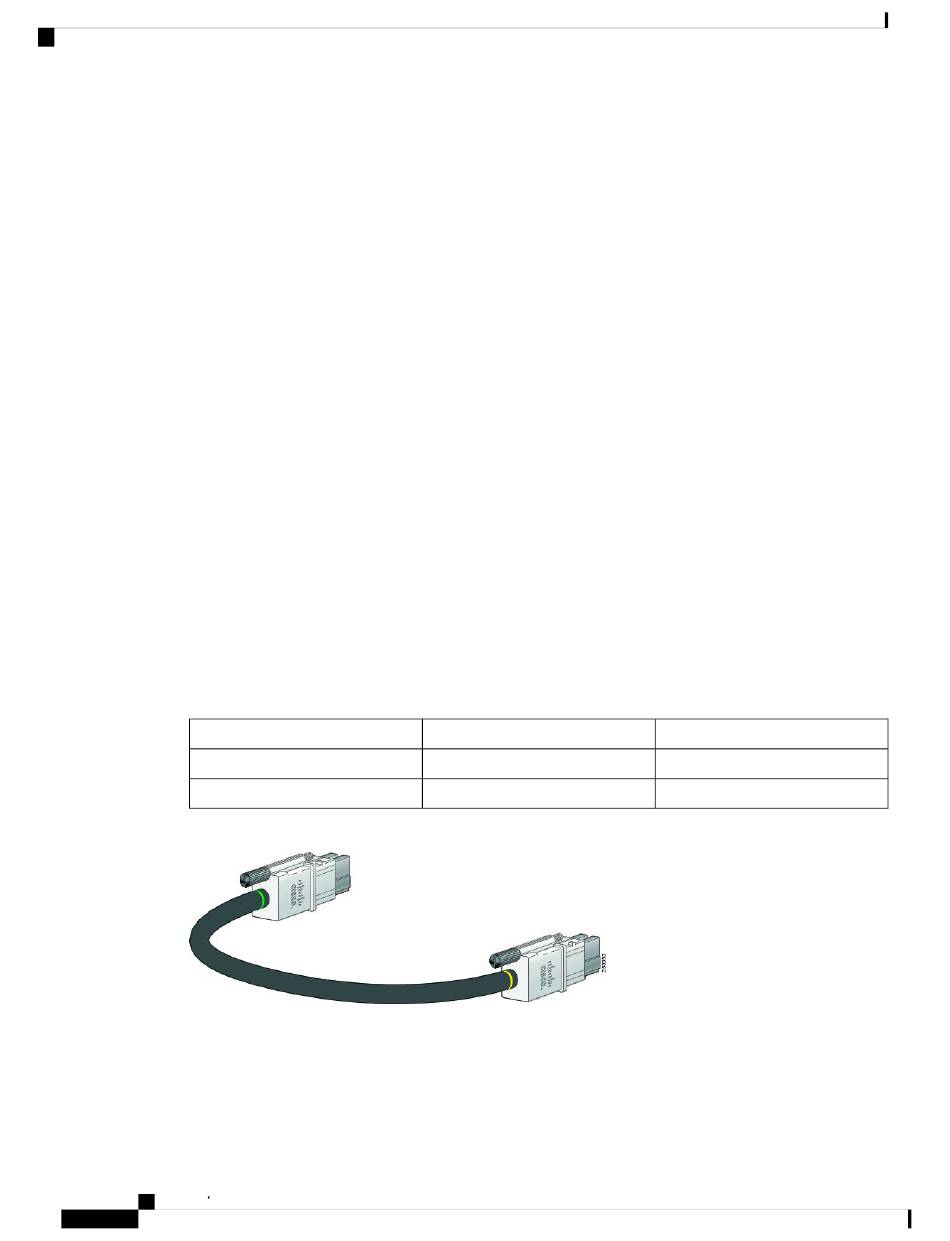

Illustration 18 : Câble StackPower pour une utilisation avec Commutateurs de la gamme Cisco Catalyst 9300
Cette figure présente une configuration en anneau, obtenue en utilisant chacun des deux câbles StackPower
fournis de 0,3 mètre et un câble de 1,5 mètre. Dans les exemples qui suivent, les commutateurs sont empilés
dans un bâti vertical ou sur une table.
Guide d installation du matériel des commutateurs de la gamme Cisco Catalyst 9300
36
une topologie en anneau et ou huit commutateurs dans une topologie en étoile.
est plus long de 1,5 po (3,81 cm) que les autres modules; avec une pince de retenue des câbles attachée,
il mesure 3 po (7,62 cm) à partir du châssis du commutateur. Empiler des commutateurs qui possèdent
les mêmes modules d'alimentation facilite le câblage des commutateurs. Pour les dimensions du
commutateur, consultez l'annexe A, « Caractéristiques techniques ».
Si vous ne précisez pas la longueur du câble StackPower dont vous avez besoin, le câble de 0,3 mètre
vous sera fourni. Au besoin, vous pouvez commander le câble de 1,5 mètre auprès de votre fournisseur
Cisco. Pour les numéros de pièce des câbles, consultez
Configurations de câblage StackPower, à la page 36
recommandées.
StackPower, consultez . Consignes d'empilage des blocs d'alimentation et des commutateurs, à la page
32
Connecteur StackPower, à la page
présente des exemples des configurations
Type de câble
Câble StackPower
Câble StackPower
Installation d'un commutateur
24. Le
Durée
0,3 mètre
1,5 mètre
