Caractéristiques des connecteurs et des câbles
Brochage du câble
Les caractéristiques de chaque port doivent correspondre aux spécifications de longueur d'onde de l'autre
extrémité du câble. Le câble ne doit pas dépasser la longueur stipulée. Les modules émetteurs-récepteurs SFP
1000BASE-T en cuivre utilisent quatre câbles à paires torsadées standards de catégorie 5 d'une longueur
maximale de 100 mètres (328 pieds).
Brochage du câble

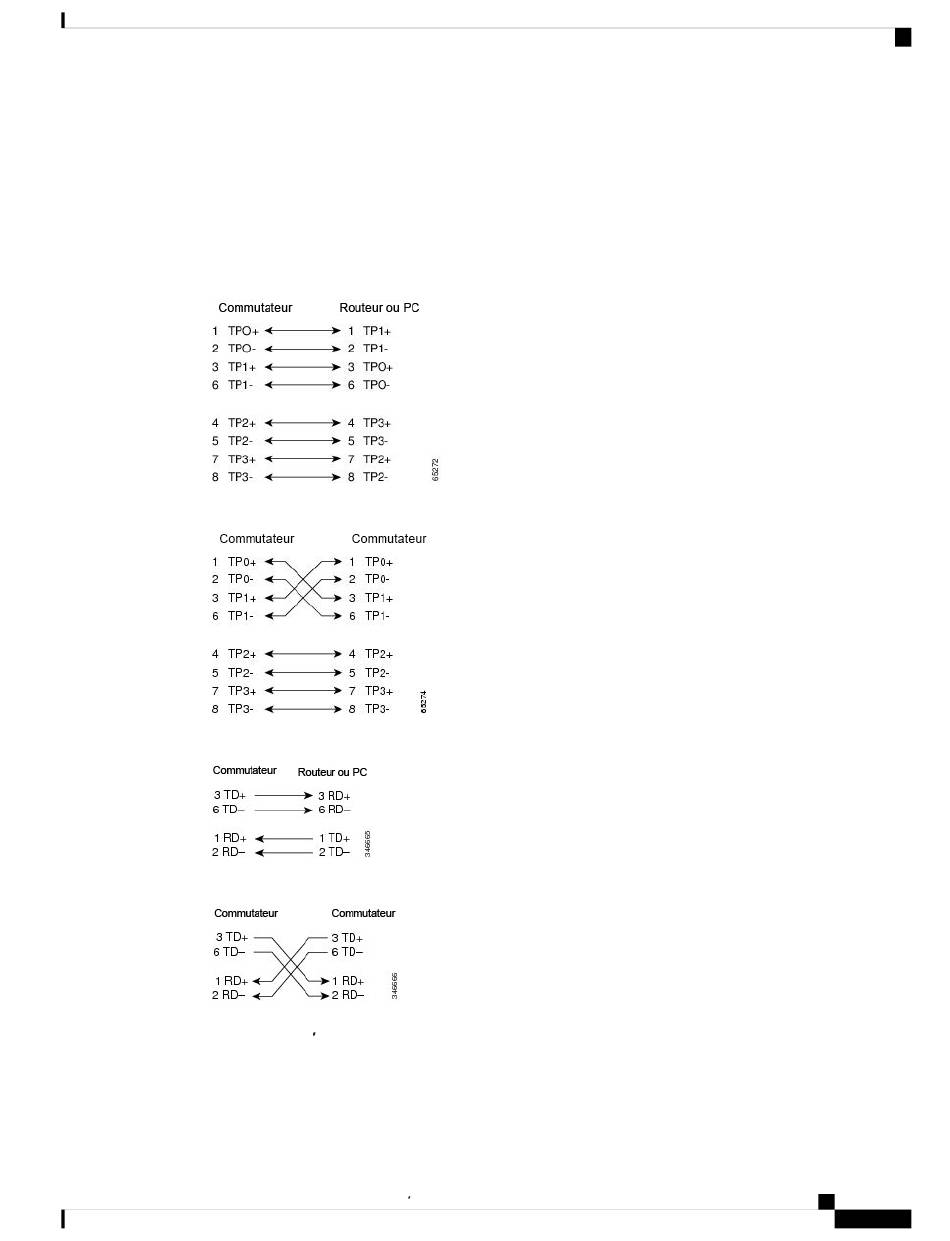

Illustration 76 : Schéma du câble droit à quatre paires torsadées
Illustration 77 : Schéma du câble semi-croisé à quatre paires torsadées
Illustration 78 : Schéma du câble droit à deux paires torsadées
Illustration 79 : Schéma du câble croisé à deux paires torsadées
Identification d un câble croisé
Pour identifier un câble croisé, comparez les deux extrémités modulaires du câble. Tenez les deux extrémités
du câble côte à côte en veillant à ce que la languette soit à l'arrière. Le câble connecté à la broche située sur
