F R A N Ç A I S

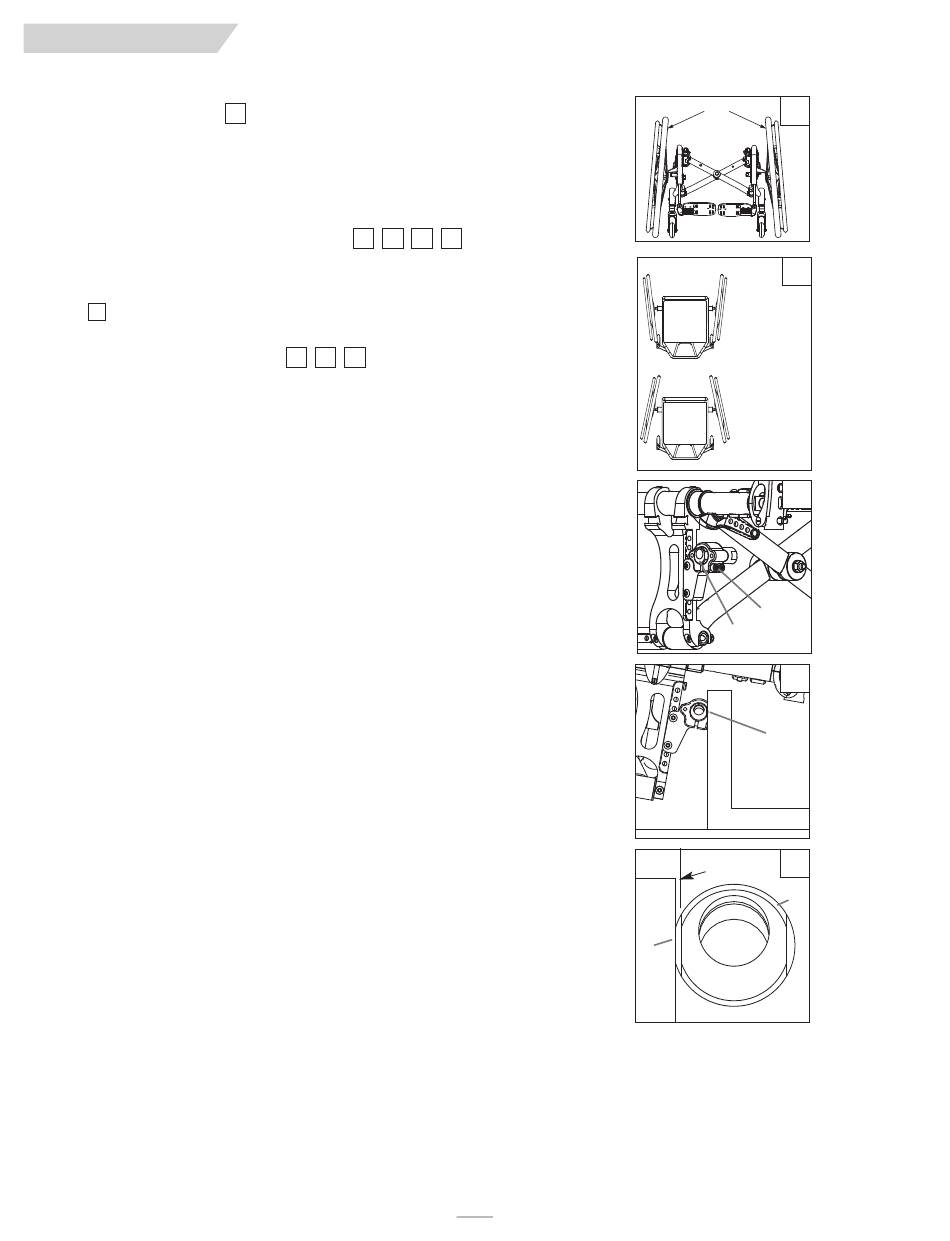

4. Carrossage de la roue
Le carrossage de la roue, illustré en tant que relation angulaire (H), offre une meilleure stabilité latérale
grâce à un empattement plus large et plus penché. Vous pouvez ainsi tourner plus rapidement et agrip-
per plus facilement le haut des mains courantes.
Le carrossage de la roue est déterminé par deux adaptateurs de carrossage disponibles auprès de votre
fournisseur agréé, à des angles de 0°, 2° et 4°
5. Réglage du pincement des roues sur zéro
REMARQUE - Les roues d'un fauteuil roulant équipées d'adaptateurs de carrossage de 0° ne peuvent pas être
pincées. Ce réglage n'est nécessaire que si vous utilisez des adaptateurs de carrossage de 2 ou 4°.
Le pincement correspond à la convergence des roues arrière du fauteuil et à leur alignement par rapport
29
au sol . Il affecte la façon de rouler du fauteuil. Vous pouvez minimiser la résistance au roulement ou
le freinage en réglant le pincement des roues sur zéro.
Réglage du pincement sur zéro
Placez le fauteuil roulant sur une table ou une surface plate. Retirez une des roues arrière et desserrez
les deux vis (A) de fixation de la pince du tube de carrossage située du même côté. Repérez les surfaces
plates à l'avant et à l'arrière des adaptateurs de carrossage (D). Placez un objet doté d'un angle à 90°
exact (telle une équerre de charpentier, etc.) sur la surface horizontale plate et contre la partie plate de
l'adaptateur de carrossage. Faites pivoter le tube de carrossage et l'adaptateur jusqu'à ce que la surface
plate de ce dernier soit parallèle au bord vertical de l'outil de mesure.
Une fois que vous aurez trouvé l'angle, resserrez les vis (A), replacez la roue arrière et fixez-la ferme-
ment. Recommencez cette procédure de l'autre côté.
Avant de resserrer les vis (A), vérifiez que le tube de carrossage est centré de gauche à droite par rap-
port à l'armature du fauteuil roulant. L'écart entre les deux côtés du fauteuil roulant doit être égal (con-
sultez la section P : écartement des roues arrière)
Appliquez un couple de serrage sur les attaches de 144 po/lb (16,3 Nm).
28
29 30
30 31 32
31 32
65
28
H
29
Orientation
vers l'intérieur
Orientation
vers l'extérieur
30
A
C
31
D
32
parallèles
C
D
