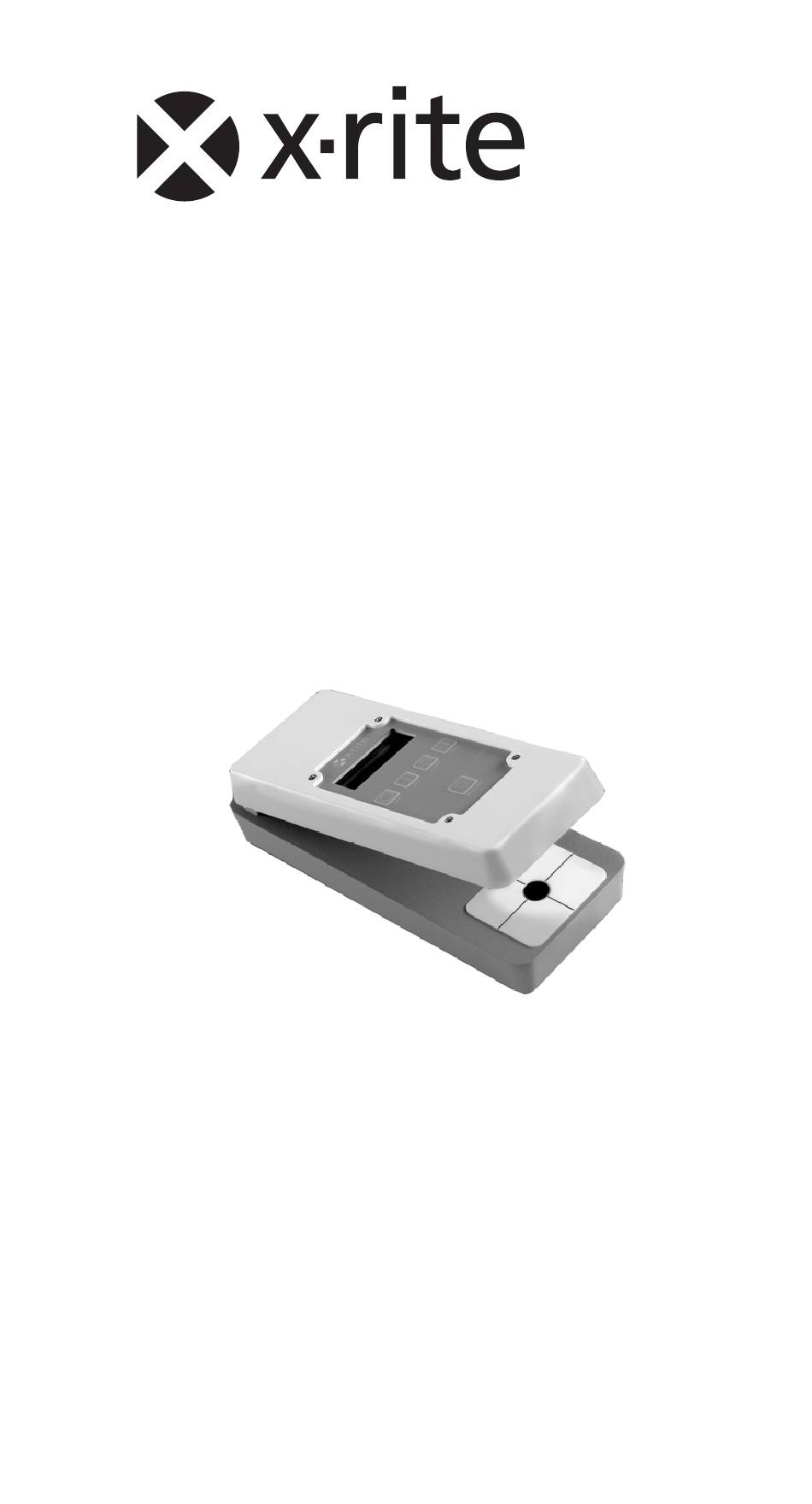

- Page 1 341C Densitomètre/Instrument de mesure du pourcentage de points Manuel de l'utilisateur...
- Page 2 X-Rite SE30-177 is used. VORSICHT: Betriebsgefahr! Bitte verwenden Sie ausschließlich das Ladegerät X-Rite SE30-177. ADVERTENCIA: No use otro cargador de las pilas que no sea la pieza X-Rite SE30-177, por el riesgo de mal funcionamiento del equipo.
- Page 3 DÉCLARATION CE Par la présente, X-Rite, Incorporated déclare que le modèle 341C est conforme aux principales exigences et autres clauses pertinentes des directives EMC 2004/108/EC, LVD 2006/95/EC et RoHS 2011/65/EU. Instructions relatives à l’élimination des déchets : veuillez déposer vos déchets d’équipements électriques et...
- Page 4 Garantie limitée X-Rite garantit ce produit contre tout vice de matériau et de fabrication pendant une période de douze (12) mois à compter de la date d'expédition de l'usine, sauf en cas de dispositions impératives stipulant une période plus longue. Au cours de la période de garantie, X-Rite assure gratuitement le remplacement ou la réparation, à...
- Page 5 L'emballage et l'envoi du produit défectueux au centre de réparation désigné par X-Rite sont à la charge du client. X-Rite prend à sa charge le renvoi du produit au client si ce dernier réside dans la même région que le centre de réparation X-Rite.
- Page 6 Copyright © 2013, X-Rite Incorporated « TOUS DROITS RÉSERVÉS » X-Rite® est une marque déposée de X-Rite, Incorporated. Tous les autres logos, noms de produits et marques mentionnés sont la propriété de leur titulaire respectif.
-
Page 7: Table Des Matières
Table des matières 1. Informations générales ......1 Description ..........1 Spécifications ........2 Déballage ..........3 2. Instructions d'utilisation ....... 4 Mise sous tension ........4 Batterie en cours de chargement ... 5 Voyant lumineux ........6 Procédure de réglage du zéro ....6 Mesure de la densité... -
Page 9: Informations Générales
1. Informations générales Description Le densitomètre à main 341C est un instrument par transmission noir et blanc fonctionnant sur batterie, dont la précision et la stabilité sont égales aux modèles fonctionnant sur secteur. De par sa taille et son ergonomie uniques, il constitue l'instrument mobile idéal à... -
Page 10: Spécifications
Spécifications Géométrie de l'instrument ANSI PH 2.19, ISO 5/2 Sensibilité du système ANSI Visuel Longueur de mesure 14 cm Plage de mesure Densité 0 – > 5,0 D Pourcentage de points 0 à 100 % (positif) Répétabilité Ouvertures de 2 et 3 mm ±... -
Page 11: Déballage
éviter tout accident. Au cas où vous devriez réexpédier l'instrument, nous vous recommandons de l'envoyer dans son carton d'origine. Si vous ne disposez plus du carton d'origine, contactez X-Rite pour demander qu'un nouvel emballage vous soit envoyé. -
Page 12: Instructions D'utilisation
En cas de panne de votre instrument, reportez- vous au tableau de dépannage situé au dos de ce manuel. Si vous ne parvenez pas à résoudre le problème, renvoyez l'instrument à X-Rite ou à un revendeur autorisé. Mise sous tension Le densitomètre est conçu pour fonctionner sur le... -
Page 13: Batterie En Cours De Chargement
Pour arrêter manuellement l'instrument, appuyez sur le bouton OFF (ARRÊT). ATTENTION : Lorsque la batterie est presque vide, une petite flèche apparaît en haut à gauche de l'écran pour indiquer qu'il est temps de recharger la batterie. Lorsque la flèche apparaît à l'écran, la lampe de mesure est désactivée. -
Page 14: Voyant Lumineux
Reliez le cordon d'alimentation amovible à l'adaptateur secteur, puis branchez-le dans une prise murale. En général, un bloc-batterie entièrement chargé fournit environ 1 000 mesures. Voyant lumineux Le voyant lumineux situé à côté de la prise d'alimentation fournit trois types d'indication sur l'état de la batterie. -
Page 15: Mesure De La Densité Absolue
d'alimentation. Le zéro reste stable (± 0,02 D) tant que l'alimentation n'est pas interrompue. Pour remettre à zéro l'instrument, procédez comme suit : Sélectionnez Densité ou Point. Retirez le film de la zone de mesure. Abaissez le bras de mesure. Appuyez sur le bouton «... -
Page 16: Mesure De Comparaison De Densités
Lorsque vous mesurez des valeurs REMARQUE : de densité supérieures à 2,50 D : • Vous devez maintenir le bouton de mesure enfoncé plus longtemps pour garantir des mesures précises. • Assurez-vous que la lumière de la tête de mesure recouvre entièrement la surface du film à... -
Page 17: Éclairage De La Table Lumineuse
Pour mesurer le pourcentage de points, procédez comme suit : Sélectionnez Pourcentage de points en appuyant sur le bouton Point (le mode Point est activé lorsque la virgule n'apparaît pas à l'écran). Réglez le zéro sur la zone des « points en bordure »... -
Page 18: Étalonnage
3. Étalonnage Fréquence du test d'étalonnage Dans des conditions normales d'utilisation, effectuez le test d'étalonnage de l'instrument une fois par semaine. Test d'étalonnage L'étalonnage de l'instrument est stable sur une longue période de temps et couvre une gamme étendue de tensions et de températures. Cependant, si vous mettez en question la précision de l'instrument, utilisez le coin sensitométrique fourni comme référence. -
Page 19: Étalonnage Du Point
En mode Densité, mesurez le coin sensitométrique étalonné au centre de la zone marquée « CAL » Si la mesure à l'écran n'est pas égale à celle du coin sensitométrique étalonné, réglez le potentiomètre jusqu'à ce que cela soit le cas. •... -
Page 20: Procédure D'étalonnage Du Point
En attendant qu'une nouvelle norme ou révision soit développée et validée pour l'industrie des arts graphiques, la seule méthode légitime consiste à fabriquer des densitomètres conformes aux normes existantes. Par conséquent, afin d'obtenir des mesures pratiques du pourcentage de points, il est nécessaire de suivre une procédure spéciale d'étalonnage. - Page 21 coin sensitométrique. Reportez-vous à l'exemple page suivante. EXEMPLE Étalonnez à nouveau le densitomètre au terme de la procédure d'étalonnage de la densité, mais remplacez la valeur d'étalonnage « haute entrée » par la nouvelle valeur d'étalonnage du point obtenue à l'étape 3.
-
Page 22: Maintenance
Réparation en usine X-Rite, Inc. offre à ses clients un service complet de réparation en usine. En raison de la complexité des circuits de l'instrument, tout problème doit être transmis à... -
Page 23: Remplacement De La Batterie
à l'étape 2. Remplacement de la batterie Au cas où vous seriez amené à remplacer le bloc- batterie, utilisez uniquement le modèle SE15-43 fourni par X-Rite. Pour remplacer la batterie, procédez comme suit. REMARQUE : reportez-vous à l'illustration page 16. - Page 24 Pour le remplacer, procédez comme suit : Débranchez l'adaptateur secteur de l'instrument. Ôtez le couvercle inférieur de l'instrument en enlevant les quatre vis. Débranchez le connecteur de la batterie de la carte de circuit imprimé et retirez l'ancien bloc-batterie. Installez le nouveau bloc-batterie dans l'instrument.
- Page 25 Lampe Bloc-batterie Connecteur de la batterie Voyant lumineux Prise d'alimentation Connecteur de la lampe...
-
Page 26: Tableau De Dépannage
Tableau de dépannage Utilisez le tableau suivant pour vous aider à résoudre les problèmes les plus courants. Veillez à prendre les précautions appropriées afin d'éviter toute décharge électrique. Lorsque vous remplacez des pièces, coupez toujours le courant. Problème Cause Solution L'écran ne Batterie vide ou de Rechargez ou... - Page 27 Problème Cause Solution La mesure ne Panne au niveau Renvoyez change pas. des composants l'instrument à internes. l'usine ou à un centre de réparation autorisé. La mesure ne Panne au niveau Renvoyez se stabilise des composants l'instrument à pas. internes. l'usine ou à...
- Page 29 Siège social - Asie-Pacifique X-Rite Asia Pacific Limited 36th Floor, No. 169 Electric Road Hong Kong, China Téléphone (852)2568-6283 Télécopie (852)2885 8610 Visitez www.xrite.com pour obtenir les coordonnées du bureau le plus proche de chez vous. N° de réf. 341C-10 Rév. D...
