400PHF356
2. Produktbeschreibung
Der Impulsschrauber
•
ist ein Abwürgschrauber
•
hat einen alternativen Luftanschluß von oben. Um diesen zu
nutzen, muß die Verschlußschraube <9> in den unteren Luft-
anschluß eingeschraubt werden. Siebträger <39> in den Luft-
anschluß von oben einschrauben und abdichten.
•
wird mit Drücker <21> über ein Sanftstartventil eingeschaltet
•
hat eine von außen feststellbare Drehzahleinstellung
•
ist umsteuerbar für Rechts- und Linkslauf
•
hat einen Schalldruckpegel unter 86 dB(A) im Leerlauf
•
hat einen Vibrationspegel unter 2,5 m/s² beim Pulsen
3. Drehmomenteinstellung
Den Schrauber vom Druckluftnetz trennen!
-
Mit einem Schlüssel SW19 (3/4") das Verdrehen des Hydro-
Rotors <61> verhindern.
-
Mit Schraubendreher SW4 Ventilschraube <63> entgegen
dem Uhrzeigersinn, leicht gegen Anschlag auf min. Md-Ein-
stellung bringen.
-
Durch ca. 0 - 4 Umdrehungen im Uhrzeigersinn das
gewünschte Anziehmoment einstellen.
-
Für den unteren Md-Bereich ggf. zusätzlich die Drehzahl redu-
zieren. Dies wird durch Verdrehen der Abluftdrossel <3>
erreicht. Dabei muß zuerst der Gewindestift <8> mit Schlüssel
SW2 gelöst werden.
-
Abluftdrossel in "-" Richtung verdrehen, Drehzahl wird redu-
ziert.

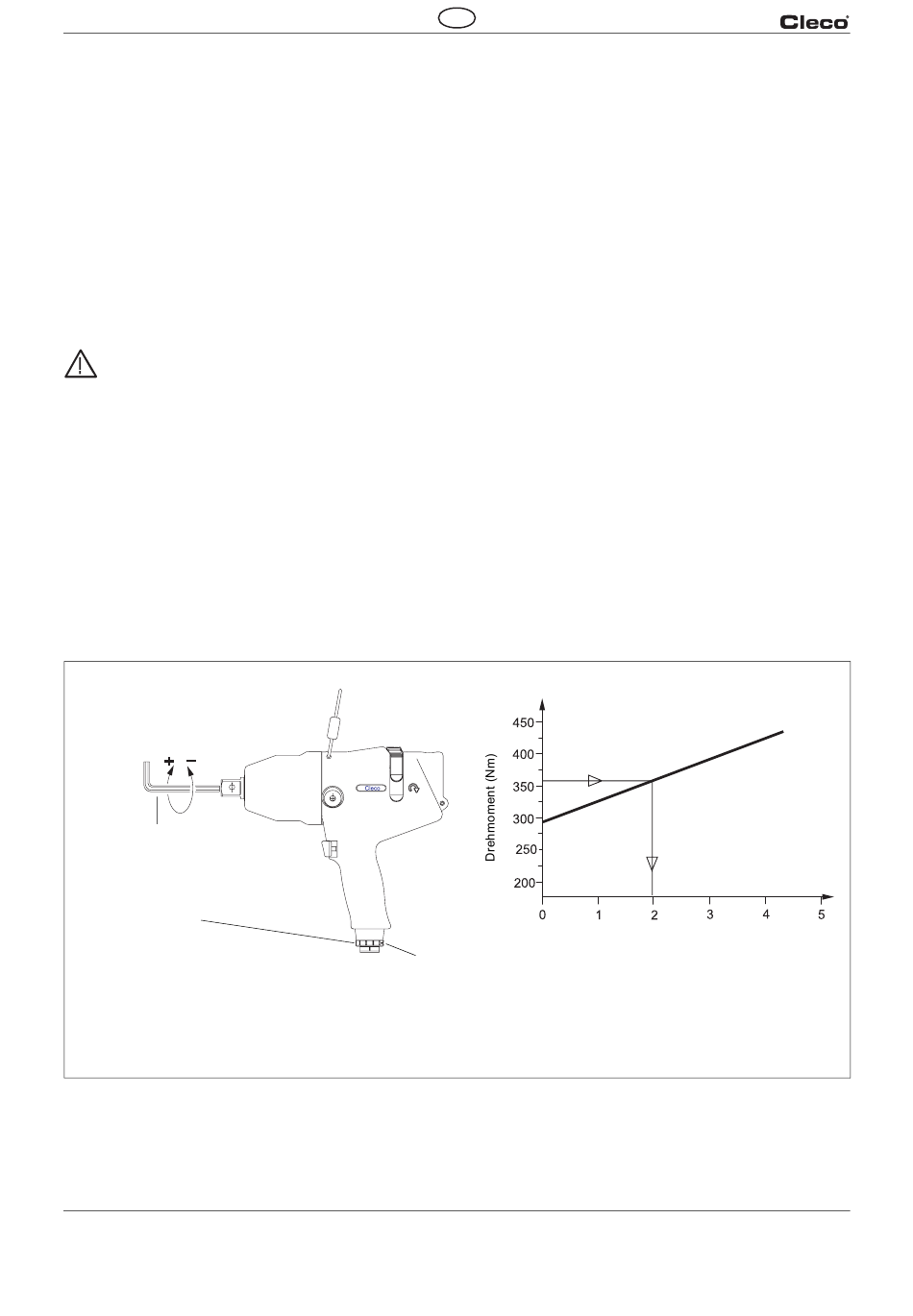

Drehmomenteinstellung
über Ventilschraube <63>
(Schlüssel SW4; Best.-Nr. SD-5004-4MM)
Drehzahleinstellung
über Abluftdrossel <3>
<...> = siehe 7. Ersatzteil-Zeichnung / Ersatzteil-Bestellliste bzw. 9. Vorrichtungsbestelliste
84c_deutsch.fm, 27.02.2009
DE
4. Inspektion und Wartung
Um Ausfälle zu verhindern:
Siehe "Ergänzung zur Betriebsanleitung P1770E
5. Was tun, wenn..
.. Drehmoment zu niedrig ?
-
ist die Abluftdrossel richtig eingestellt?
-
ist der Fließdruck zu niedrig?
-
ist der Umschaltknopf nicht auf Endanschlag?
-
ist das Einlaßsieb verschmutzt?
-
ist der Schalldämpfer verschmutzt?
-
ist genügend Öl in der Impuls-Einheit?
Gewindestift <8>
Einstell-Beispiel:
(Schlüssel SW2;
-
Schraube M16 12.9 = 355 Nm
Best.-Nr. 920001)
-
ca. 2 Umdrehungen der Ventilschraube
P1684E 07/03/R
Umdrehungen der Ventilschraube <63>
5
