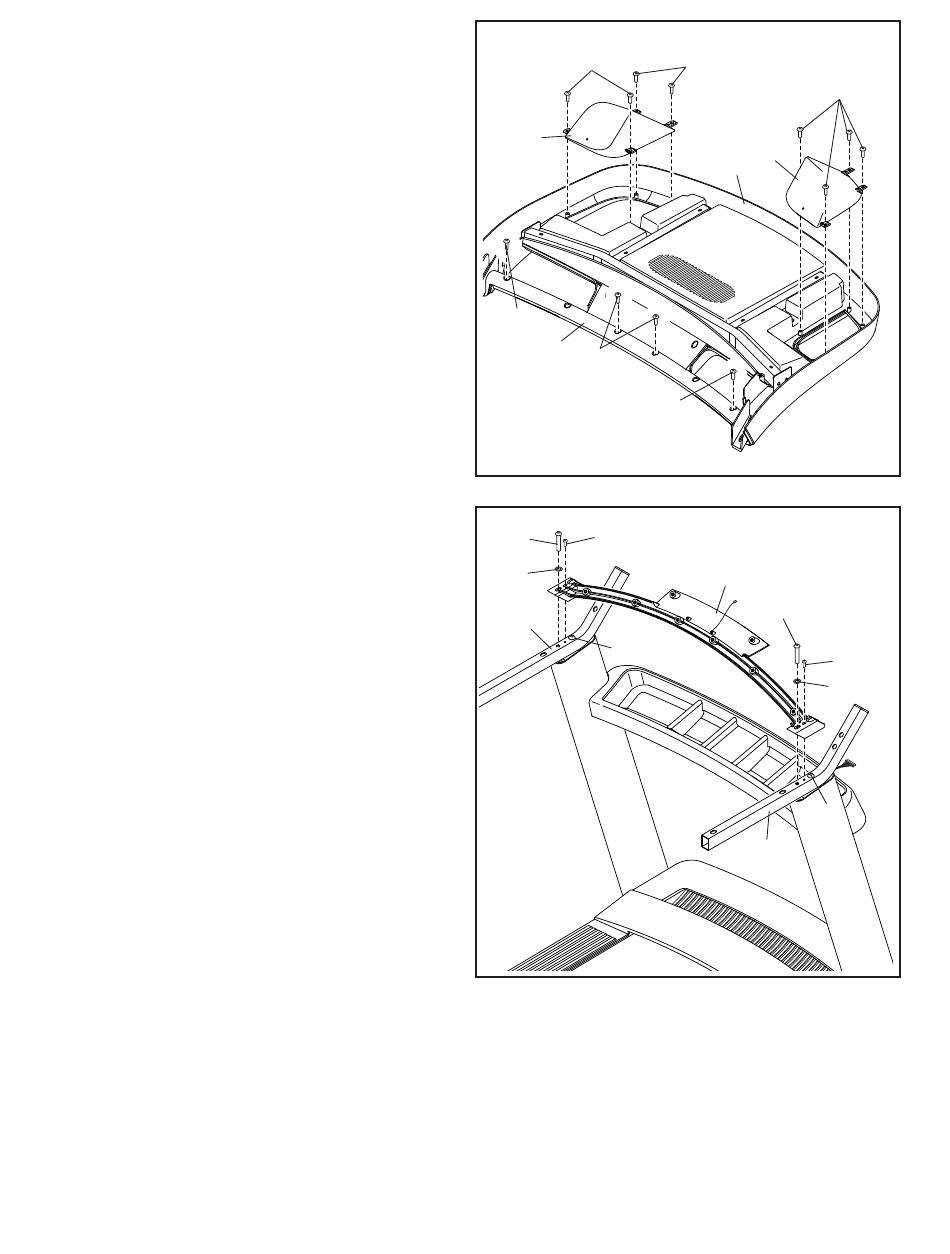

9. Placez l'assemblage de la console (H) face
contre terre sur une surface douce pour ne pas
la rayer.
Retirez et jetez les quatre vis (I) indiquées.
Ensuite, retirez la Barre Transversale du
Détecteur (80).
Identifi ez les Plateaux Gauche et Droit (94, 101).
Attachez les Plateaux sur l'assemblage de la
console (H) à l'aide de huit Vis #8 x 1/2" (11). Ne
serrez pas excessivement les Vis.
10. IMPORTANT : pour ne pas abimer la Barre
Transversale du Détecteur (80), n'utilisez pas
d'outils électriques et ne serrez pas exces-
sivement les Vis #10 x 3/4" (6) ou les Vis de
5/16" x 2" (2).
Orientez la Barre Transversale du Détecteur
(80) comme sur le schéma. Attachez la Barre
Transversale du Détecteur sur les Rampes
(74) à l'aide de deux Vis de 5/16" x 2" (2), deux
Rondelles Étoilées de 5/16" (8), et deux Vis #10
x 3/4" (6) ; vissez les quatre Vis de quelques
tours chacune avant de les serrer.
Ensuite, serrez les deux autres Vis de 5/16" x
2" (2).
