3
2
4

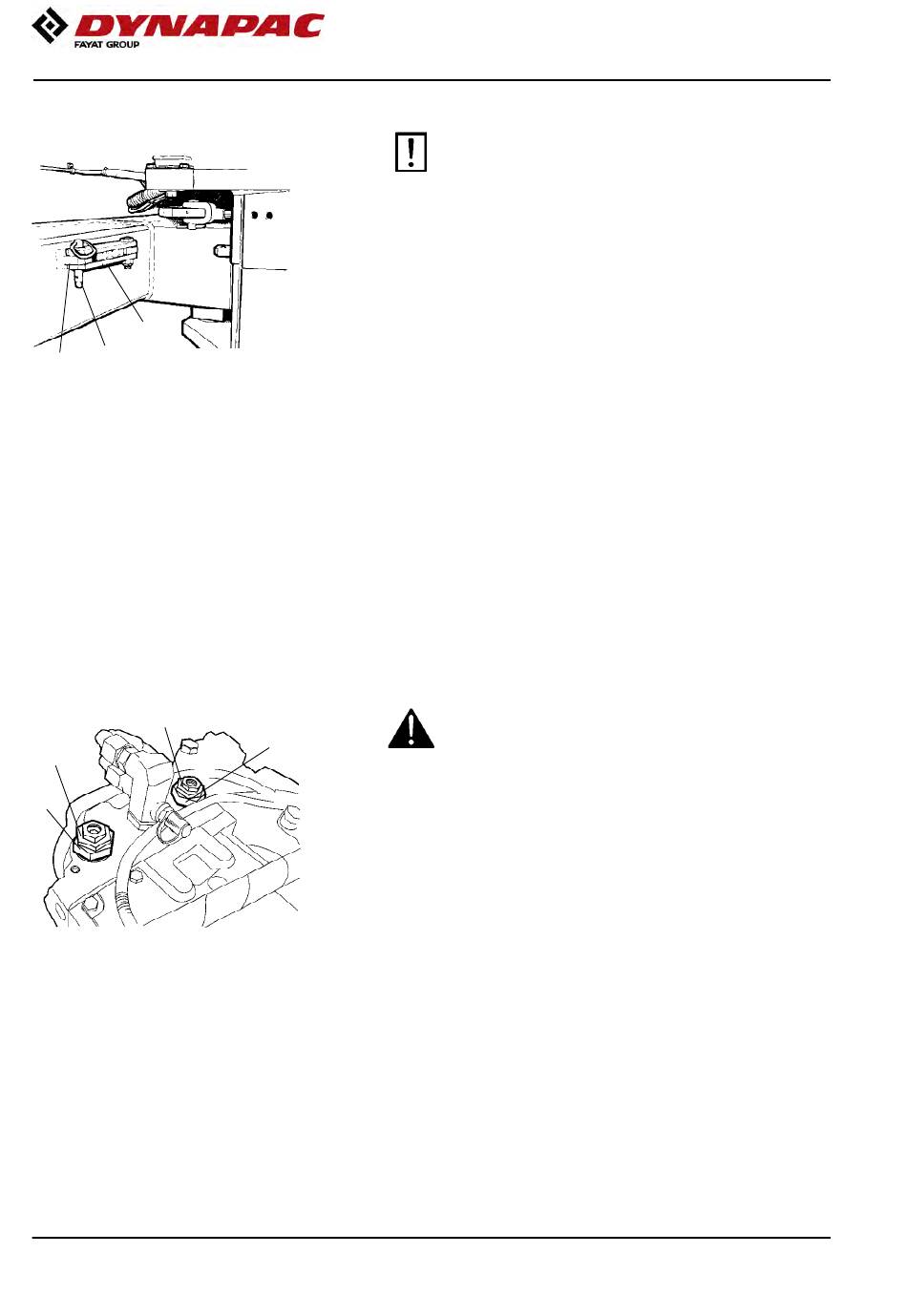

Fig. Verrouillage de l'articulation en
position ouverte
2. Pointe de blocage
3. Bras de blocage
4. Oeillet de blocage
1
1
2
Fig. Pompe de transmission
1. Soupape de remorquage
2. Soupape multifonctions
56
Déverrouillage de l'articulation de direction
Repousser le bras de blocage (3) et le fixer dans
l'oeillet de blocage (4) avec la pointe de blocage (2).
L'oreille de verrouillage (4) est placée derrière le
châssis de l'engin de traction.
Remorquage/Dépannage
Le rouleau peut être déplacé jusqu'à 300 mètres (330
yards) en suivant les instructions ci-dessous.
Remorquage court avec moteur diesel en
marche
2
Ouvrir le volet droit du compartiment moteur pour
accéder à la pompe de transmission.
Dévisser les deux soupapes de remorquage (1) (vis à
six pans du milieu) de deux tours vers la gauche, tout
en maintenant la soupape multifonctions (2) (vis à six
pans inférieure). Les soupapes se trouvent sur le côté
gauche de la pompe de transmission.
Démarrer le moteur et le laisser tourner au ralenti.
On peut maintenant remorquer, et même diriger le
rouleau, si le système de direction est par ailleurs, en
état de marche.
4812158817_E.pdf
Ne pas oublier de déverrouiller l'articulation de
Ne pas oublier de déverrouiller l'articulation de
direction avant de démarrer.
direction avant de démarrer.
Activer le frein de stationnement et éteindre
Activer le frein de stationnement et éteindre
temporairement le moteur. Caler les cylindres pour
temporairement le moteur. Caler les cylindres pour
empêcher l'engin de rouler.
empêcher l'engin de rouler.
Divers
2018-04-03
