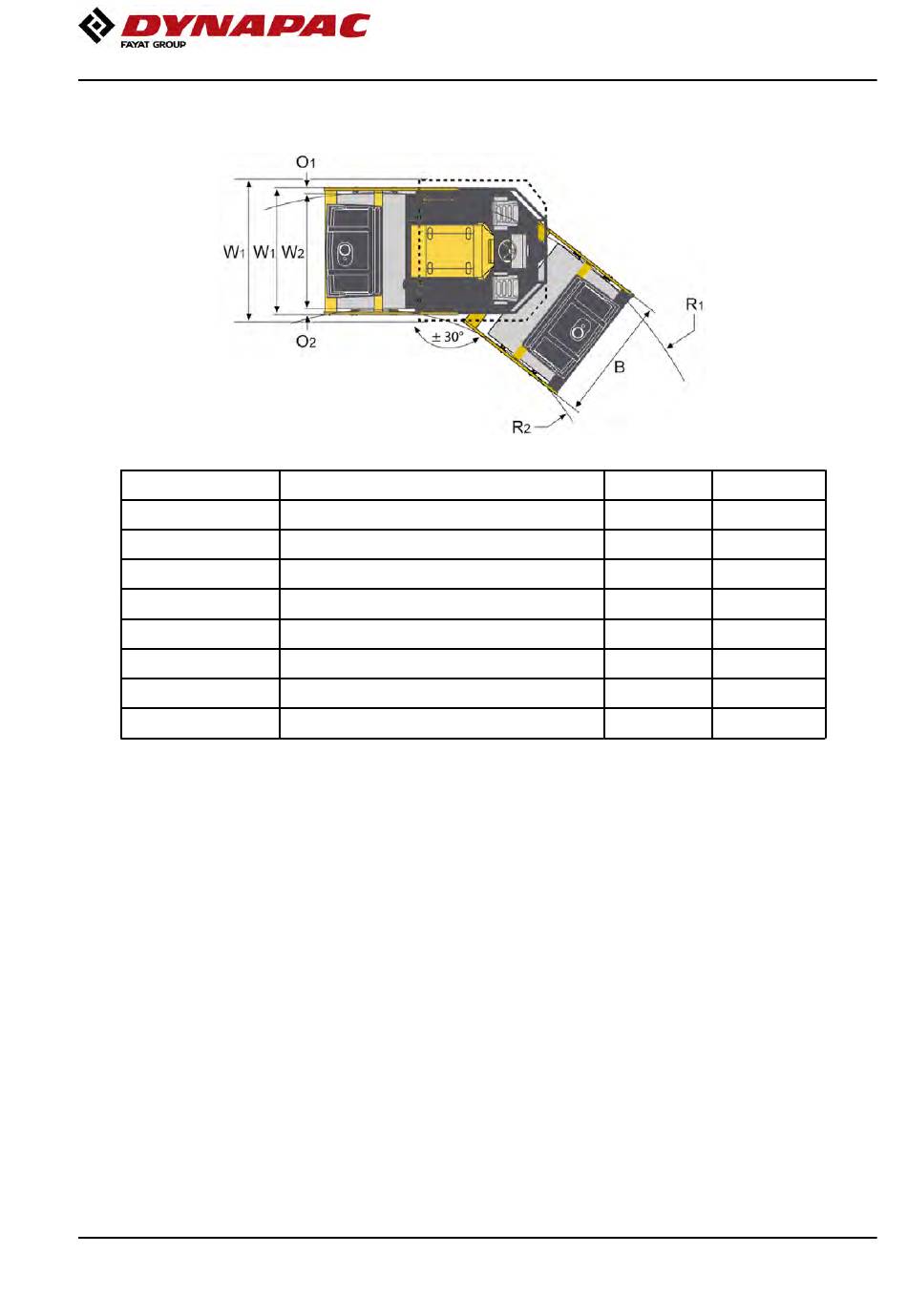

Dimensions, vue de dessus

Dimensions Dimensions
Largeur, avant Largeur, avant
Porte-à-faux, gauche Porte-à-faux, gauche
Porte-à-faux, droit Porte-à-faux, droit
Rayon de braquage extérieur Rayon de braquage extérieur
Svängradie, inre Svängradie, inre
Largeur de la plate-forme, arrière Largeur de la plate-forme, arrière
Largeur de la cabine, arrière Largeur de la cabine, arrière
Largeur du cylindre Largeur du cylindre
4812158817_E.pdf
Caractéristiques techniques
mm mm pouce pouce
2430 2430 96 96
112 112 4,5 4,5
112 112 4,5 4,5
8080 8080 318 318
5950 5950 234 234
2354 2354 93 93
2428 2428 96 96
2130 2130 84 84
