Electronique FEC 12 (HART)
1
Introduction
1.1 Domaine d'application
L'électronique FEC 12 est utilisée comme transmetteur pour les mesures de niveau se-
lon le principe capacitif. Elle convertit la variation de capacité engendrée par la varia-
tion de niveau en un courant contraint proportionnel à la capacité. Dans les réservoirs
à section constante, la hauteur de remplissage ou la quantité (volume) peut être en-
trée au choix en % ou dans une unité. Ceci est également possible pour les cuves cy-
lindriques horizontales moyennant la programmation d'une linéarisation préprogram-
mée.
L'électronique FEC 12 est montée dans la tête de sonde.
Elle peut être utilisée en zone Ex.
Variantes et caractéristiques de l'électronique
L'électronique FEC 12 existe en deux versions :
• avec protocole HART intégré pour l'utilisation avec le terminal Communicator HART
universel (objet du présent manuel)
• avec protocole INTENSOR pour l'utilisation avec le terminal portable Commulog VU
260 Z (voir mise en service BA 149F)
Dans le cas du protocole INTENSOR, la communication est également possible
avec le Silometer FMX 770.
• Sortie de signal analogique : courant normé 4...20 mA
• Réglage simple sur site : réglages "étalonnage vide" (= 4 mA) et "étalonnage plein"
(= 20 mA) par activation des touches sur l'électronique.
• L'électronique FEC 12 possède une fonction de linéarisation complémentaire pour
les cuves cylindriques horizontales.
• Le temps d'intégration réglable permet d'obtenir des valeurs de mesure stables,
même en cas de produit agité.
1.2 Système de mesure
Le système de mesure se compose
d'une sonde de niveau capacitive
Multicap et d'une électronique FEC 12.
L'électronique doit être alimentée en ten-
sion continue. La liaison deux fils sert si-
multanément à l'alimentation et à la trans-
mission du signal, c'est-à-dire que le cou-
rant contraint compris entre 4 et 20 mA et
la communication bidirectionnelle selon
le protocole HART passent par le même
câble sans influence mutuelle.
1.3 Principe de fonctionnement
En mesure capacitive, la sonde et la paroi du réservoir forment un condensateur.
L'espace entre ces "plaques de condensateur" contient en fonction du niveau dans le
réservoir soit de l'air (réservoir vide), soit une certaine quantité de produit. La capaci-
té initiale est faible lorsque le réservoir est vide. Plus la sonde est recouverte par le
produit, plus cette capacité augmente.
4...20 mA avec
communication
Affichage
Enregistre-
ment
Alimentation
transmetteur
1
Introduction
Variantes FEC 12
Caractéristiques du
FEC 12

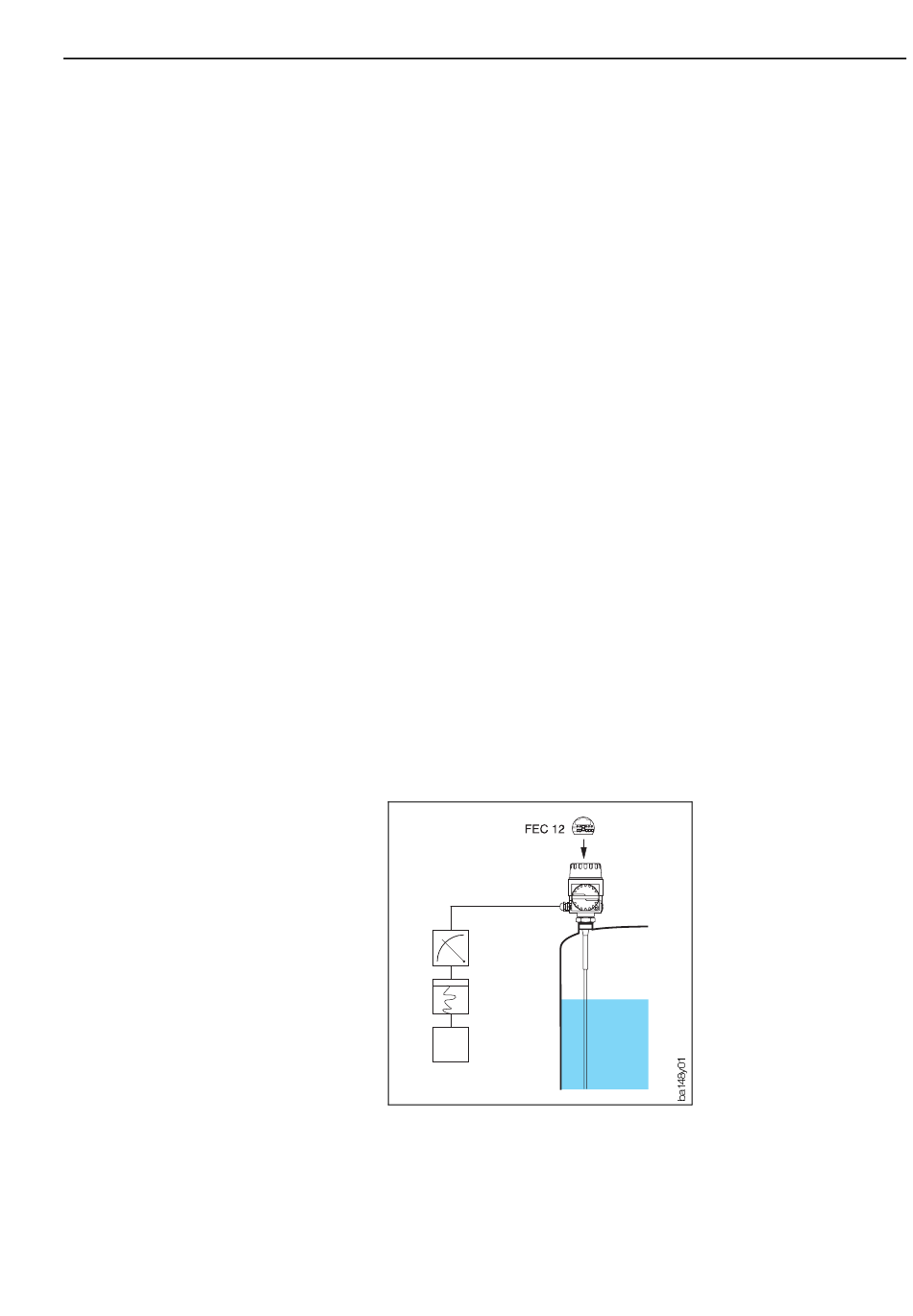

Fig. 2
Electronique utilisée comme
transmetteur pour la mesure de
niveau capacitive.
Ensemble de mesure avec
dispositif d'affichage et d'enregis-
trement
3
