BA02265F/14/FR/01.23-00
71629891
2023-09-01
01.00.zz (Firmware de l' a ppareil)
Products
Manuel de mise en service

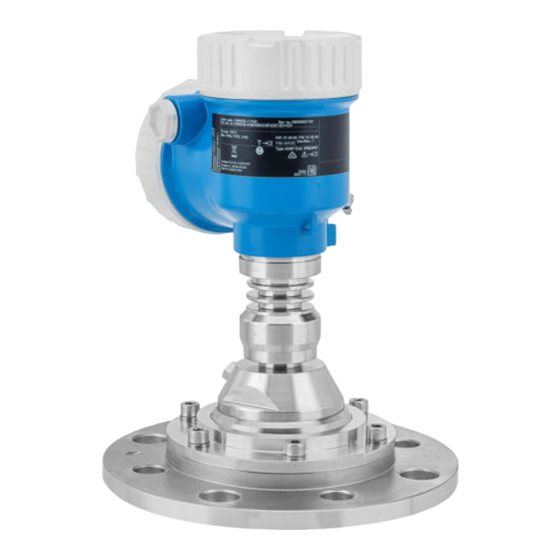

Micropilot FMR67B
PROFIBUS PA
Radar à émission libre
Solutions
Services

Publicité

loading

Manuels Connexes pour Endress+Hauser Micropilot FMR67B

Sommaire des Matières pour Endress+Hauser Micropilot FMR67B

  • Page 1 Products Solutions Services BA02265F/14/FR/01.23-00 71629891 2023-09-01 01.00.zz (Firmware de l' a ppareil) Manuel de mise en service Micropilot FMR67B PROFIBUS PA Radar à émission libre...
  • Page 2 Le fabricant se réserve le droit d' a dapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Consulter Endress+Hauser pour obtenir les informations actuelles et les éventuelles mises à jour du présent manuel.
  • Page 3 Micropilot FMR67B PROFIBUS PA Sommaire Sommaire 5.3.4 Antenne, affleurante 80 mm (3 in) . . 18 Informations relatives au 5.3.5 Antenne affleurante 80 mm (3 in) document ......5 avec dispositif d' o rientation .
  • Page 4 Sommaire Micropilot FMR67B PROFIBUS PA 8.2.2 Profile GSD ....38 11.8 Réinitialisation de l' a ppareil ....56 8.2.3...
  • Page 5 Micropilot FMR67B PROFIBUS PA Informations relatives au document Informations relatives au document But du présent document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception et du stockage, au montage, au raccordement, à...
  • Page 6 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
  • Page 7 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
  • Page 8 Clarification des cas limites : ‣ Pour les fluides spéciaux et les fluides de nettoyage, Endress+Hauser fournit volontiers une assistance pour vérifier la résistance à la corrosion des matériaux en contact avec le produit, mais n' a ccepte aucune garantie ni responsabilité.
  • Page 9 Il répond aux normes générales de sécurité et aux exigences légales. Il est également conforme aux directives UE énumérées dans la déclaration UE de conformité spécifique à l' a ppareil. Endress+Hauser le confirme en apposant la marque CE sur l' a ppareil. Sécurité informatique Une garantie de notre part n' e st accordée qu' à...
  • Page 10 Consignes de sécurité de base Micropilot FMR67B PROFIBUS PA Sécurité informatique spécifique à l'appareil L' a ppareil offre des fonctions spécifiques pour soutenir les mesures de protection prises par l' o pérateur. Ces fonctions peuvent être configurées par l' u tilisateur et garantissent une meilleure sécurité...
  • Page 11 Micropilot FMR67B PROFIBUS PA Description du produit Description du produit Construction du produit A0046665  1 Construction du Micropilot FMR67B Boîtier électronique Antenne cornet DN65, avec bride Antenne cornet DN65, avec bride UNI et dispositif d' o rientation Antenne drip-off 50 mm (2 in), avec bride ; raccord d' a ir de purge en option Antenne affleurante, 80 mm (3 in), avec bride ;...
  • Page 12  Toutes les informations concernant l' a ppareil de mesure sont affichées. ‣ Endress+Hauser Operations App ; entrer manuellement le numéro de série indiqué sur la plaque signalétique ou scanner le code matriciel 2D figurant sur la plaque signalétique.
  • Page 13 Micropilot FMR67B PROFIBUS PA Réception des marchandises et identification du produit 4.2.2 Adresse du fabricant Endress+Hauser SE+Co. KG Hauptstraße 1 79689 Maulburg, Allemagne Lieu de fabrication : voir plaque signalétique. Stockage et transport 4.3.1 Conditions de stockage • Utiliser l' e mballage d' o rigine •...
  • Page 14 Montage Micropilot FMR67B PROFIBUS PA Montage Instructions générales AVERTISSEMENT Perte de l'indice de protection si l'appareil est ouvert dans un environnement humide. ‣ N' i nstaller l' a ppareil que dans un environnement sec ! 1. Monter l' a ppareil ou tourner le boîtier de telle sorte que les entrées de câble ne soient pas orientées vers le haut.
  • Page 15 Micropilot FMR67B PROFIBUS PA Montage Éviter que des éléments internes (fins de course, sondes de température, renforts, anneaux à vide, serpentins de chauffage, déflecteurs, etc.) ne se trouvent dans le faisceau d' o ndes. Tenir compte de l' a ngle d' é mission α.
  • Page 16 Montage Micropilot FMR67B PROFIBUS PA Montage de l'appareil 5.3.1 Antenne cornet 65 mm (2,56 in) Informations sur le piquage de montage La longueur maximale de piquage H dépend du diamètre de piquage D. Longueur maximale de piquage H en fonction du diamètre de piquage D D...
  • Page 17 Micropilot FMR67B PROFIBUS PA Montage Informations sur le piquage de montage La longueur maximale de piquage H dépend du diamètre de piquage D. La longueur maximale de piquage H dépend du diamètre de piquage D D 80 … 100 mm (3,2 … 4 in) 1 700 mm (67 in) 100 …...
  • Page 18 Montage Micropilot FMR67B PROFIBUS PA D 100 … 150 mm (4 … 6 in) 1 450 mm (58 in) ≥150 mm (6 in) 2 200 mm (88 in) Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances de mesure.
  • Page 19 Micropilot FMR67B PROFIBUS PA Montage A0046592  3 Antenne affleurante avec dispositif d' o rientation Informations sur le piquage de montage La longueur maximale de piquage H dépend du diamètre de piquage D. La longueur maximale de piquage H dépend du diamètre du piquage D D...
  • Page 20 Montage Micropilot FMR67B PROFIBUS PA Gamme de pression de l'air de purge • Fonctionnement pulsé : Max. 6 bar (87 psi) • Fonctionnement continu : 200 … 500 mbar (3 … 7,25 psi) Raccord d'air de purge • Outil : •...
  • Page 21 Micropilot FMR67B PROFIBUS PA Montage 4 0.7 Nm A0038224 1. Suivant l' é quipement : dévisser la vis du verrou de couvercle du compartiment de l' é lectronique à l' a ide de la clé à 6 pans creux. 2. Dévisser le couvercle du compartiment de l' é lectronique du boîtier du transmetteur et vérifier le joint du couvercle.
  • Page 22 Montage Micropilot FMR67B PROFIBUS PA AVERTISSEMENT Tension d'alimentation présente ! Risque d' é lectrocution et/ou d' e xplosion ! ‣ Couper la tension d' a limentation avant d' o uvrir l' a ppareil de mesure. 1 → 2 → 3 →...
  • Page 23 Micropilot FMR67B PROFIBUS PA Montage 7 → A0048406 A0046928 ‣ ‣ Effectuer le raccordement du Revisser fermement le module d' a ffichage dans le couvercle d' a fficheur sur le compartiment de boîtier. Le cas échéant : serrer raccordement. la vis du verrou de couvercle à...
  • Page 24 Raccordement électrique Micropilot FMR67B PROFIBUS PA Raccordement électrique Exigences de raccordement 6.1.1 Couvercle avec vis de fixation Le couvercle est verrouillé par une vis de sécurité dans des appareils destinés à être utilisés en zone explosible avec une protection antidéflagrante définie.
  • Page 25 Micropilot FMR67B PROFIBUS PA Raccordement électrique A0046583 Boîtier à compartiment unique, plastique Boîtier à compartiment unique, aluminium Boîtier à compartiment unique, 316L, hygiénique (appareil Ex) Boîtier à compartiment double Boîtier à compartiment double, en L Borne de terre pour le raccordement du câble d' é quipotentialité...
  • Page 26 Raccordement électrique Micropilot FMR67B PROFIBUS PA Non Ex, Ex d, Ex e 9 … 32 V Ex i 9 … 30 V Courant nominal 14 mA Courant de défaut FDE 0 mA (Fault Disconnection Electronic) • Utiliser uniquement des composants Profibus PA appropriés et certifiés (p. ex.
  • Page 27 Micropilot FMR67B PROFIBUS PA Raccordement électrique Appareils avec protection optionnelle contre les surtensions • Tension d' a morçage : min. 400 V • Testés selon IEC / DIN EN 60079-14 sous-chapitre 12.3 (IEC / DIN EN 60060-1 chapitre • Courant de décharge nominal : 10 kA AVIS L'appareil pourrait être détruit...
  • Page 28 Raccordement électrique Micropilot FMR67B PROFIBUS PA 6.2.5 Affectation des bornes Boîtier à compartiment unique A0042594  7 Bornes de raccordement et borne de terre dans le compartiment de raccordement Borne plus Borne moins Borne de terre interne Boîtier à compartiment double A0042803 ...
  • Page 29 Micropilot FMR67B PROFIBUS PA Raccordement électrique Boîtier à compartiment double, en L A0045842  9 Bornes de raccordement et borne de terre dans le compartiment de raccordement Borne plus Borne moins Borne de terre interne 6.2.6 Entrées de câble A0046584 Boîtier à...
  • Page 30 Raccordement électrique Micropilot FMR67B PROFIBUS PA Appareils avec connecteur M12 A0011175  10 Vue du connecteur enfichable de l' a ppareil Signal + Non utilisée Signal - Masse Différents connecteurs M12 femelles sont disponibles comme accessoires pour les appareils avec connecteurs M12 mâles.
  • Page 31 Micropilot FMR67B PROFIBUS PA Raccordement électrique  Verrou de couvercle serré correctement ? Endress+Hauser...
  • Page 32 • Configuration via technologie sans fil Bluetooth® (avec afficheur d' a ppareil et Bluetooth en option) avec l' a pp SmartBlue ou FieldXpert, DeviceCare • Configuration via l' o util de configuration (Endress+Hauser FieldCare/DeviceCare, PDM, etc.) Touches de configuration et commutateurs DIP sur l'électronique PROFIBUS PA...
  • Page 33 Les différences entre la structure des menus de configuration de l' a fficheur local et des outils de configuration Endress+Hauser FieldCare ou DeviceCare peuvent être résumées comme suit : L' a fficheur local est approprié pour la configuration d' a pplications simples.
  • Page 34 Condition • Appareil avec afficheur, Bluetooth inclus • Smartphone ou tablette avec l' a pp Endress+Hauser SmartBlue ou PC avec DeviceCare à partir de la version 1.07.05 ou FieldXpert SMT70 La connexion a une portée allant jusqu' à 25 m (82 ft). La portée peut varier en fonction des conditions environnementales telles que fixations, parois ou plafonds.
  • Page 35 Outil pour connecter et configurer les appareils de terrain Endress+Hauser. Le moyen le plus rapide pour configurer les appareils de terrain Endress+Hauser est d' u tiliser l' o util dédié "DeviceCare". Associé aux gestionnaires de type d' a ppareil (DTM), DeviceCare constitue une solution pratique et complète.
  • Page 36 Options de configuration Micropilot FMR67B PROFIBUS PA FieldCare 7.7.1 Étendue des fonctions Outil de gestion des équipements basé sur FDT d' E ndress+Hauser. FieldCare permet de configurer tous les appareils de terrain intelligents au sein d' u n système et facilite leur gestion.
  • Page 37 Micropilot FMR67B PROFIBUS PA Intégration système Intégration système Selon EN 50170 Volume 2, IEC 61158-2 (MBP) type 1 PROFIBUS PA version Profile 3.02 Données spécifiques au protocole 8.1.1 PROFIBUS PA ID fabricant : 17 (0x11) Numéro d'identification : 0x1568 ou 0x9700 Version Profile : 3.02...
  • Page 38 Intégration système Micropilot FMR67B PROFIBUS PA Fonctions prises en charge • Identification et maintenance Identification simple de l' a ppareil par le système de commande et la plaque signalétique • Adoption automatique du numéro d' i dentification Mode de compatibilité GSD pour le profil générique 0x9700 "Transmetteur avec 1 entrée analogique"...
  • Page 39 Micropilot FMR67B PROFIBUS PA Intégration système fabricants différents. Il faut cependant veiller à ce que les valeurs de process cycliques soient dans l' o rdre. Numéro ID Blocs supportés 0x9700 1 Analog Input Le Profile GSD à utiliser est déterminé dans le paramètre Ident number selector en sélectionnant l' o ption 0x9700 (1AI) ou option FMR6xB 0x1568.
  • Page 40 Intégration système Micropilot FMR67B PROFIBUS PA Transducer Block • Bloc Analog Input 1 … 6 ; valeurs de sortie AI → • Bloc Digital Input 1 … 2 ; valeurs de sortie DI → • Bloc Analog Output 1 ; valeur d' e ntrée AO ←...
  • Page 41 Micropilot FMR67B PROFIBUS PA Intégration système • Surface plage de résonnance • Option Index colmatage Visualisation dépendant des options de commande ou de la configuration de l' a ppareilGuide utilisateur → Heartbeat Technology → Détection colmatage → Configuration → Index colmatage •...
  • Page 42 Intégration système Micropilot FMR67B PROFIBUS PA Options : • Option Index colmatage Visualisation dépendant des options de commande ou de la configuration de l' a ppareilGuide utilisateur → Heartbeat Technology → Détection colmatage → Configuration → Index colmatage • Option Index mousse Visualisation dépendant des options de commande ou de la configuration de l' a ppareilGuide utilisateur →...
  • Page 43 Micropilot FMR67B PROFIBUS PA Mise en service Mise en service Tous les outils de configuration fournissent un assistant de mise en service qui aide l' u tilisateur à régler les paramètres de configuration les plus importants (menu Guide utilisateur assistant Mise en service).
  • Page 44 Via interface service (CDI) A0039148 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox FXA291 Interface service (CDI) de l' a ppareil de mesure (= Endress+Hauser Common Data Interface) Réglage de la langue d'interface 9.4.1 Afficheur local Réglage de la langue d'interface Pour régler la langue d' i nterface, l' a fficheur doit d' a bord être déverrouillé...
  • Page 45 Micropilot FMR67B PROFIBUS PA Mise en service Configuration de l'appareil 9.5.1 Mesure de niveau sur solides en vrac 100% A0016934  15 Paramètres de configuration pour la mesure de niveau dans les solides en vrac Point de référence de la mesure Longueur de l' a ntenne + 10 mm (0,4 in)
  • Page 46 Mise en service Micropilot FMR67B PROFIBUS PA Sous-menu "Simulation" Simulation d' u ne variable de process, d' u ne sortie impulsion ou d' u n diagnostique Endress+Hauser...
  • Page 47 Micropilot FMR67B PROFIBUS PA Configuration Configuration 10.1 Lecture de l'état de verrouillage de l'appareil Affichage de la protection active en écriture dans le paramètre État verrouillage • Afficheur local  Le symbole apparaît sur la page principale • Outil de configuration (FieldCare/DeviceCare) ...
  • Page 48 Diagnostic et suppression des défauts Micropilot FMR67B PROFIBUS PA Diagnostic et suppression des défauts 11.1 Suppression générale des défauts 11.1.1 Erreurs générales L'appareil ne réagit pas • Cause possible : la tension d' a limentation ne correspond pas aux indications sur la plaque signalétique...
  • Page 49 (uniquement si le mot de passe n' a pas été modifié au préalable par l' u tilisateur) Si le mot de passe a été oublié, contacter le SAV Endress+Hauser (www.addresses.endress.com) La connexion via SmartBlue n'est pas possible •...
  • Page 50 Diagnostic et suppression des défauts Micropilot FMR67B PROFIBUS PA 11.3.1 Informations de diagnostic sur l'afficheur local A0043759  17 Afficheur à segments sans touches Symbole d' é tat pour le niveau de l' é vénement Signal d' é tat avec événement de diagnostic...
  • Page 51 Micropilot FMR67B PROFIBUS PA Diagnostic et suppression des défauts Maintenance nécessaire (M) Maintenance requise. La valeur mesurée reste valable. 11.3.4 Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut.
  • Page 52 Diagnostic et suppression des défauts Micropilot FMR67B PROFIBUS PA 2 → Diagnostic list Diagnostics 1 S801 Supply voltage Diagnostics 2 Diagnostics 3 A0051132 ‣ Sélectionner l' é vénement de diagnostic et confirmer Supply voltage (ID:203) S801 0d00h02m25s Increase supply voltage A0051133 ‣...
  • Page 53 Micropilot FMR67B PROFIBUS PA Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Défaut électronique 1. Redémarrer appareil Alarm sensor 2. Contacter service après-vente Colmatage sur la sonde Vérifier conditions process...
  • Page 54 Diagnostic et suppression des défauts Micropilot FMR67B PROFIBUS PA Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Configuration Sensor 1. Vérifier la configuration du Alarm Unit invalide capteur 2. Vérifier la configuration de...
  • Page 55 Micropilot FMR67B PROFIBUS PA Diagnostic et suppression des défauts Outre la durée de fonctionnement au moment de l' a pparition de l' é vénement, chaque événement est également associé à un symbole qui indique si l' é vénement s' e st produit ou est terminé...
  • Page 56 Diagnostic et suppression des défauts Micropilot FMR67B PROFIBUS PA Evénement Texte d'événement d'information I1444 Vérification appareil réussi I1445 Échec vérification appareil I1461 Échec: vérification capteur I1512 download démarré I1513 Download fini I1514 Upload démarré I1515 Upload fini I1551 Erreur affectation corrigée I1552 Échec: vérif.
  • Page 57 Micropilot FMR67B PROFIBUS PA Diagnostic et suppression des défauts 11.8.3 Réinitialisation de l'appareil via les touches situées sur l'électronique Réinitialisation du mot de passe 15 s Display 2× A0050210  19 Séquence pour la réinitialisation du mot de passe Supprimer/réinitialiser le mot de passe 1.
  • Page 58 Diagnostic et suppression des défauts Micropilot FMR67B PROFIBUS PA 11.10 Historique du firmware La version de firmware peut être commandée explicitement via la structure du produit. Ceci permet de s' a ssurer que la version de firmware est compatible avec le système actuel ou prévu.
  • Page 59 Micropilot FMR67B PROFIBUS PA Maintenance Maintenance Aucune maintenance particulière n' e st nécessaire. 12.1 Nettoyage extérieur Remarques concernant le nettoyage • Le produit de nettoyage utilisé ne doit pas attaquer les surfaces et les joints • Respecter l' i ndice de protection de l' a ppareil 12.2...
  • Page 60 Concept de réparation Endress+Hauser • Les appareils sont de construction modulaire • Les réparations peuvent être effectuées par le SAV Endress+Hauser ou par des clients disposant d' u ne formation adéquate • Les pièces détachées sont regroupées en kits logiques avec les instructions de remplacement correspondantes Pour plus de renseignements sur le SAV et les pièces de rechange, contacter Endress...
  • Page 61 Micropilot FMR67B PROFIBUS PA Réparation 13.3.1 HistoROM Un nouvel étalonnage de l' a ppareil n' e st pas nécessaire après le remplacement de l' a fficheur ou de l' é lectronique du transmetteur. La pièce de rechange est fournie sans HistoROM.
  • Page 62 Accessoires Micropilot FMR67B PROFIBUS PA Accessoires 14.1 Capot de protection climatique 316L Le capot de protection climatique peut être commandé conjointement avec l' a ppareil via la structure de commande "Accessoire fourni". Il est utilisé pour protéger contre les rayons directs du soleil, les précipitations et la glace.
  • Page 63 Micropilot FMR67B PROFIBUS PA Accessoires 115 (4.53) 140 (5.51) 32 (1.26) 165 (6.5) 140 (5.51) A0038280  22 Dimensions. Unité de mesure mm (in) Matériau Plastique Référence pour les accessoires : 71438291 14.3 Joint de bride biseauté Le joint de bride biseauté est utilisé pour aligner le capteur par rapport à la surface du produit.
  • Page 64 Accessoires Micropilot FMR67B PROFIBUS PA ø115 (4.53) ø162 (6.38) A0046696 Caractéristiques techniques • Matériau : EPDM • Taille de vis recommandée : M14 • Longueur de vis recommandée : 100 mm (3,9 in) • Pression de process : –0,1 … 0,1 bar (–1,45 … 1,45 psi) •...
  • Page 65 Micropilot FMR67B PROFIBUS PA Accessoires ø89 (3.5) ø133 (5.2) A0046698 Caractéristiques techniques • Matériau : EPDM • Taille de vis recommandée : M14 • Longueur de vis recommandée : 100 mm (3,9 in) • Pression de process : –0,1 … 0,1 bar (–1,45 … 1,45 psi) •...
  • Page 66 Accessoires Micropilot FMR67B PROFIBUS PA ø168 (6.6) ø219 (8.6) A0046700 Caractéristiques techniques • Matériau : EPDM • Taille de vis recommandée : M18 • Longueur de vis recommandée : 100 mm (3,9 in) • Pression de process : –0,1 … 0,1 bar (–1,45 … 1,45 psi) •...
  • Page 67 Micropilot FMR67B PROFIBUS PA Accessoires A0046692 Boîtier à simple compartiment en plastique, afficheur séparé Boîtier à simple compartiment en aluminium, afficheur séparé Boîtier à simple compartiment, 316L app. hygiénique, afficheur séparé Côté appareil, boîtier à simple compartiment en plastique, préparé pour l' a fficheur FHX50B Côté...
  • Page 68 Accessoires Micropilot FMR67B PROFIBUS PA 14.5 Traversée étanche aux gaz Traversée en verre chimiquement inerte empêchant la pénétration de gaz dans le boîtier de l' é lectronique. Commande possible en option comme "Accessoire monté" via la structure de commande du produit.
  • Page 69 Micropilot FMR67B PROFIBUS PA Accessoires Affichage de 8 valeurs de process ou calculées pour protocole FOUNDATION Fieldbus ™ ou PROFIBUS® PA Information technique TI00145R et manuel de mise en service BA01267K 14.10 RID16 Afficheur de terrain 8 voies pour systèmes de bus de terrain A0011634 Affichage de 8 valeurs de process ou calculées pour protocole FOUNDATION Fieldbus ™...
  • Page 70 Accessoires Micropilot FMR67B PROFIBUS PA Pow er PB DP RS4 85 LAN 1 PB Err Fail ure LAN 2 Res et SFG 500 A0028262 Accès parallèle aux réseaux PROFIBUS, surveillance de l' é tat des appareils PROFIBUS et HART Mode de base passerelle Ethernet avec serveur web intégré et maître PROFIBUS adaptatif, classe 2 pour communication avec les appareils PROFIBUS.
  • Page 71 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Caractéristiques techniques 15.1 Entrée Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé sur la base de "E", la distance vide entrée.
  • Page 72 Caractéristiques techniques Micropilot FMR67B PROFIBUS PA 100% A0051659 Longueur de l' a ntenne + 10 mm (0,4 in) Gamme de mesure utile Hauteur de silo Point de référence de la mesure, varie en fonction du système d' a ntenne Pour plus d' i nformations sur le point de référence, voir →...
  • Page 73 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Afficheur local Signal d' é tat (selon la recommandation NAMUR NE 107): Affichage en texte clair Outil de configuration via l'interface service (CDI) Signal d' é tat (selon la recommandation NAMUR NE 107): Affichage en texte clair Outil de configuration via communication PROFIBUS PA Signal d' é...
  • Page 74 Caractéristiques techniques Micropilot FMR67B PROFIBUS PA Entrée numérique : Est uniquement disponible si le pack application "Heartbeat Verification + Monitoring" a été sélectionné. • 168 Colmatage sur la sonde, en option (Guide utilisateur → Heartbeat Technology → Détection colmatage → 168 Colmatage sur la sonde) •...
  • Page 75 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Boîtier plastique Boîtier plastique ; température de process –40 … +80 °C (–40 … +176 °F) A0032024  23 Boîtier plastique ; température de process –40 … +80 °C (–40 … +176 °F) = T : –40 °C (–40 °F) | ...
  • Page 76 Caractéristiques techniques Micropilot FMR67B PROFIBUS PA Boîtier plastique ; température de process –40 … +150 °C (–40 … +302 °F) A0032024  25 Boîtier plastique ; température de process –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F)
  • Page 77 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Restriction à une température de process de 0 … +200 °C (+32 … +392 °F) avec agrément CSA C/US et boîtier plastique A0048826  28 Boîtier plastique ; température de process 0 … +200 °C (+32 … +392 °F) avec agrément CSA C/US = T...
  • Page 78 Caractéristiques techniques Micropilot FMR67B PROFIBUS PA Boîtier plastique ; température de process –40 … +450 °C (–40 … +842 °F) A0032024  31 Boîtier plastique ; température de process –40 … +450 °C (–40 … +842 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F)
  • Page 79 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Boîtier alu ; température de process –40 … +150 °C (–40 … +302 °F) A0032024  34 Boîtier alu, revêtu ; température de process –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) |  T : +79 °C (+174 °F)
  • Page 80 Caractéristiques techniques Micropilot FMR67B PROFIBUS PA Boîtier alu ; température de process –40 … +450 °C (–40 … +842 °F) A0032024  37 Boîtier alu, revêtu ; température de process –40 … +450 °C (–40 … +842 °F) = T : –40 °C (–40 °F) |  T : +79 °C (+174 °F)
  • Page 81 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Boîtier 316L ; température de process –40 … +200 °C (–40 … +392 °F) A0032024  40 Boîtier 316L ; température de process –40 … +200 °C (–40 … +392 °F) = T : –40 °C (–40 °F) |  T : +77 °C (+171 °F)
  • Page 82 Caractéristiques techniques Micropilot FMR67B PROFIBUS PA Boîtier 316L, app. hygiénique Boîtier 316L, app. hygiénique ; température de process –40 … +80 °C (–40 … +176 °F) A0032024  43 Boîtier 316L, app. hygiénique ; température de process –40 … +80 °C (–40 … +176 °F) = T...
  • Page 83 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Altitude d' u tilisation selon En général jusqu' à 5 000 m (16 404 ft) au-dessus du niveau de la mer IEC61010-1 Ed.3 Indice de protection Test selon IEC 60529 et NEMA 250-2014 Boîtier IP66/68, NEMA type 4X/6P Conditions de test IP68 : à...
  • Page 84 Caractéristiques techniques Micropilot FMR67B PROFIBUS PA 15.4 Process Gamme de pression de AVERTISSEMENT process La pression maximale pour l'appareil dépend de son composant le moins résistant à la pression (ces composants sont : le raccord process et les pièces ou accessoires montés en option).
  • Page 85 Micropilot FMR67B PROFIBUS PA Caractéristiques techniques Raccord process bride UNI, aluminium, réglable Joint Gamme de pression du process Graphite –40 … +280 °C (–40 … +536 °F) –1 … 1 bar (–14,5 … 14,5 psi) A0048812 La gamme de pression peut être davantage limitée dans le cas d' u n agrément CRN.
  • Page 86 Index Micropilot FMR67B PROFIBUS PA Index Accès en écriture ......33 Marquage CE (déclaration de conformité) ..9 Accès en lecture .
  • Page 88 *71629891* 71629891 www.addresses.endress.com...
