Information technique

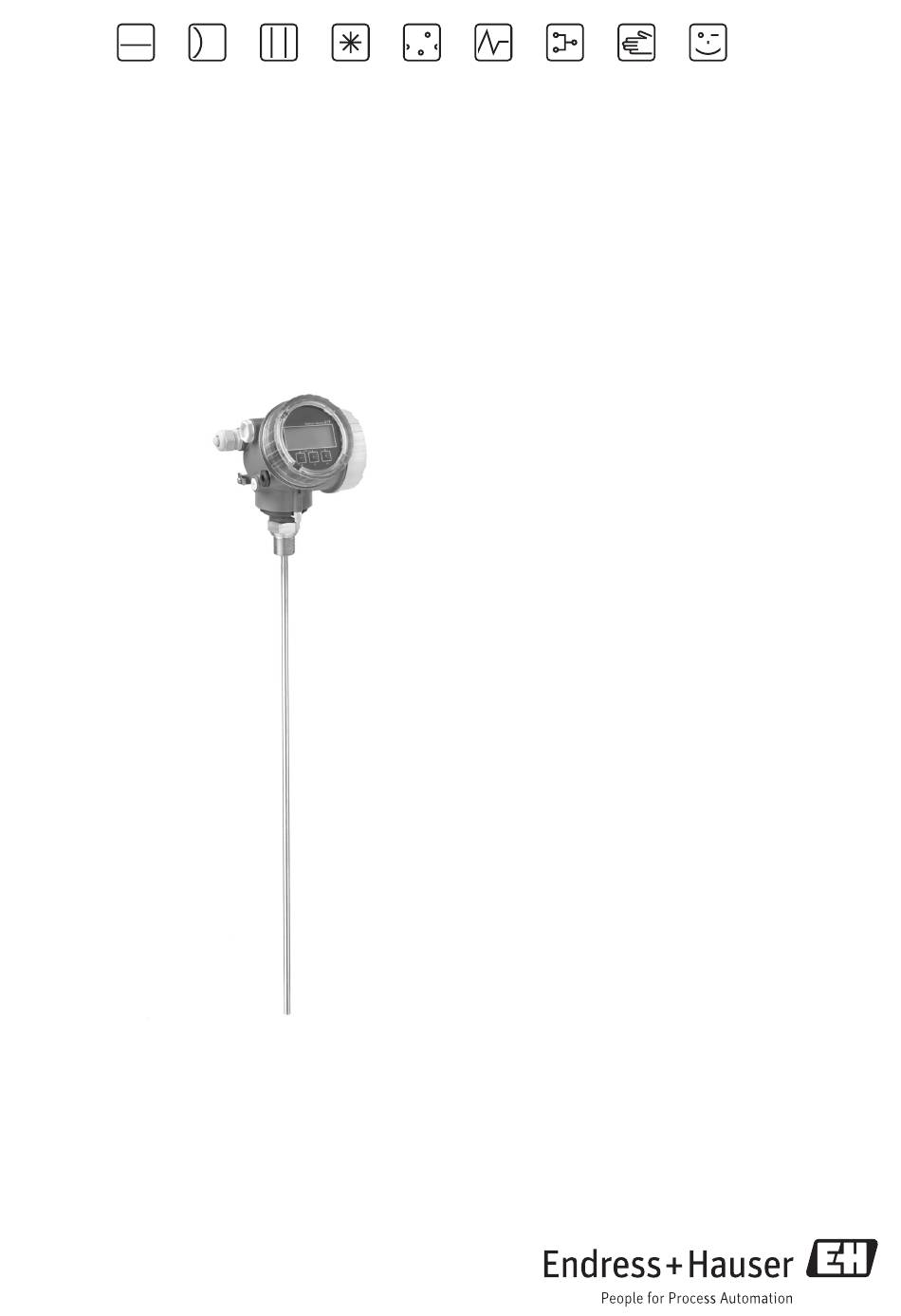

Levelflex FMP50
Radar de niveau filoguidé
Mesure de niveau sur liquides
TI01000F/00/FR/13.11
71164272
Température
Analyse
Enregistreurs Systèmes
Domaines d'application
• FMP50 - appareil de base attractif d'un point de vue
économique, pour les applications de stockage et
d'entreposage, ainsi que dans les circuits auxiliaires de
process.
• Gamme de mesure jusqu'à 12 m (39 ft)
• Raccord process 3/4" ou avec bride adaptatrice
• Gamme de température :
–20...+80 °C (–4...+176 °F)
• Gamme de pression : –1...6 bar (–14,5...87 psi)
• Différents protocoles de communication sont
disponibles pour l'intégration système :
– HART avec 4...20 mA analogique
– PROFIBUS PA (Profil 3.02)
• Utilisation pour surveillance du niveau (MIN, MAX,
gamme) jusqu'à SIL 3 (redondance homogène),
évaluation indépendante par le TÜV selon IEC 61508
Principaux avantages
• Mesure sûre, y compris en cas de fluctuations des
propriétés du produit
• Disponibilité élevée
• Mémoire de données intégrée
• Étalonnage en usine à la longueur de sonde
• Concept de commande intuitif, guidé par menu, en
langue nationale
• Possibilité d'intégration simple dans des systèmes
numériques de contrôle commande ou de gestion des
ressources
• Diagnostic précis d'appareil et de process pour une aide
à la décision rapide
• Agréments : ATEX, IEC Ex, CSA, FM
Services
Solutions
Composants
Publicité
