Commandes du outil de diagnostic

CONTRÔLES ET INDICATEURS
CONTRÔLES ET INDICATEURS
Consultez la Figure 1 pour savoir où se trouvent les différents
indicateurs 1 à 14 ci-dessous.
1. Bouton SUPPRIMER - Ce bouton sert à supprimer les codes
de problème de diagnostic (CPD), à « geler » les données de
l'ordinateur du véhicule et à rétablir l'état des sondes.
2. Bouton MENU SYSTÈME - Ce bouton affiche le menu de
menu système.
3. Bouton DTC (Défilement des codes de problèmes) – Affiche l'écran
DTC View (afficher le code de diagnostic) et/ou fait défiler l'écran pour
présenter les codes de diagnostic.
4. Bouton ALIMENTATION/LIAISON - Lorsque l'outil de
diagnostic N'EST PAS raccordé à un véhicule, ce bouton place
l'outil de diagnostic en positions « On » et « Off ». Lorsque l'outil de
diagnostic est raccordé à un véhicule, ce bouton établit la liaison
entre l'outil de diagnostic et le module de gestion du groupe
motopropulseur du véhicule pour récupérer les données de
diagnostic de la mémoire de l'ordinateur.
5. Bouton M - Ce bouton affiche le menu principal.
6. Bouton FF (Données gelées) – Lorsque l'outil de diagnostic est
raccordé à un véhicule, affiche données gelées pour la CPD priorité.
8
10
7
1
2
3
8

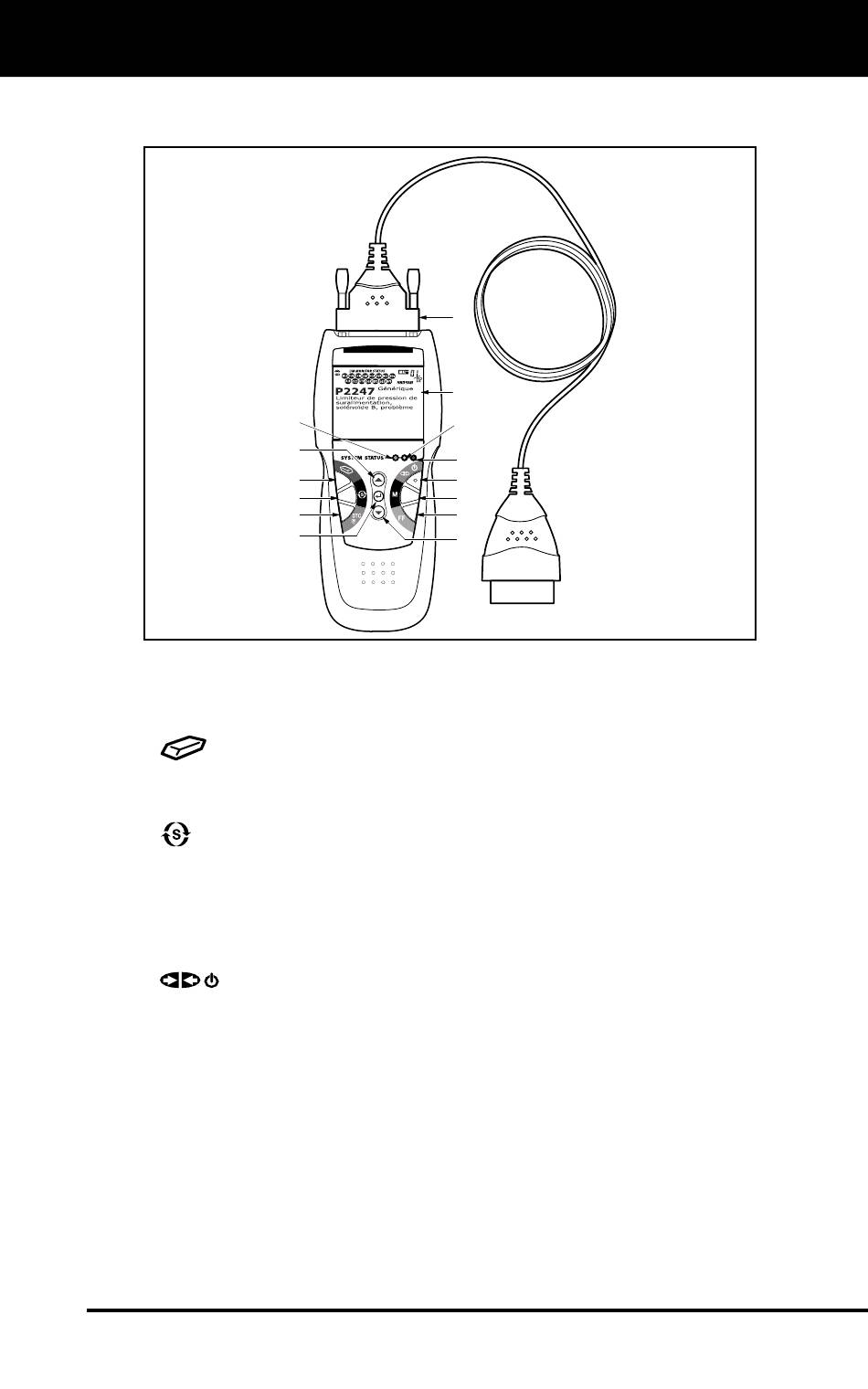

Figure 1. Contrôles et indicateurs
14
13
11
12
4
5
6
9
3150d
