Contrôle avec les commandes externes et les entrées numériques
L'utilisateur peut faire fonctionner la pompe SuperMax
d'automatisation afin de contrôler à distance les quatre vitesses programmées. La pompe est équipée d'un connecteur
étanche qui peut être utilisé avec l'ensemble de câblage de commande externe Pentair (Pentair N/P 353129Z) afin
d'exécuter les différentes vitesses à l'aide des signaux d'entrée numériques. Lorsqu'un signal de basse tension
externe est présent sur la ligne d'entrée numérique de vitesse, la pompe lance la vitesse programmée pour cette
entrée numérique. Le signal +5V fourni constitue l'entrée recommandée pour les commandes externes et les entrées
numériques de vitesse.
Raccordement à des dispositifs de commande externes
Utilisation du signal basse tension fourni pour les commandes numériques
La pompe SuperMax VS fournit un signal de sortie basse tension qui peut être utilisé pour déclencher ses propres
entrées numériques. Ce signal doit être interverti par le biais du système de contrôle externe afin d'exécuter la vitesse
à laquelle il est branché comme à l'Illustration 4. Cela pourrait être un interrupteur ou un relais d'automatisation situé
dans une autre pièce d'équipement. Cette caractéristique peut s'avérer utile pour s'assurer que la pompe exécute un
certain programme lorsqu'une vitesse précise est nécessaire pour accomplir une tâche.
Il est nécessaire de couper les câbles inclus dans l'ensemble de câblage de contrôle externe (Pentair N/P 353129Z)
afin d'obtenir une longueur adéquate pour l'installation. Aucun surplus de câble ne doit être laissé près de l'installation.
De plus, les câbles doivent être soutenus par un objet rigide si le conduit n'est pas utilisé. Un raccordement étanche et
sur mesure est situé à l'une des extrémités du câble et se branche sur le raccordement du panneau situé sur le côté
de la transmission. L'extrémité opposée possède 6 câbles définis par le Tableau 1 ci-dessous. Lorsque le signal +5V
fourni par la transmission est utilisé, les vitesses doivent être câblées comme le montre l'Illustration 4.
Lorsqu'un signal de basse tension est présent sur la ligne d'entrée numérique de vitesse, la pompe exécute la vitesse
programmée pour celle qui est actuellement déclenchée. Le signal +5V fourni par le biais du câble (rouge) est l'entrée
suggérée pour les entrées numériques de vitesse. Voir l'Illustration 4.
Remarque : N'importe quel relais peut être associé à n'importe quelle entrée numérique. L'Illustration 4 montre l'une
des nombreuses options de câblage disponibles pour l'installateur, vous permettant ainsi d'installer les commandes
externes d'une façon qui correspond le mieux à vos besoins.
Remarque : Ce signal +5V (fil rouge) est transmis par la transmission uniquement et ne doit jamais être
branché à une autre source d'alimentation!
Lorsqu'une entrée numérique de vitesse est déclenchée, la DEL située au-dessus du bouton de vitesse commence
à clignoter et l'affichage bascule entre les paramètres d'affichage et « EC », indiquant ainsi qu'un contrôle externe
est en cours. La pompe exécutera cette vitesse tant que le déclenchement de l'entrée numérique est présent. Cela
outrepassera le programme ou toute autre entrée d'utilisateur pour les sélections de vitesse faites à l'aide du clavier.
Le bouton d'affichage et celui de démarrage/arrêt sont toujours opérationnels. Dès que le déclenchement de l'entrée
numérique est retiré de tous les câbles d'entrée numérique de vitesse, la pompe reprend le programme sélectionné.
RELAIS 1 RELAIS 2 RELAIS 3
ROUGE
JAUNE
ORANGE

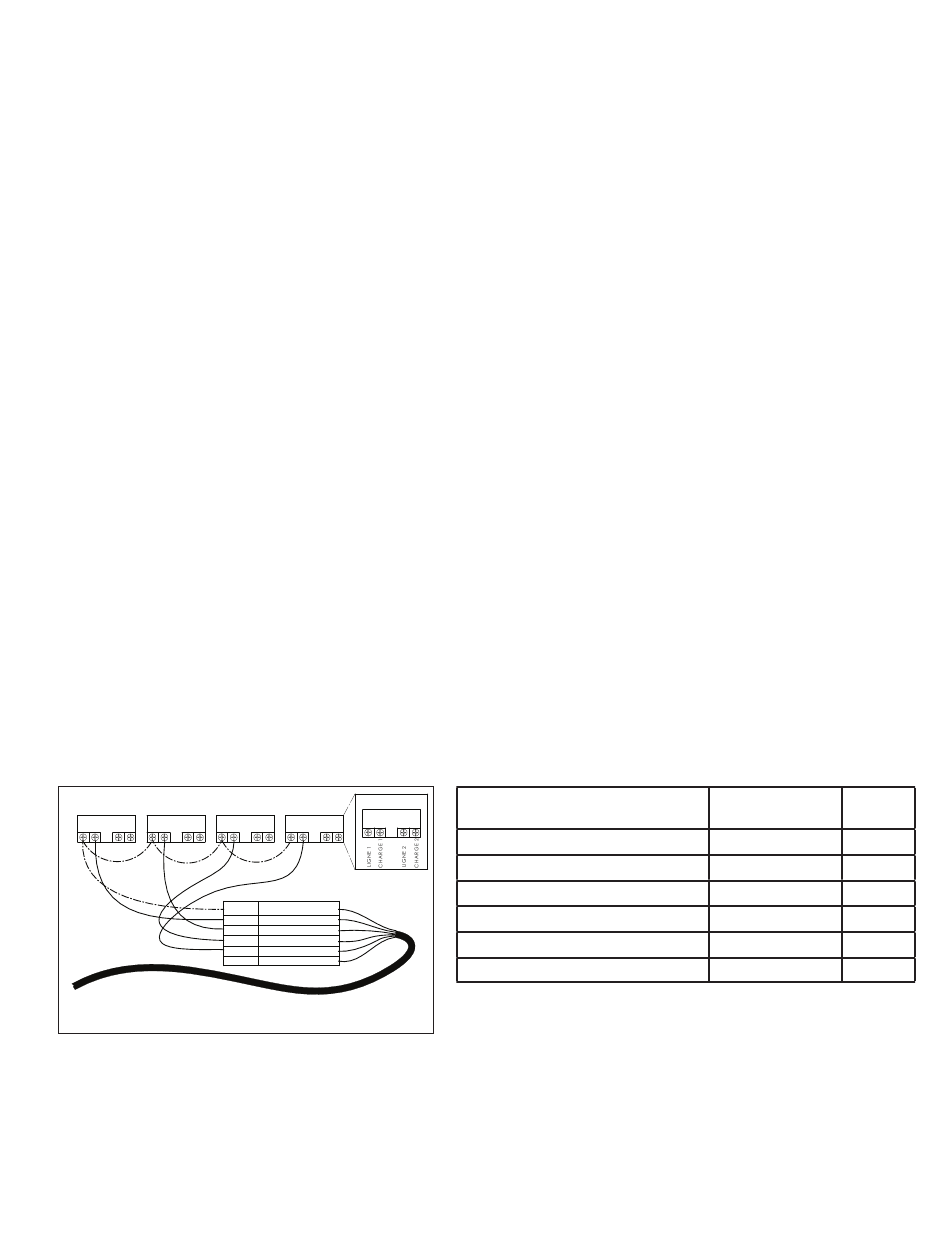

Illustration 4 :
Schéma de câblage de l'ensemble
de contrôle externe
RELAIS ÉLECTRIQUE (DPST)
RELAIS
RELAIS 4
SORTIE +5 V POUR
AMORÇAGE AUTOMATIQUE
VERT ENTRÉE NUMÉRIQUE VITESSE 1
ENTRÉE NUMÉRIQUE VITESSE 2
ENTRÉE NUMÉRIQUE VITESSE 3
BRUN ENTRÉE NUMÉRIQUE VITESSE 4
NOIR MISE À LA TERRE
VS à vitesse variable à l'aide de commandes externes
®
Définition
Sortie +5V pour les entrées numériques
Entrée numérique Vitesse 1
Entrée numérique Vitesse 2
Entrée numérique Vitesse 3
Entrée numérique Nettoyage rapide
Mise à la terre commune
Tableau de câblage d'entrée du système
de contrôle d'automatisation
Guide d'installation et d'utilisation de la pompe SUPERMAX
Portée du signal
0 – 20 mA
0,5 – 30 V CA/CC
0,5 – 30 V CA/CC
0,5 – 30 V CA/CC
0,5 – 30 V CA/CC Brun
0 V
Tableau 1 :
VS à vitesse variable
®
5
Couleur
du câble
Rouge
Vert
Jaune
Orange
Noir
