Utilisation du panneau de commande

Utilisez le panneau de commande pour démarrer et arrêter la pompe à
vitesse et débit variable IntelliPro VSF, programmer, régler et changer
les programmes et accéder aux fonctionnalités et aux paramètres de
la pompe.

Commandes et voyants du clavier :

Bouton 1 : Appuyez sur ce bouton pour sélectionner la programme 1
1
(750 tr/min). Le voyant allumé indique que la programme 1 est active.
Bouton 2 : Appuyez sur ce bouton pour sélectionner la programme 2
2
(1 500 tr/min). Le voyant allumé indique que la programme 2 est active.
Bouton 3 : Appuyez sur ce bouton pour sélectionner la programme 3
3
(2 350 tr/min). Le voyant allumé indique que la programme 3 est active.
Bouton 4 : Appuyez sur ce bouton pour sélectionner la programme 4
4
(3 110 tr/min). Le voyant allumé indique que la programme 4 est active.
Back : Revient au menu précédant sans enregistrer les réglages
5
actuels.
Save : Enregistre le réglage actuel de l'élément de menu. Une
6
fois un paramètre réglé, l'icône « Save? » est affichée.
Menu : Permet d'accéder aux éléments de menu lorsque la pompe
7
est arrêtée.
Select : Appuyez sur ce bouton pour sélectionner l'option
8
actuellement affichée sur l'écran.
Touches fléchées :
9
Flèche vers le haut : Permet de naviguer vers le haut dans
le menu ou d'augmenter une valeur lorsque vous modifiez
un paramètre.
Flèche vers le bas : Permet de naviguer vers le bas dans
le menu ou de diminuer une valeur lorsque vous modifiez
un paramètre.
Flèche vers la gauche : Déplace le curseur d'un chiffre vers
la gauche lorsque vous modifiez un paramètre.
Flèche vers la droite : Déplace le curseur d'un chiffre vers
la droite lorsque vous modifiez un paramètre.
Quick Clean : Accroît la vitesse de la pompe (nettoyer, ajouter
10
des produits chimiques, etc.). Le voyant allumé indique que cette
option est active.
Time Out : Permet à la pompe de demeurer arrêtée pendant une
11
période de temps avant de se remettre en marche normalement.
Le voyant allumé indique que cette option est active.
Bouton Start/Stop : Pour démarrer ou arrêter la pompe. Lorsque
12
le voyant est allumé, la pompe est en marche ou en mode de
démarrage automatique.
13
Bouton Reset : Réinitialise une alarme ou une alerte.
Voyants :
14
Marche : Vert lorsque la pompe est en marche.
Avertissement : Allumé en présence d'une condition
d'avertissement. Voir «Alarmes et avertissements» (page 25).
Alarme : Voyant rouge en cas de condition d'alarme. Voir
«Alarmes et avertissements» (page 25).
Écran ACL du panneau de commande :
15
• Ligne 1 : L'icône en forme de clé indique que le mode de
protection de mot de passe est activé. Si la protection du mot
de passe n'est pas activée, aucune clé ne s'affiche. Affiche
également l'heure. Des curseurs actifs s'affichent lorsque la
flèche d'entrée est disponible.
• Ligne 2 : Affiche la vitesse/débit actuelle de la pompe.
• Ligne 3 : Minuterie et puissance active.
• Ligne 4 : État actuel de la pompe et fonction en cours.
« Save? » s'affiche sur cette ligne lorsqu'un réglage peut
être sauvegardé.
Guide d'utilisation et d'installation des pompes à vitesse et débit variable INTELLIPRO VSF
750 RPM
750 RPM
T 0.00 150 WATTS
Vitesse 1 Actif
1
2
1
2
5
Back
Select
Time
Quick
Clean
Out

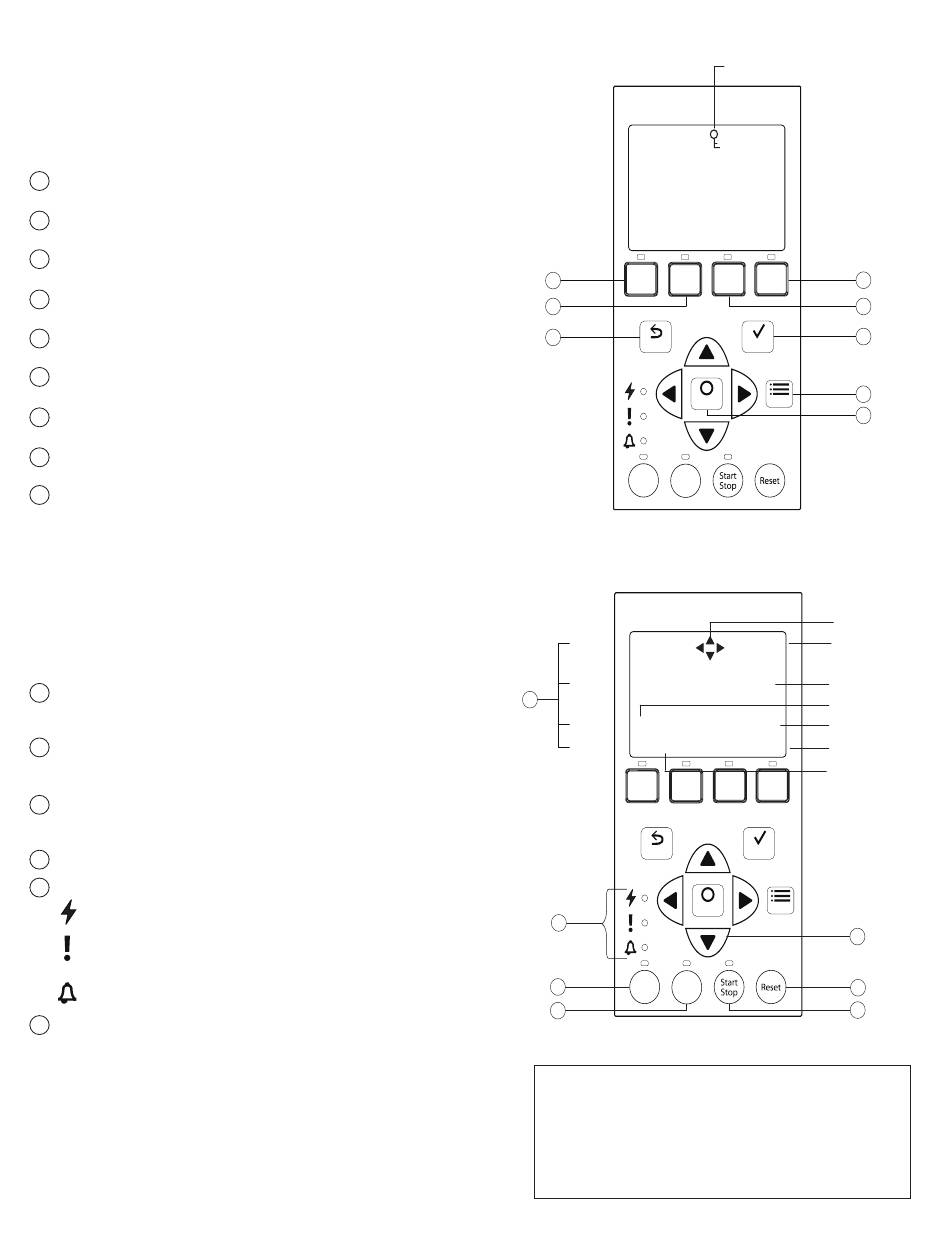

Panneau de commande – 1 à 8
Ligne 1
750 RPM
750 RPM
Ligne 2
15
T 0.00 150 WATTS
Ligne 3
Ligne 4
Vitesse 1 Actif
1
2
Back
Select
14
Time
Quick
10
Out
Clean
11
Panneau de commande – 9 à 15
Remarque : Fermez toujours le couvercle après
l'utilisation du clavier.
Remarque : L'utilisation d'un tournevis ou d'un
stylo pour programmer la pompe endommagera
le clavier. Utilisez vos doigts uniquement pour
programmer la pompe.
Icône de clé de verrouillage
12:15p
3
4
4
3
6
Save
7
Menu
8
Curseurs actifs
12:15p
Heure actuelle
Vitesse/débit actuelle
Compte à rebours
Consommation
d'énergie actuelle
Save?
Icône « Save? »
Fonctions en cours
3
4
d'utilisation
Save
Menu
9
13
