Solamente un profesional calificado en fontanería debe instalar la bomba de velocidad variable SuperMax
alto rendimiento. Consulte "Advertencias e instrucciones de seguridad de la bomba" en las páginas ii-iii para obtener
información adicional sobre la instalación y la seguridad.
Ubicación
Nota: No se debe instalar esta bomba dentro de una
estructura exterior o debajo del zócalo de un jacuzzi o spa a
menos que se indique lo contrario.
Nota: Se debe asegurar que la bomba sea segura a nivel
mecánico para el tablero del equipo.
Asegúrese de que la ubicación de la bomba cumpla
con los siguientes requisitos:
1. Instalar la bomba tan cerca de la piscina o spa como
sea posible. Para reducir la pérdida de la fricción y
mejorar la eficiencia, usar tuberías de succión y retorno
cortas y directas.
2. Instalar a un mínimo de 5 pies (1.52 metros) de la
pared interior de la piscina y el spa. Las instalaciones
canadienses requieren un mínimo de 9.8 pies (3
metros) de la pared interior de la piscina.
3. Instalar la bomba a un mínimo de 3 pies (.9 metros) de
la salida del calentador.
4. No instalar la bomba a más de 10 pies (3.1 metros)
sobre el nivel del agua.
5. Instalar la bomba en una ubicación bien ventilada y
protegida del exceso de humedad (es decir, lejos de
bajadas pluviales, rociadores, etc.).

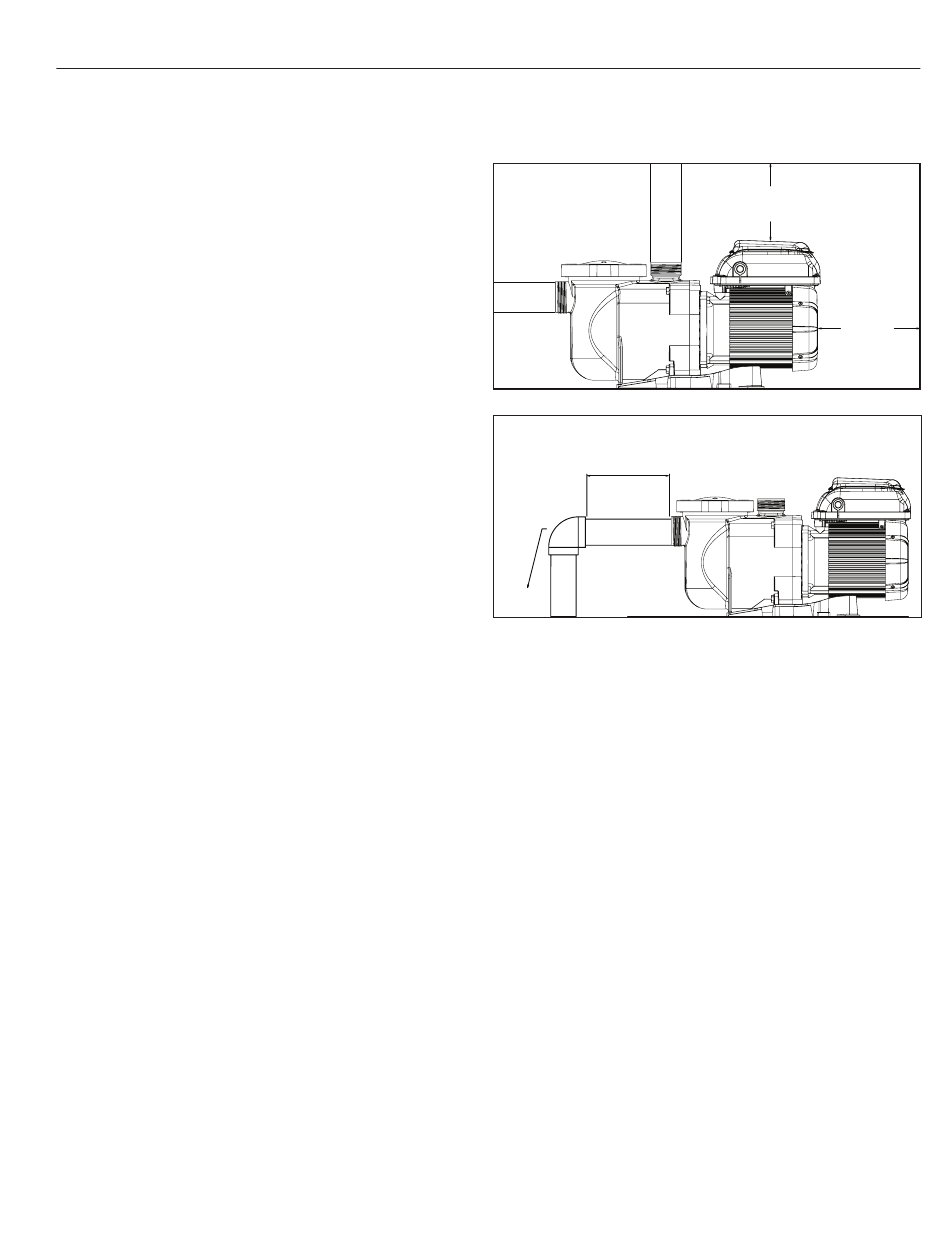

6. Instalar la bomba con un espacio posterior de al menos 3
pulgadas (7.6 cm). De ese modo, el motor se puede quitar
fácilmente para su mantenimiento y reparación. Ver Figura 1.
Tubería
1. Para un mejor sistema de tuberías de piscina se
recomienda el uso de tubos de gran tamaño.
2. La tubería del lado de succión de la bomba debería ser
igual o más grande que el diámetro de la línea de retorno.
3. La tubería del lado de succión de la bomba debería ser
igual o más grande que el diámetro de la línea de retorno.
4. Para la mayoría de las instalaciones que Pentair
recomienda instalar una válvula en la aspiración de la
bomba y mangueras de retorno para que la bomba puede
ser aislada durante el mantenimiento rutinario. Sin embargo,
recomendamos que una válvula, codo o tee instalado en
la línea de succión debe ser no más cerca de la parte
delantera de la bomba de cinco 5 veces la línea de succión
de diámetro. Ver Figura 2.
Ejemplo: Un tubo de 2.5 pulgadas requiere una distancia
de 12.5 pulgadas (31.8 cm) del frente de la entrada de
succión de la bomba. Esto ayudará a que la bomba cebe
más rápido y dure más.
Nota: No instale codos de 90° directamente en la entrada o
toma de corriente de la bomba.
Figura 1
5 x EL DIÁMETRO DEL TUBO DE SUCCIÓN
CODO
Conexiones y válvulas
1. No instale codos de 90° directamente en la
entrada de la bomba.
2. Los sistemas de succión de positiva deben tener
válvulas de compuerta instaladas en los tubos
de succión y de descarga para el mantenimiento;
sin embargo, la válvula de compuerta de succión
no debe estar a menos de cinco veces el
diámetro del tubo de succión como se describe
en esta sección.
3. Utilice una válvula de retención en la línea
de descarga cuando use esta bomba para
aplicaciones donde existe una elevación
importante en la fontanería después de la
bomba.
4. Asegúrese de instalar válvulas de retención
cuando se instale fontanería en paralelo con otra
bomba. Esto ayuda a evitar la rotación inversa
del impulsor y el motor.
Requisitos eléctricos
• Instale todos los equipos según el Código
Nacional de Electricidad y los códigos y las
ordenanzas locales aplicables.
• Se debe incorporar un medio de desconexión en
el cableado fijo según las normas de cableado.
Guía de instalación y del usuario para la bomba de velocidad variable SUPERMAX
3
INSTALACIÓN
VS de
®
6 IN (15.2 CM)
MÍNIMO
3 IN
(7.6 CM)
MÍNIMO
Figura 2
