Utilisation d'un signal basse tension alimenté de l'extérieur pour le contrôle externe
Lorsqu'un signal basse tension alimenté de l'extérieur est utilisé en tant que déclencheur d'entrée numérique, le câble
doit être branché comme indiqué à l'Illustration 5. L'entrée basse tension doit être comprise dans la plage de 5 à 30 V
CA ou CC. Dans ce cas, l'alimentation +5V (rouge) issue du centre de commande du moteur ne sera pas utilisée.
Remarque : Ce signal +5V (fil rouge) est transmis par la transmission uniquement et ne doit jamais être branché
à une source d'alimentation!
Le signal basse tension externe peut être réglé à l'aide d'interrupteurs ou de relais afin d'activer l'entrée numérique
souhaitée. Si plus d'une entrée numérique est active en même temps, elles seront résolues par priorité.
ALIMENTATION
EXTERNE
BASSE TENSION
5-30 V CA/CC
MISE À LA TERRE
Remarque : Si la pompe a été arrêtée à l'aide du bouton « Start/Stop » (Démarrage/Arrêt), elle ne fonctionnera pas
jusqu'à ce qu'elle soit redémarrée en appuyant sur le bouton « Start/Stop » (Démarrage/Arrêt). Si la DEL « Start/Stop »
(Démarrage/Arrêt) est allumée, cela indique que la pompe est en marche et qu'elle fonctionne par le biais des entrées
numériques.
Remarque : Si plusieurs déclencheurs basse tension sont présents, ils seront résolus dans cet ordre : Nettoyage rapide,
Vitesse 3, Vitesse 2, puis Vitesse 1.
Mode contrôle externe uniquement
Le mode contrôle externe uniquement permettra à la pompe de ne fonctionner qu'à partir d'entrées et de contrôles
externes. Lorsque ce mode est activé, le programme horaire sélectionné de la pompe est désactivé et les requêtes de
vitesse faites par l'utilisateur sur le clavier ne seront pas acceptées. Si la pompe est arrêtée, l'utilisateur a toujours la
possibilité de programmer les vitesses pour les quatre boutons de vitesse.
Pour activer le mode contrôle externe uniquement :
1. Arrêter la pompe en appuyant sur le bouton « Start/
Stop » (Démarrage/Arrêt).
2. Activer le mode contrôle externe uniquement en
maintenant enfoncé le bouton « Start/Stop »
(Démarrage/Arrêt) pendant 10 secondes.
3. Si la procédure a fonctionné, la DEL située à côté de
« Ext. Control Only » (Contrôle externe uniquement)
s'allumera. Voir l'Illustration 6.
4. Il faut à nouveau appuyer sur le bouton « Start/Stop »
(Démarrage/Arrêt) pour permettre à la pompe de
fonctionner.
Guide d'installation et d'utilisation de la pompe SUPERMAX

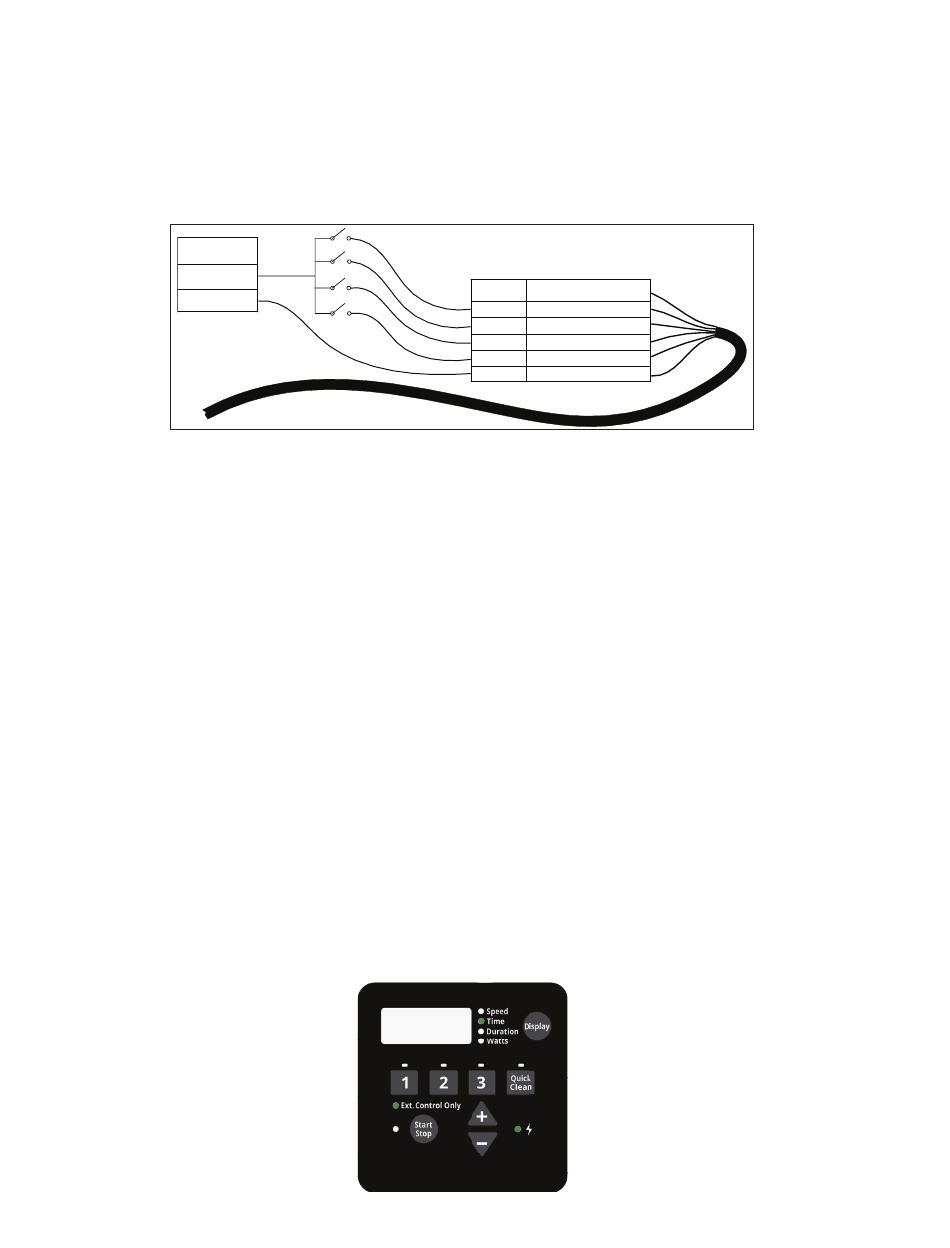

Illustration 5 : Schéma de câblage d'alimentation basse tension
9 : 00
Illustration 6 : Activation du mode contrôle externe uniquement
VS à vitesse variable
®
SORTIE +5 V POUR
ROUGE
AMORÇAGE AUTOMATIQUE
VERT ENTRÉE NUMÉRIQUE VITESSE 1
JAUNE ENTRÉE NUMÉRIQUE VITESSE 2
ORANGE ENTRÉE NUMÉRIQUE VITESSE 3
BRUN ENTRÉE NUMÉRIQUE VITESSE 4
NOIR MISE À LA TERRE
Pour désactiver le mode contrôle externe uniquement :
1. Arrêter la pompe en appuyant sur le bouton « Start/
Stop » (Démarrage/Arrêt).
2. Désactiver le mode contrôle externe uniquement
en maintenant enfoncé le bouton « Start/Stop »
(Démarrage/Arrêt) pendant 10 secondes.
3. Si la procédure a fonctionné, la DEL située à côté de
« Ext. Control Only » (Contrôle externe uniquement)
s'allumera s'éteindra. Voir l'Illustration 6.
4. Il faut à nouveau appuyer sur le bouton « Start/Stop »
(Démarrage/Arrêt) pour permettre à la pompe de
fonctionner.
