4
RIESGO DE CHOQUE ELÉCTRICO O ELECTROCUTACIÓN. La bomba de velocidad variable SuperMax
electricista certificado o matriculado o un profesional cualificado de mantenimiento de acuerdo con el Código Eléctrico Nacional y todos los
códigos y las ordenanzas locales vigentes. La instalación incorrecta ocasionará un peligro eléctrico que podría provocar la muerte o graves
lesiones personales a los usuarios, instaladores u otras personas debido a un choque eléctrico, y también podría ocasionar daños a la propiedad.
Siempre desconecte la alimentación de la bomba con el disyuntor térmico antes de hacer un mantenimiento de la misma.
Si no lo hace, podría provocar serias lesiones e incluso la muerte a la persona que realiza el mantenimiento, a los usuarios de la
piscina u a otras personas debido a un choque eléctrico y/o los daños a la propiedad.
Lea todas las instrucciones de mantenimiento antes de trabajar con la bomba.
Descripción general del cableado e instalación
Se debe cortar el suministro eléctrico para instalar,
hacer mantenimiento o reparar componentes eléctricos.
Observe todos los avisos de advertencia fijados en el equipo, la bomba y en
estas instrucciones de instalación.
Las conexiones de la bomba de velocidad variable SuperMax VS
se deben hacer conforme a los códigos y estándares eléctricos
locales. Remítase siempre al Código Eléctrico Nacional. Esta
bomba debe ser instalada por un electricista matriculado.
La bomba SuperMax VS acepta entrada de corriente monofásica
de 99-253 V y 50 o 60 Hz. Las conexiones del bloque de
terminales son compatibles con cables sólidos o trenzados
de hasta 10 AWG. También existen conectores rápidos; sin
embargo, consulte los códigos eléctricos locales para aplicar
el método de conexión deseado. Las conexiones a la terminal
de descarga a tierra (ver Figura 3) en el compartimiento de
cableado en el terreno deben ser permanentes, de acuerdo
con el código eléctrico local. El controlador del motor regulará
automáticamente la velocidad de la bomba cuando funcione con
un voltaje inferior, para mantener la corriente por debajo de
los 13,2 A. No es necesario cambiar el cableado para utilizar
la bomba con una potencia nominal de 110 V; se utilizan las
mismas terminales que para el cableado de alto voltaje.
El accionador funcionará con sistemas eléctricos bifásicos de
línea-línea-tierra así como de línea-neutro-tierra. Esta bomba
debe estar permanentemente conectada a un disyuntor
térmico, según lo especifica el código eléctrico local.
1. Apague todos los disyuntores térmicos e interruptores
eléctricos antes de hacer las conexiones del motor.
Espere siempre cinco (5) minutos después de
desconectar la energía de la bomba, antes de abrir o
hacer el mantenimiento del accionador.
2. Elija un tamaño de cable para la bomba de
conformidad con el Código Eléctrico Nacional y todos
los códigos y ordenanzas locales aplicables. Si tiene
dudas, use un cable de mayor calibre (de diámetro
más grande). Asegúrese de que la tensión del
cableado se halle dentro del rango de operación.
3. Asegúrese de que todas las conexiones eléctricas
estén limpias y firmes.
4. Corte los cables a la longitud apropiada para que no se
superpongan o toquen cuando se conecten a la caja de
terminales.
5. Conecte el motor a tierra permanentemente utilizando el
tornillo de descarga a tierra ubicado en la parte trasera
interna de la interfaz del controlador (véase la Figura 3).
Use el tipo y tamaño de cable correctos especificados por
el Código Eléctrico Nacional. Asegúrese de que el cable a
tierra esté conectado a una descarga a tierra del servicio
eléctrico.
Guía de instalación y del usuario para la bomba de velocidad variable SUPERMAX
6. Conecte el motor con todas las partes de metal
de la estructura de la piscina y a todos los equipos
eléctricos, conductos de metal y tuberías de metal
dentro de 5 pies (1,5 m) de las paredes internas de
la piscina, spa o jacuzzi de acuerdo con el Código
Eléctrico Nacional actual. UL requiere el uso de un
conductor de conexión de cobre sólido no menor de 8
AWG. Véase la Figura 3.
Nota: Para Canadá se requiere 6 AWG o un
conductor de conexión de cobre más grande.
7. La bomba debe estar conectada permanentemente
a un disyuntor térmico, a un temporizador de 2
polos o a un relé de 2 polos. Si la corriente alterna
es suministrada por un disyuntor térmico, utilice
un disyuntor dedicado que no tenga otras cargas
eléctricas.
8. Conecte la bomba de forma permanente a un circuito.
Asegúrese de que no haya otras luces o artefactos
conectados a ese circuito.
Terminal de

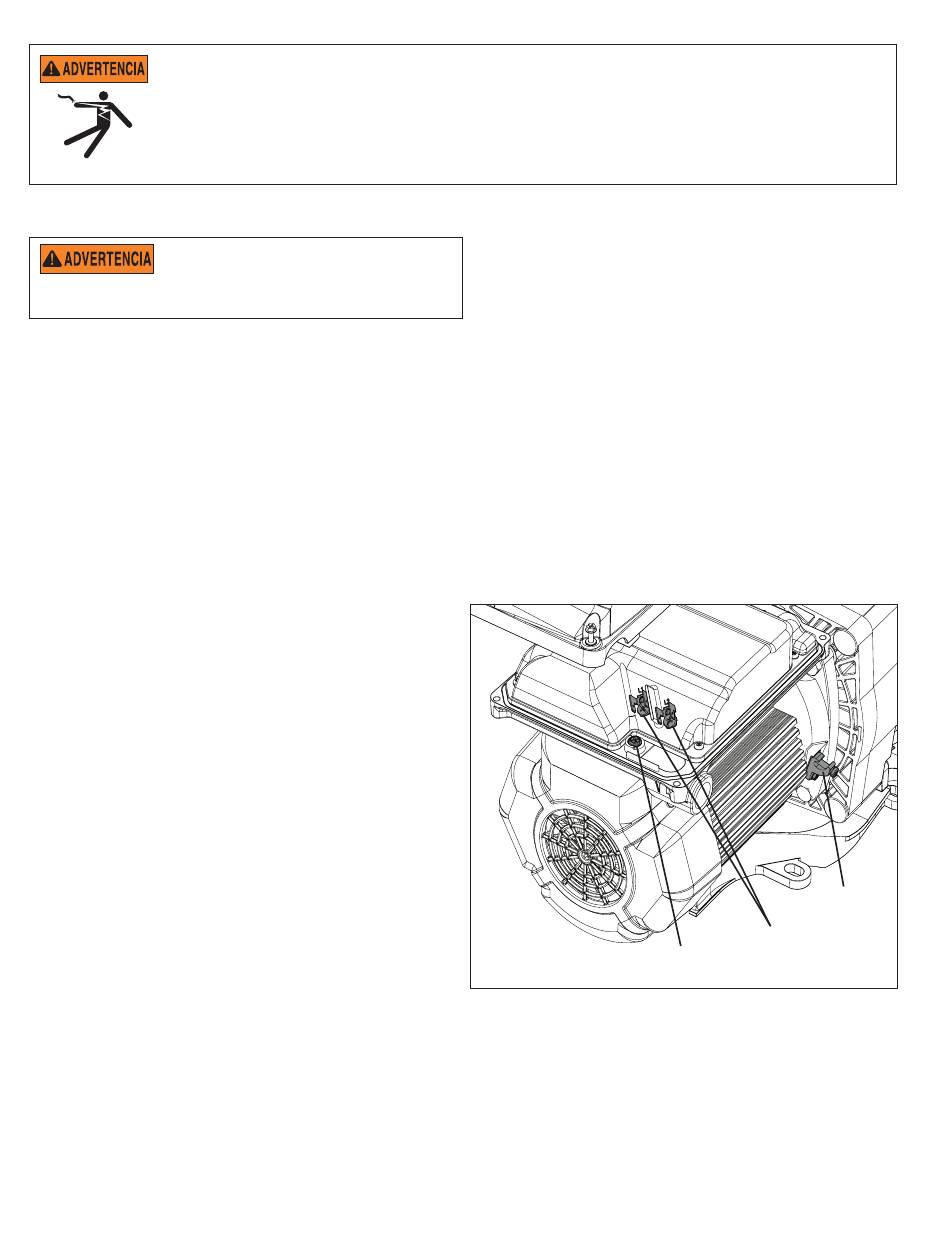

Figura 3
conexión a tierra
El compartimiento de cableado externo tiene un puerto
de conducto roscado NPT de 1/2" para el accesorio
hermético.
Se debe utilizar la lengüeta de contacto para unir el marco
del motor con la base del equipo.
VS
®
® VS debe ser instalada por un
Lengüeta de
contacto
Conexiones de
alimentación CA
