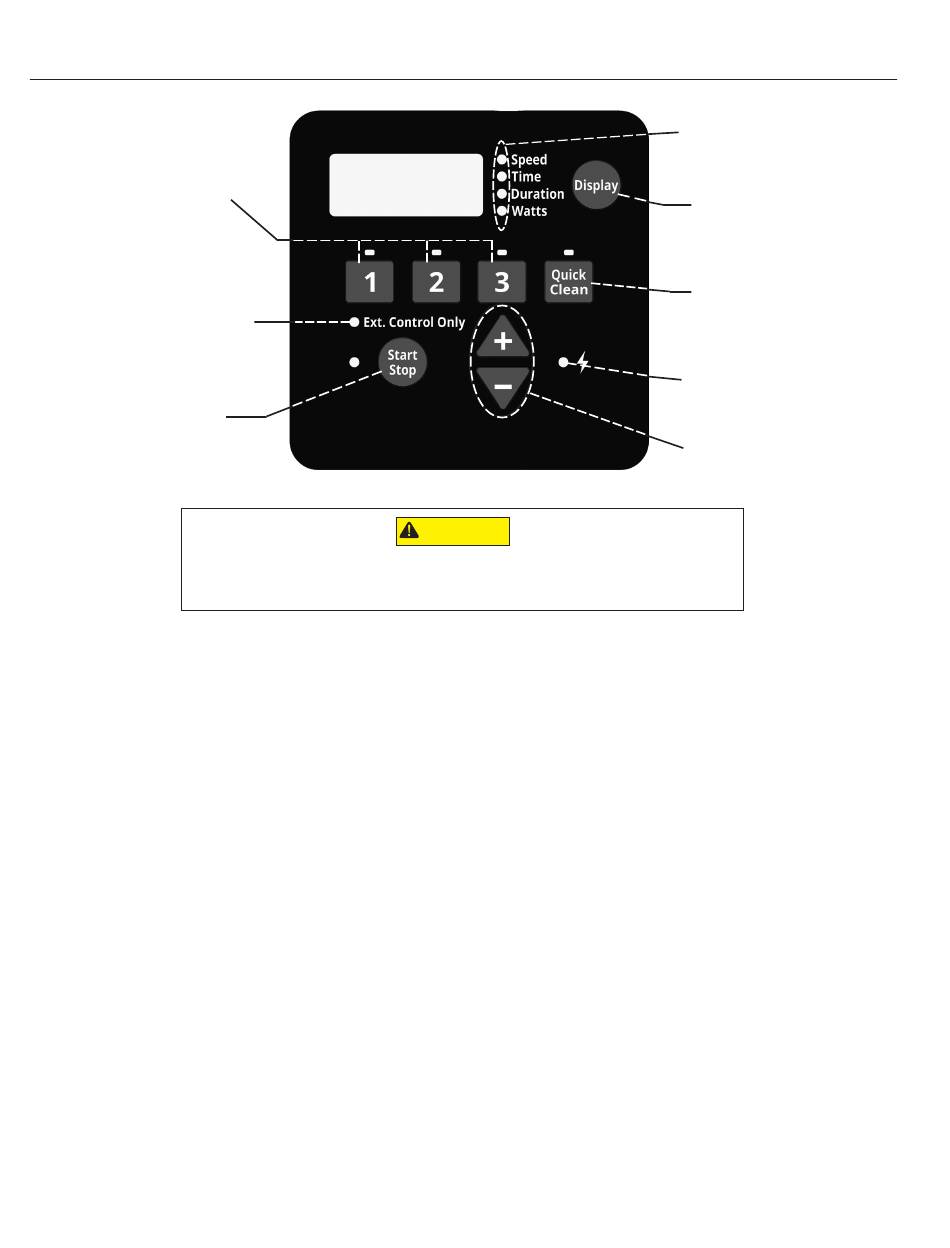

APERÇU DU PANNEAU DE COMMANDE
(1) Boutons de vitesse
(2) Indicateur DEL
de contrôle externe
uniquement
(3) Bouton
Démarrage/Arrêt
n'importe lequel des boutons mentionnés dans cette section peut déclencher le démarrage du moteur. La

Navigation sur le clavier

1. Boutons de vitesses : Permettent de sélectionner la vitesse de fonctionnement souhaitée. La DEL située
au-dessus des boutons de vitesse s'allumera au-dessus de la vitesse sélectionnée ou en utilisation. Une DEL
clignotante indique qu'un contrôle externe est actif sur ce canal de vitesse.
2. Indicateur DEL de contrôle externe uniquement : Indique que la pompe fonctionne en mode contrôle externe
uniquement. Lorsque la DEL est allumée, le programme est désactivé et la seule entrée est celle des contrôles
externes de basse tension.
3. Bouton « Start/Stop » (Démarrage/Arrêt) : Permet de démarrer et d'arrêter la pompe. Lorsque la pompe est
arrêtée et que la DEL n'est pas allumée, la pompe est incapable de fonctionner, peu importe le type d'entrée.
4. Indicateurs DEL de mode d'affichage : Une DEL allumée indique l'information affichée sur l'écran à tout
moment. Une DEL clignotante indique que le paramètre est en cours de modification.
5. Bouton d'affichage : Permet de basculer entre les différents modes d'affichage disponibles. Ce bouton sert
également à régler l'horloge 24 heures et la résolution d'écran.
6. Bouton de nettoyage rapide : Permet d'utiliser une vitesse et une durée sélectionnées et programmées pour le
nettoyage rapide. Lorsque la DEL est allumée, le programme de nettoyage rapide est activé.
7. Indicateur DEL d'alimentation : Une DEL allumée indique que la pompe est alimentée par une source
de courant.
8. Flèches « + » et « - » : Permettent d'apporter des ajustements à l'écran aux réglages de la pompe. La flèche
« + » augmente la valeur d'un certain réglage, alors que la flèche « - » en diminue la valeur. Maintenir le bouton
de la flèche enfoncée augmentera ou diminuera plus rapidement les changements progressifs.
Guide d'installation et d'utilisation de la pompe SUPERMAX
Si le moteur de la pompe SuperMax
méconnaissance de cette caractéristique pourrait entraîner des dommages corporels ou matériels.
ATTENTION
VS à vitesse variable est sous tension, le fait d'appuyer sur
®
VS à vitesse variable
®
(4) Indicateurs DEL
du mode affichage
(5) Bouton affichage
(6) Bouton de
nettoyage rapide
(7) Indicateur DEL
d'alimentation
(8) Flèches
« + » et « - »
