SBR1/2 – Tarjeta del resolver (solo para MASTERDRIVES Motion Control)
Simulación taco de
impulsos
(solo en SBR2)
8.5

Puesta en servicio

INDICACION
8-6
En la conexión X410 se pueden tomar las señales de simulación de un
taco de impulsos producidas en la tarjeta opcional.
La tarjeta opcional produce opcionalmente 512 ó 1024 impulsos por
cada revolución eléctrica. Con un resolver de dos polos se generan
512 ó 1024 impulsos, con uno de cuatro polos 1024 ó 2048 y con uno
de seis polos 1536 ó 3072 impulsos por cada revolución mecánica del
resolver.
Las señales de simulación están a disposición como señales
diferenciales según la normativa RS 422.
Borne Denomina-
ción
90 A+
91 A-
92 B+
93 B-
94 N+
95 N-
Sección conectable: 0,5 mm² (AWG 20)
Cuando el equipo está montado, el borne 90 se encuentra arriba.

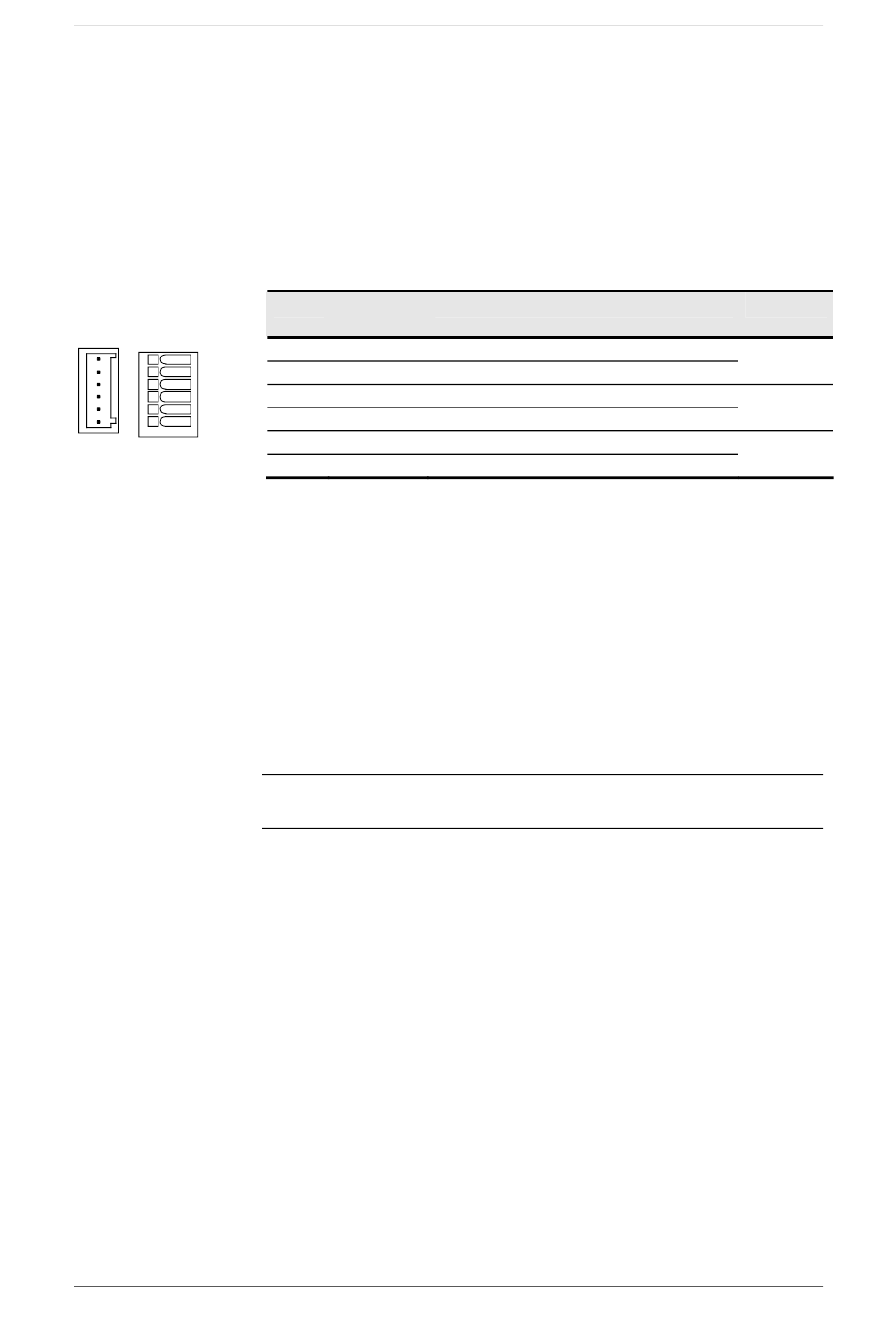

Tabla 8-3 Asignación de bornes, conexión X410
Cuando se ha terminado el montaje de la tarjeta opcional SBR, el
equipo base (convertidor/ondulador), realiza un autocontrol automático
al encenderlo.
Las indicaciones para la parametrización rápida se pueden obtener en
la documentación del equipo base correspondiente.
Significado
Simulación taco de impulsos canal A+
Simulación taco de impulsos canal A-
Simulación taco de impulsos canal B+
Simulación taco de impulsos canal B-
Simulación taco de impulsos canal cero+
Simulación taco de impulsos canal cero-
6SE7087-6NX84-0FF5
Tarjetas opcionales
05.2006
Campo
Norma
RS 422
Norma
RS 422
Norma
RS 422
