Instructions de montage uniquement pour le personnel spécialisé
4. Faites passer le câble de raccordement du système de chauffage par le
passage de câbles 6.
5. Raccordez les fils de ce câble de raccordement aux bornes U – V – W – N – PE
de la barre de raccordement 5 et au niveau des bornes correspondantes
de la commande du sauna. Ce faisant, conformez-vous aux instructions de
montage de la commande du sauna.
6. Faites passer le câble de l'évaporateur par le passage de câbles 8.
7. Raccordez les fils du câble de l'évaporateur aux bornes PE – N – U1 – Wm
de la barre de raccordement 7 et aux bornes correspondantes de la com-
mande du sauna. Ce faisant, conformez-vous aux instructions de montage
de la commande du sauna.
8. Fixez de nouveau le cache en tôle 2
sur le poêle pour sauna.
5
6

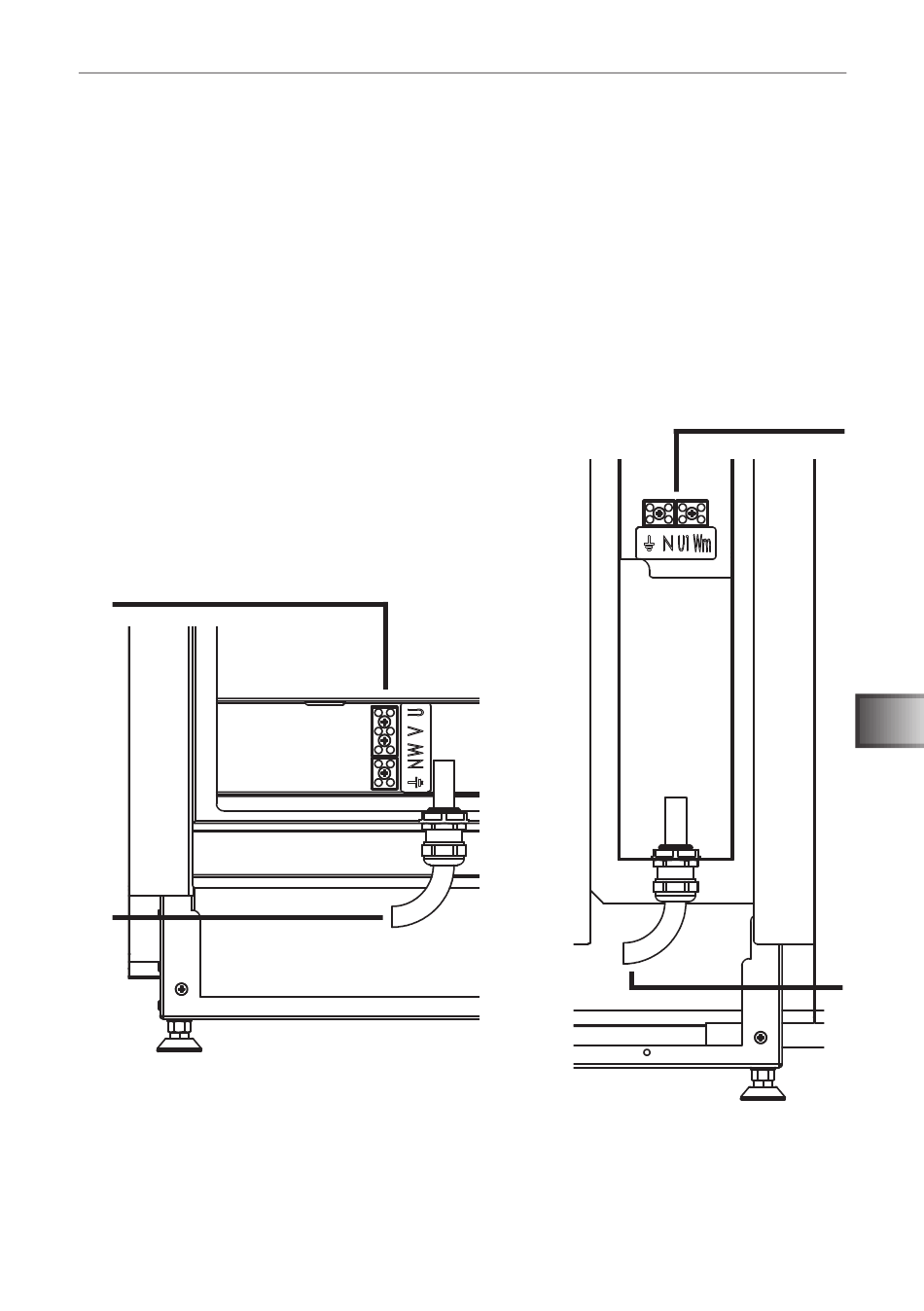

5 Barre de raccordement pour le système de chauffage
6 Passage pour le câble de raccordement du système de chauffage
7 Barre de raccordement pour l'évaporateur
8 Passage pour le câble de l'évaporateur
