Montagehandleiding uitsluitend voor vakpersoneel
4.2. Veiligheidsafstanden
Neem de in de in Afb. 1 aangegeven minimale veiligheidsafstanden in acht.

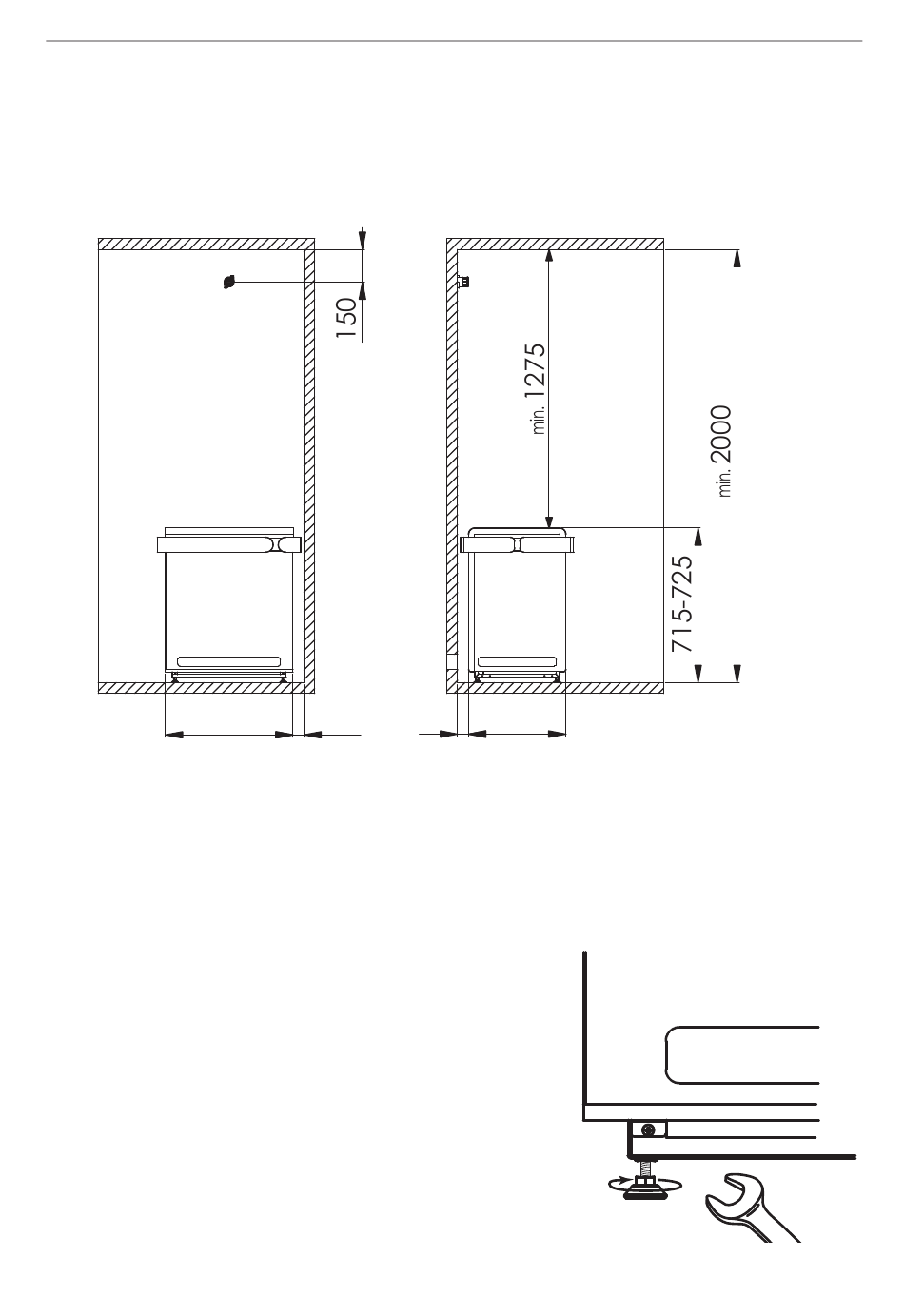

Afb. 1 Veiligheidsafstanden Concept R combi 9 kW en 10,5 kW
(CP-RC-090 / CP-RC-105)
590
4.3. Hoogte verstellen
De saunakachel Concept R combi beschikt over hoogteverstelbare standvoeten.
Hierdoor kan de hoogte van de saunakachel van 715 mm tot 725 mm worden
ingesteld. Omdat de hoogte van elke standvoet individueel kan worden ingesteld,
is aanpassing aan een niet effen ondergrond mogelijk.
1. Maak de standvoet van de saunakachel los
met een steeksleutel (13 mm).
2. Til de saunakachel iets op en draai de voet
naar rechts om de hoogte te verminderen.
Draai naar links om de hoogte te vergroten.
3. Draai de standvoet met de steeksleutel
weer vast.
WORLD OF WELLNESS
50
50
min.
min.
450
Maten in mm
p. 12/26
