Monteringsanvisning endast för fackpersonal

4.4. Elschema

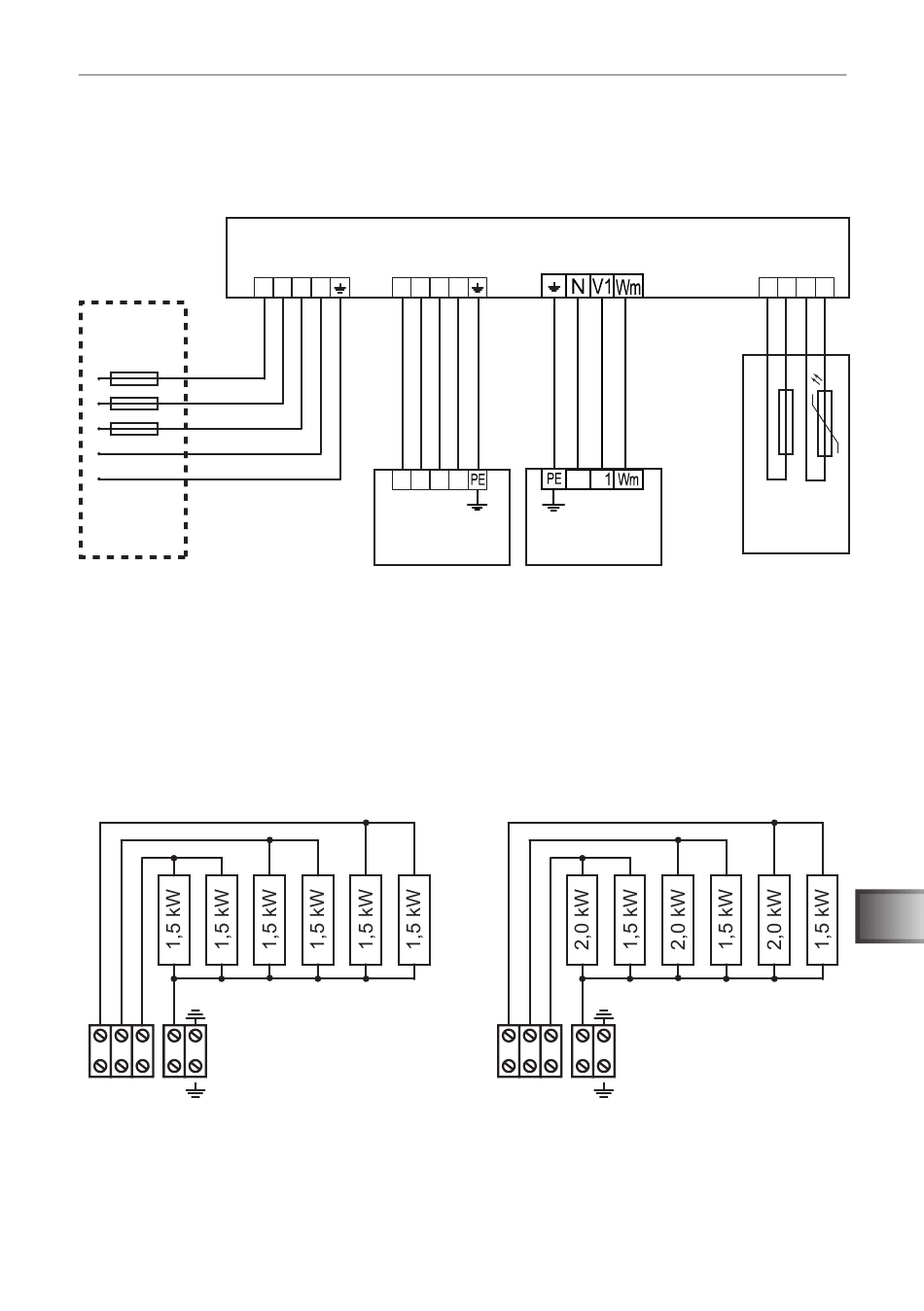

Bild 2 Elschema Concept R Combi 9 kW och 10,5 kW
5
400 V~
3x16 A
1 Styrenhet
2 Temperaturgivare med övertemperaturskydd
3 Förångare 2,5 kW
4 Värmesystem 9 kW eller 10,5 kW
5 Strömförsörjning
Bild 3 Kopplingsscheman – värmesystem
U V W N
Till
styrenhet
för bastu
WORLD OF WELLNESS
L1 L2 L3 U V
N
U V
9 kW
10,5 kW
CP-RC-090
9 kW
CP-R-090
9,0 kW
N
W
N N U
W
4 3
2,5 kW
U V W N
Till
styrenhet
för bastu
S. 13/26
1
r r w w
ϑ
ϑ
2
SV
CP-RC-105
10,5 kW
CP-R-105
10,5 kW
