4. Připojovací kabel topného systému provlečte průchodkou 6.
5. Vodiče připojovacího kabelu připojte ke svorkám U – V – W – N – PE na
připojovací svorkovnici 5 a k odpovídajícím svorkám řídicí jednotky sauny.
Přitom dodržte návod k montáži řídicí jednotky sauny.
6. Kabel odpařovače provlečte průchodkou 8.
7. Vodiče kabelu odpařovače připojte ke svorkám PE – N – U1 – Wm na při-
pojovací svorkovnici 7 a k odpovídajícím svorkám řídicí jednotky sauny.
Přitom dodržte návod k montáži řídicí jednotky sauny.
8. Krycí plech 2 upevněte opět k saunovým kamnům.
5
6

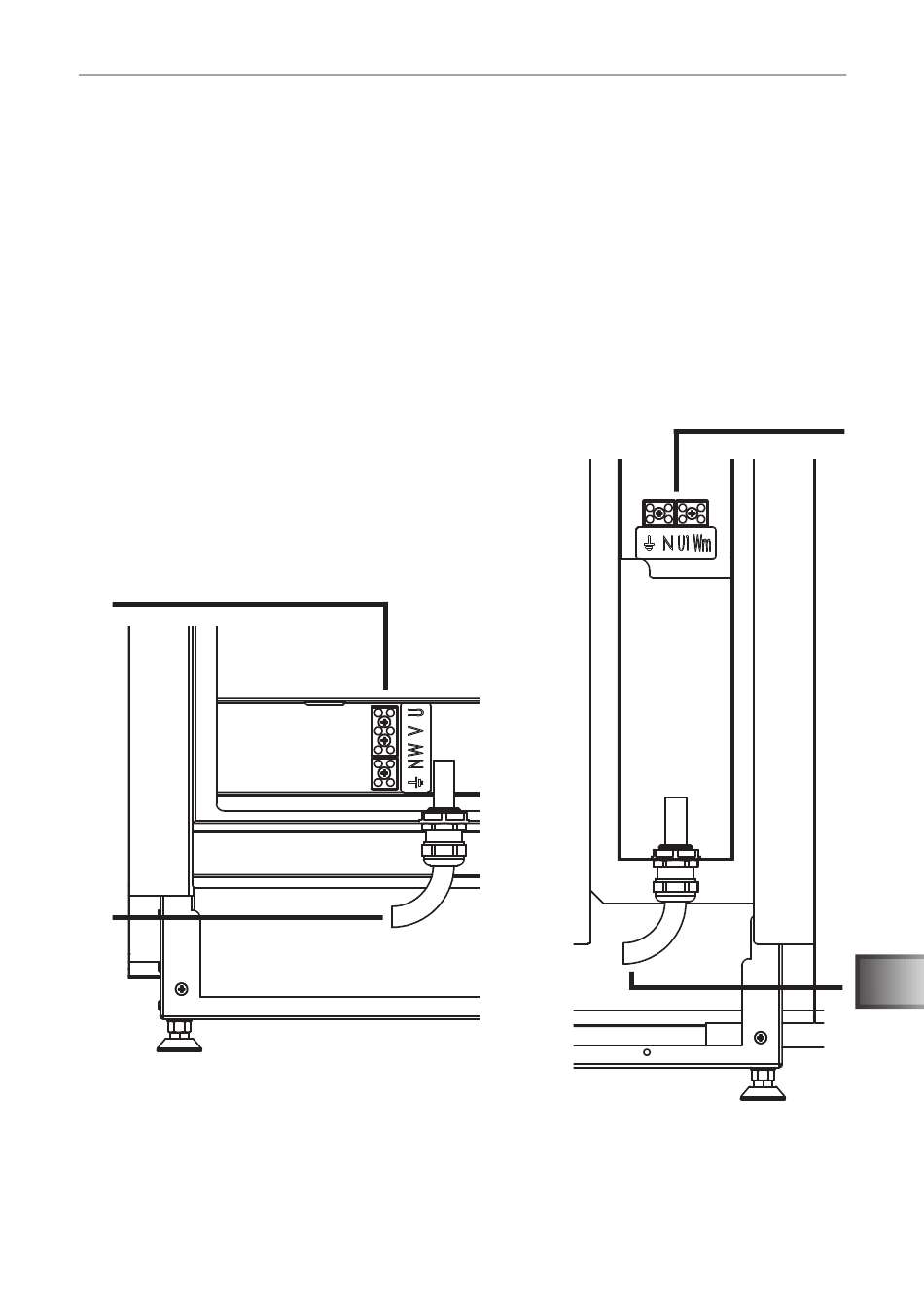

5 Připojovací svorkovnice topného systému
6 Průchodka na připojovací kabel topného systému
7 Připojovací svorkovnice odpařovače
8 Průchodka kabelu odpařovače
