5. Diagnostic et traitement des erreurs
1
Ecriture diagnostic
d'appareil 1 signifi-
cative
2
Ecriture diagnostic
d'appareil 4 à 7
significative
3
Ecriture diagnostic
d'appareil 2 à 3
significative

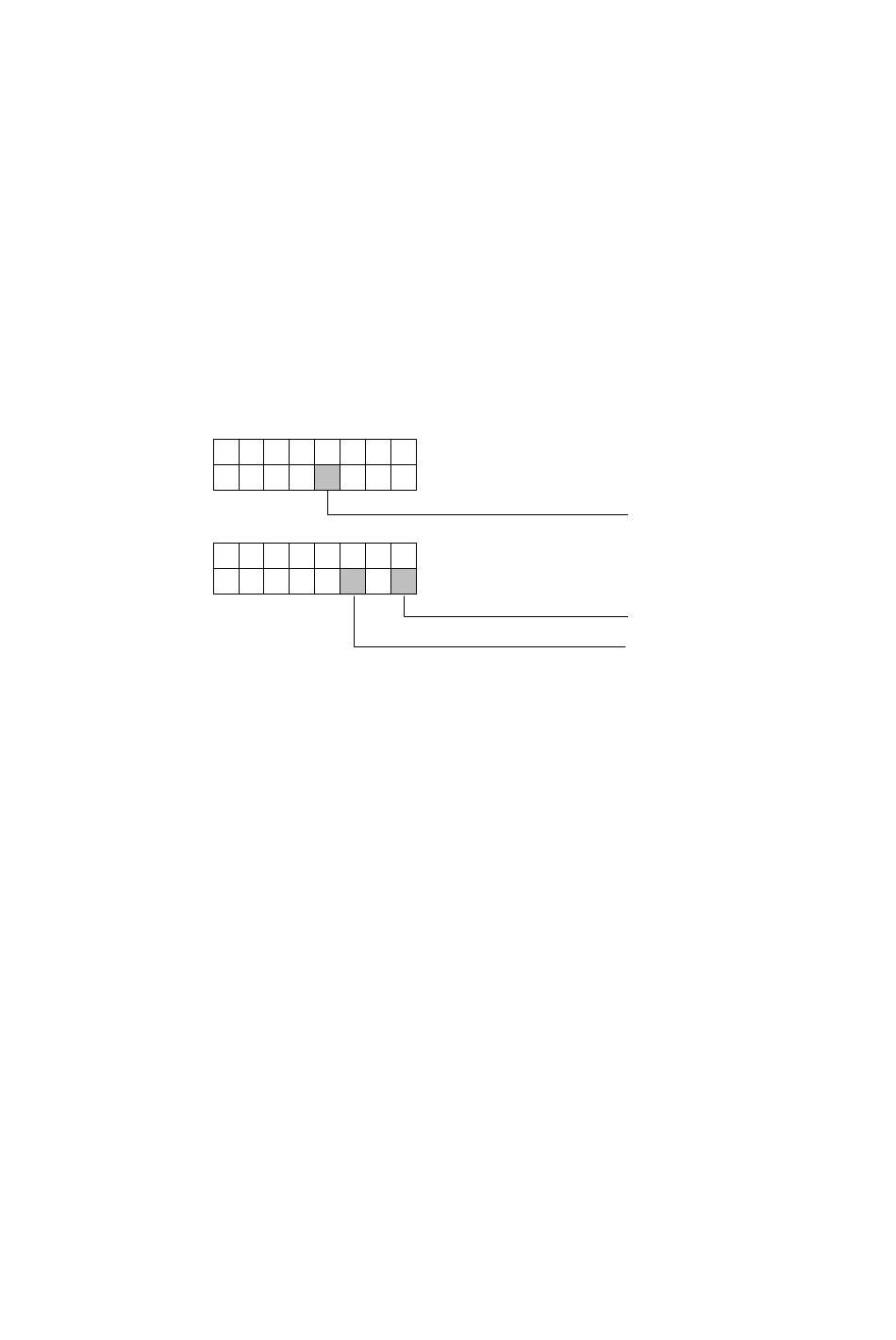

Fig. 5/12: Etapes de diagnostic
5-20
Remarques concernant les maîtres DP courants
Les informations de diagnostic sont prélevées au niveau du
terminal par le maître DP à l'aide de la fonction Slave_Diag.
Le terminal répond par une chaîne d'octets de longueur 15.
Possibilités de diagnostic via PROFIBUS-DP
Le terminal de distributeurs Festo offre de nombreuses possi-
bilités de diagnostic avec PROFIBUS-DP. La figure suivante
montre les étapes significatives pour le diagnostic d'un termi-
nal de distributeurs. Seuls sont représentés les bits de dia-
gnostic, qui impliquent une étape suivante de diagnostic.
7
6
5
4
3
2
1
1
7
6
5
4
3
2
1
1
0
Bit
Etat de la station 1
0
Bit
1
Diagnostic d'appareil 1
Festo P.BE-VIFB13-03-FR fr 0003c
