C H A P I T R E U N
BRANCHEMENTS DU SYSTEME
Quelques branchements simples sont nécessaires avant la mise en marche du
système. Les procédures de connexion pour chaque composant sont abordées
dans les rubriques suivantes.
Prise
d'alimentation
Connexion du
tuyau de la
pompe à vide
Branchement de la pompe à vide
1. Enfoncez une extrémité du tuyau de la pompe à vide dans l'adaptateur
2. Enfoncez l'autre extrémité dans l'adaptateur cannelé de la pompe à vide.
REMARQUE : pour obtenir plus de puissance (de l'ordre de 15 %),
enlevez l'adaptateur cannelé du port d'échappement de la pompe à vide.
1-6

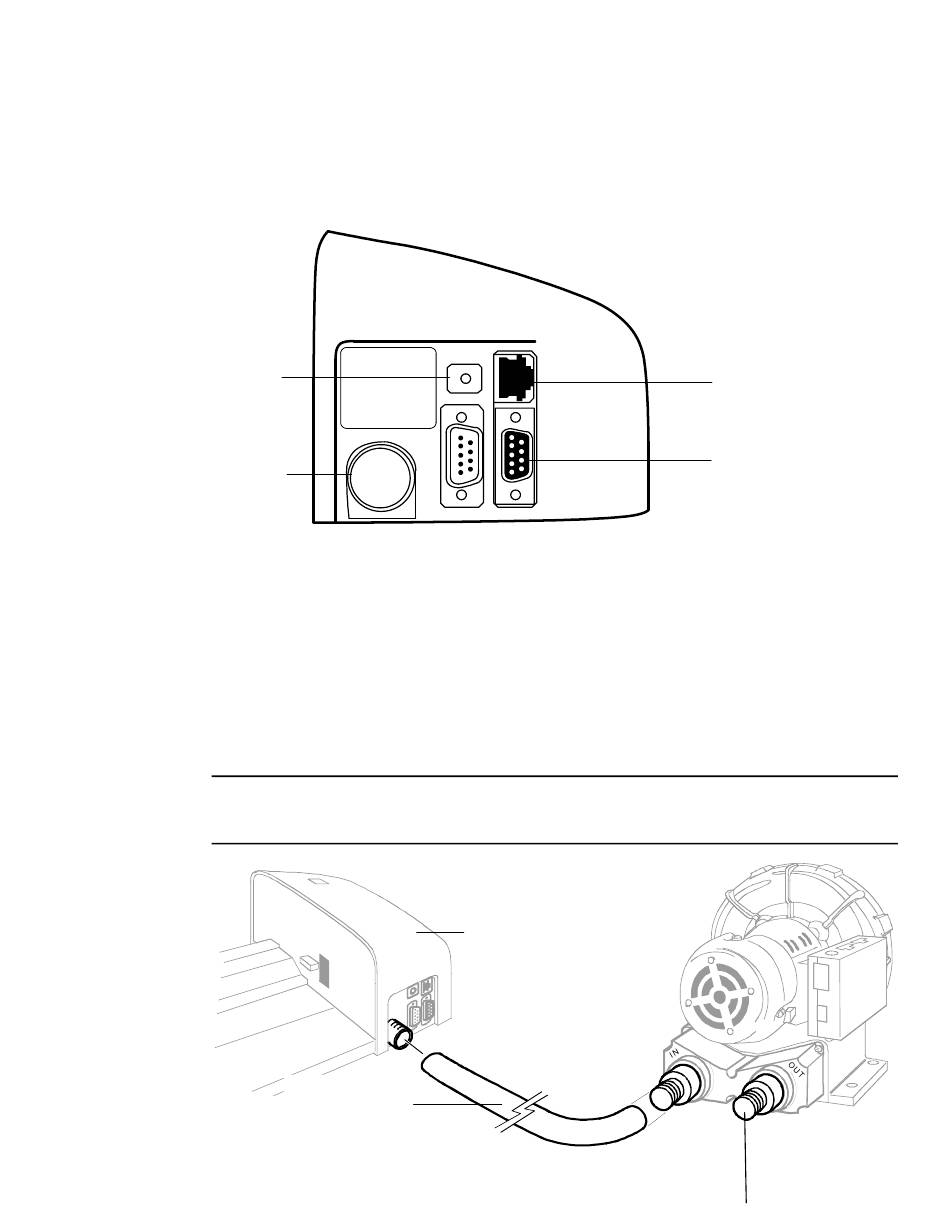

Vue arrière du poste d'arrimage
cannelé situé à l'arrière du poste d'arrimage.
Tuyau de la
pompe à vide
Poste d'arrimage
Adaptateur d'échappement
Port d'entrée/sortie
de la pompe à vide
Port
d'entrée/sortie de
l'ordinateur
