16 - DÉMARRAGE
16.1 - Vérifications préliminaires
- Ne jamais tenter de faire démarrer l'unité sans avoir lu et compris
parfaitement les explications concernant les unités et pris au
préalable les précautions suivantes :
- Vérifier le fonctionnement de la pompe de circulation de l'eau
réfrigérée avec la fonction de Test rapide.
- Vérifier les unités de traitement d'air et tous les autres équipements
reliés à l'évaporateur. Consulter les instructions du fabricant.
- Vérifier le fonctionnement de la pompe de circulation d'eau de la
boucle de condensation avec la fonction Test rapide.
- Sur les unités sans module hydraulique, les dispositifs de protection
contre la surchauffe de la pompe à eau doivent être branchés en
série sur l'alimentation du contacteur de la pompe.
- Vérifier qu'il n'y a pas de fuite de fluide frigorigène.
- S'assurer que tous les colliers de fixation des tuyaux sont serrées.
- S'assurer que toutes les liaisons électriques sont sûres.
- Éviter de faire cheminer de longs fils d'alimentation à proximité des
câbles de commande ou de signal.
- Respecter les dégagements sur chaque côté de l'unité pour faciliter
l'entretien.
- Quelles que soient les options, les canalisations des unités ne sont
pas isolées à 100 %. L'isolation protège uniquement contre la
condensation ruisselante.
- Pour s'assurer qu'aucun condensat ne peut couler sous l'unité,
un bac doit y être placé pour le collecter entièrement.
- Si une intervention est requise à l'intérieur d'un coffret de régulation
ou sur le câblage du compresseur, l'ordre des phases doit être vérifié
par un test rapide (se reporter au manuel de la régulation SmartVu
Les compresseurs ne peuvent pas supporter un fonctionnement de
plus de 30 secondes avec les phases inversées.
- Vérifier que la dernière charge de réfrigérant effectuée par l'équipe
d'entretien correspond à la charge indiquée sur la plaque signalétique
- dans le cas contraire, les plages de fonctionnement et le rendement
de l'unité seraient affectés. La tolérance requise pour la charge est
±2 %.
- Ne pas échanger de composants avec une autre unité. Les éléments
utilisés sur cette unité lui sont spécifiques. Pour commander des
pièces, utiliser la liste de composants spécifique du fabricant.
- Vérifier que l'unité est à plat (1,5 mm/m) avant la mise en service.
- Vérifier le fonctionnement des ventilateurs dans les condenseurs à air.
16.2 - Démarrage
IMPORTANT
- Le démarrage et la mise en service doivent être effectués sous
la supervision d'un technicien de réfrigération qualifié.
- Le démarrage et les essais de fonctionnement doivent
impérativement être réalisés avec une charge thermique et une
circulation d'eau dans l'évaporateur et le condenseur.
- Il est impératif de procéder à tous les réglages de points de
consigne et aux vérifications de test de la régulation avant de
démarrer l'unité.
S'assurer que tous les dispositifs de sécurité sont opérationnels,
en particulier que les pressostats haute pression sont fonctionnels
et que les éventuelles alarmes sont acquittées.
58
16.3 - Fonctionnement de deux unités en mode
maître/esclave (option 58)
La commande d'une installation maître/esclave se trouve dans la
canalisation d'arrivée d'eau (retour du système). Tous les paramètres
requis pour la fonction maître/esclave doivent être configurés par le menu
de configuration de service.
Toutes les commandes à distance de l'ensemble maître/esclave (marche/
arrêt, consigne, délestage, etc.) sont gérées par l'unité configurée en tant
que maître et ne doivent être appliquées qu'à l'unité maître.
IMPORTANT : Les deux unités doivent être équipées de
l'option 58 pour permettre le fonctionnement maître/esclave.
Selon l'installation et le type de régulation, chaque unité peut piloter sa
propre pompe à eau.
16.4 - Raccordement de deux unités en
parallèle ou en série

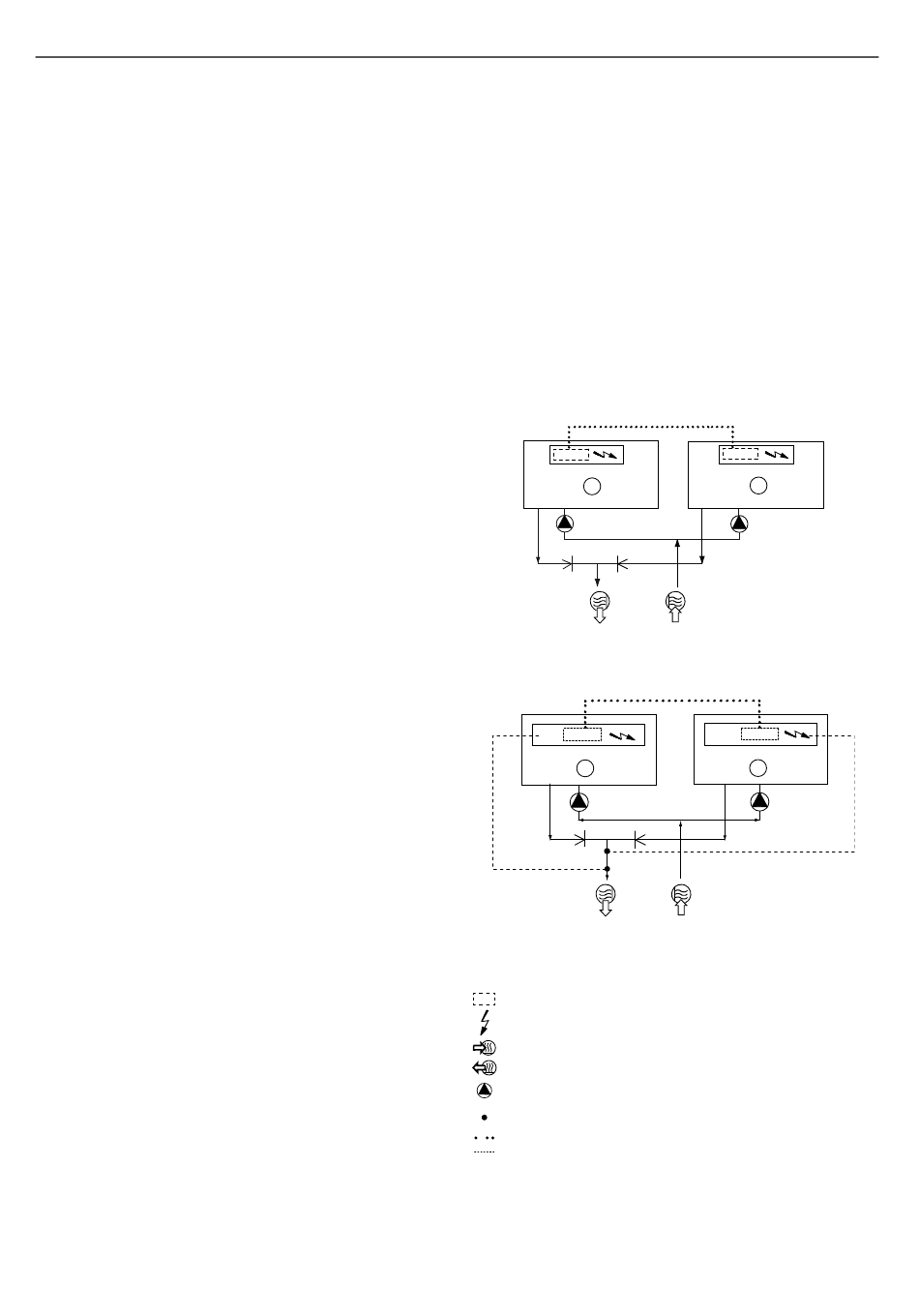

Régulation sur l'arrivée d'eau pour un module
1
).
TM
Se reporter à la légende colonne suivante.
Régulation sur la sortie d'eau
1
Se reporter à la légende colonne suivante.
Légende
B
Unité maître
C
Unité esclave
Carte CCN supplémentaire (une par unité, connexion via bus de communication)
Coffrets de régulation des unités maître et esclave
Arrivée d'eau (pour clients avec les deux unités)
Sortie d'eau (pour clients avec les deux unités)
Pompes à eau de chaque unité (incluses de série sur les unités avec module
hydraulique)
Capteurs supplémentaires pour la régulation de la sortie d'eau, à relier à la
voie 1 des cartes esclaves de chaque unité maître et esclave
Bus de communication CCN
Connexion de deux capteurs supplémentaires
hydraulique
2
2
