Einbau/Montage
2.2 Montage des Messumformers
Rohrmontage
Zur Installation auf einem 2" (6 cm)-Montagerohr verwenden Sie das Kit zur Rohrmontage
CQO:1012NMB-1 (optional - siehe Katalog). Siehe Abbildung unten.
Hinweis
Das Kit zur Rohrmontage CQO:1012NMB-1 ist nicht für IP66 NEMA 7-Gehäuse erhältlich.
①
②
③

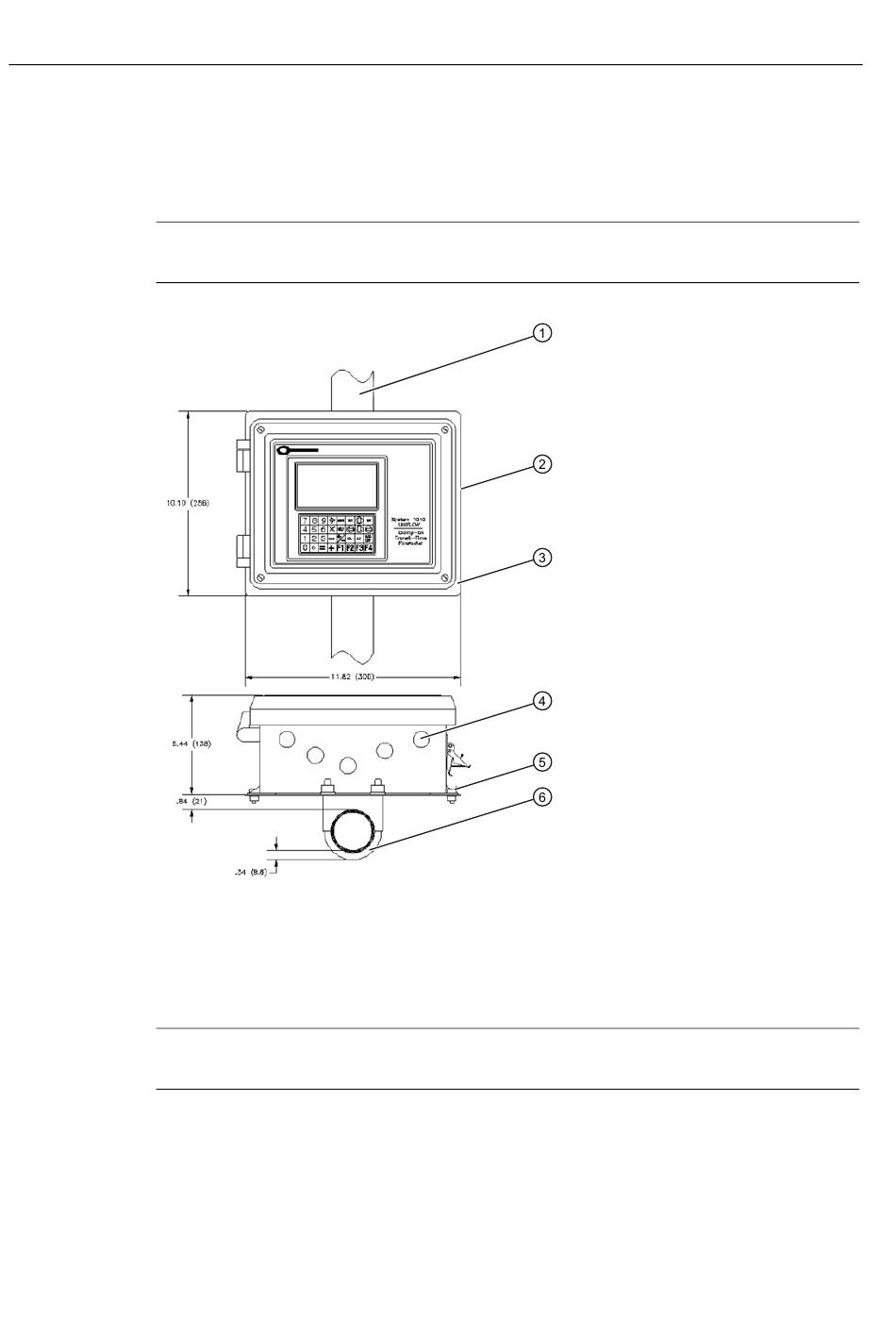

Bild 2-1
Hinweis
Verwenden Sie für alle Kabel Kabelführungsverschraubungen oder Kabelanschlussstutzen.
14
④
2"-Rohr (6 cm)
⑤
Messumformer
⑥
Montageblende
Rohrmontage und Einbauorte des Messumformers
FUT1010 IP65 NEMA 4X & IP66 NEMA 7 Gas-Durchflussmessgerät - Quick Start
Kabeleingangsbohrungen
Befestigungsflansch (auch zur Wandmontage)
Befestigung mit Montagebügel bei 2"-Standardrohren (6 cm)
